带法兰安装端外螺纹连接轴座结构

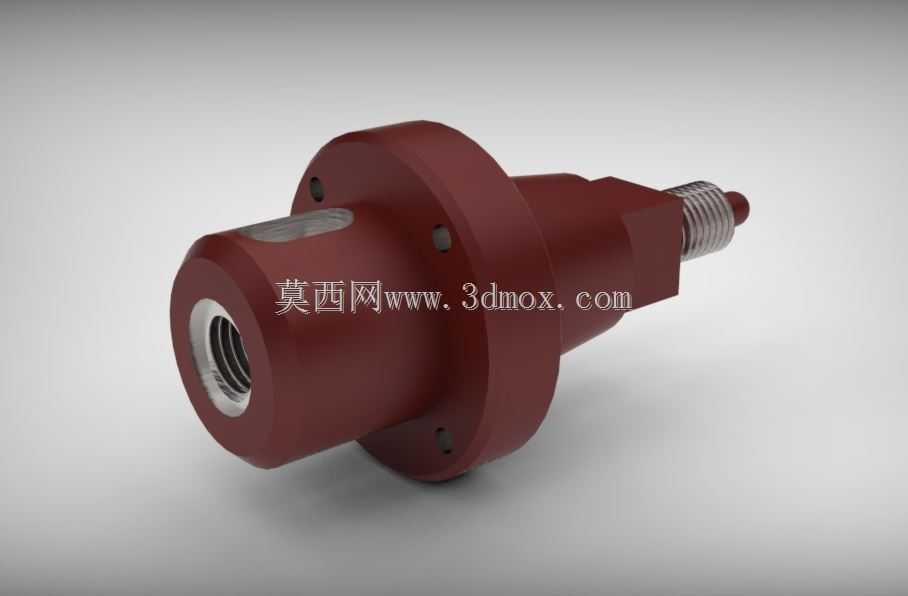

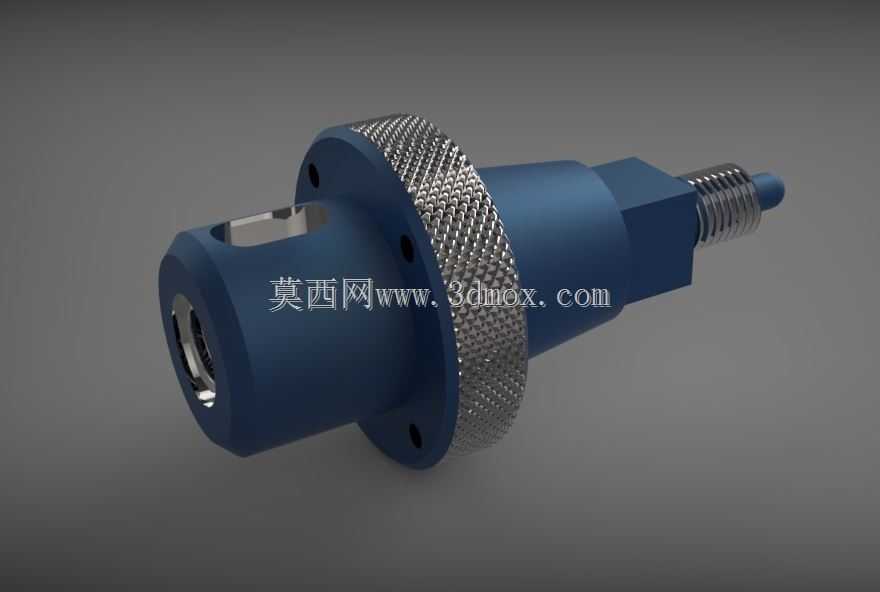

　　这类带法兰安装结构的轴座类零件，常见于中小型传动设备的动力输出端、流体管路的转接支撑部位，也会在工装夹具的定位模块、自动化生产线的工件承载工位出现，核心作用是为旋转轴类零件提供稳定的径向支撑与轴向定位，同时通过端部的外螺纹结构实现与外部执行件、管路接头或者锁紧组件的快速连接，省去额外设计转接件的工序，缩短装配链路。从结构设计逻辑来看，主体采用阶梯轴式的变径设计，靠近法兰盘的大直径段是核心的支撑腔体，内部加工有内螺纹孔，用于和伸入的轴端或者管路端头形成螺纹配合，腔体的内壁粗糙度需要控制在Ra1.6以内，保证配合件拧入后不会出现偏斜，同时减少配合面的磨损。法兰盘上均匀分布的三个安装孔，是整个零件的固定基准，孔位的位置度公差需要控制在0.

　　05mm范围内，安装时通过螺栓穿过孔位将整个轴座固定在设备的安装面板上，法兰盘与主体段的衔接处做了R2的圆角过渡，避免应力集中导致长期受载后出现根部断裂的问题，这也是这类承受交变载荷零件的常规设计细节。中间的过渡段采用六角方结构，这个结构并非装饰作用，而是装配时的扳手卡位，安装过程中可以用开口扳手卡住六角方施加扭矩，避免整个轴座跟转，保证安装时的锁紧力达到设计要求，六角方的对边尺寸需要匹配常用的开口扳手规格，不需要定制特殊工装就能完成装配，降低现场安装的工具成本。端部的外螺纹段是对外连接的接口，螺纹精度选用6g级，和标准内螺纹件配合时不会出现卡滞或者间隙过大的问题，螺纹末端做了倒角处理，方便对接件快速导入，避免螺纹首牙磕碰损坏。

　　从安装边界来看，法兰盘的外径是整个零件的最大径向尺寸，设计安装空间时需要预留出螺栓安装的操作空间，至少在法兰盘外侧留出15mm的扳手操作余量，零件的总长度方向需要注意，外螺纹段伸出安装面板的长度要匹配对接件的拧入深度，不能出现螺纹拧入不足导致连接松动，或者伸出过长干涉周边其他运动部件的问题。这类零件的材质一般选用45号钢或者304不锈钢，根据使用场景的不同做表面处理，普通工业环境下做发黑处理就能满足防锈要求，如果是在潮湿或者有腐蚀性介质的工况下，会选用不锈钢材质或者做镀镍处理，提升耐腐蚀性能。在实际选型应用中，需要先核算支撑部位的径向载荷与轴向拉力，确认法兰盘的厚度、安装孔的孔径能够承受对应的载荷，

　　避免出现安装孔撕裂或者法兰盘变形的问题，同时内部腔体的内螺纹规格要和匹配的轴端或者管路规格一致，端部外螺纹的规格也要和对接的执行件匹配，不需要额外加工转接螺纹。建模过程中需要重点注意各段同轴度的控制，法兰盘的安装端面要和主体轴线保持垂直，垂直度公差控制在0.02mm以内，否则安装后会出现轴件偏斜，导致旋转过程中出现跳动、磨损加剧的问题，内部的内螺纹和端部的外螺纹也要保证和主体轴线同轴，避免螺纹连接后出现别劲的情况。这类结构的零件虽然看起来结构简单，但是在很多设备里都是不可或缺的基础连接件，设计时往往容易忽略过渡圆角、扳手位、安装操作空间这些细节，导致实际加工或者装配时出现问题，比如没有设计六角方卡位，安装时只能管钳夹住主体外圆，会破坏零件表面的处理层，还容易夹伤零件导致变形；法兰盘和主体衔接处没有做圆角，长期受交变载荷很容易在根部产生疲劳裂纹，最终导致零件断裂失效。
