偏心传动机构壳体组件结构设计

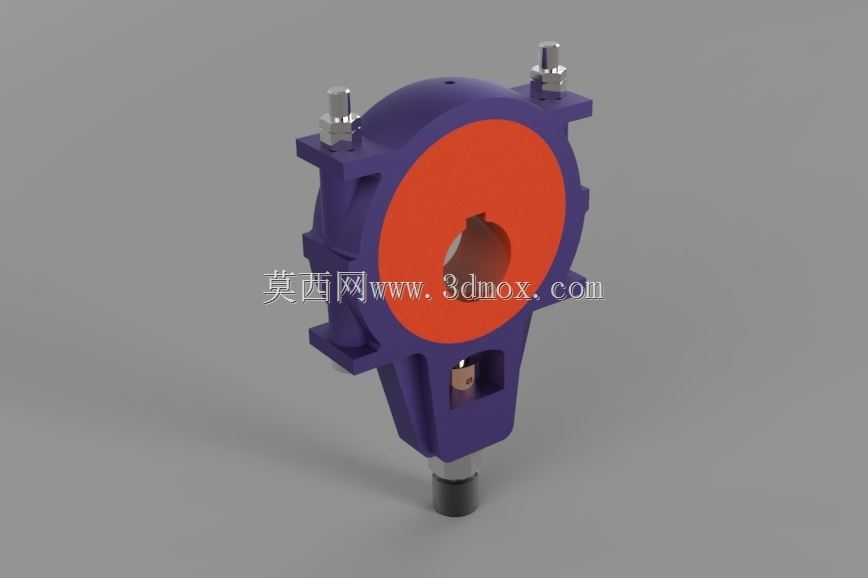

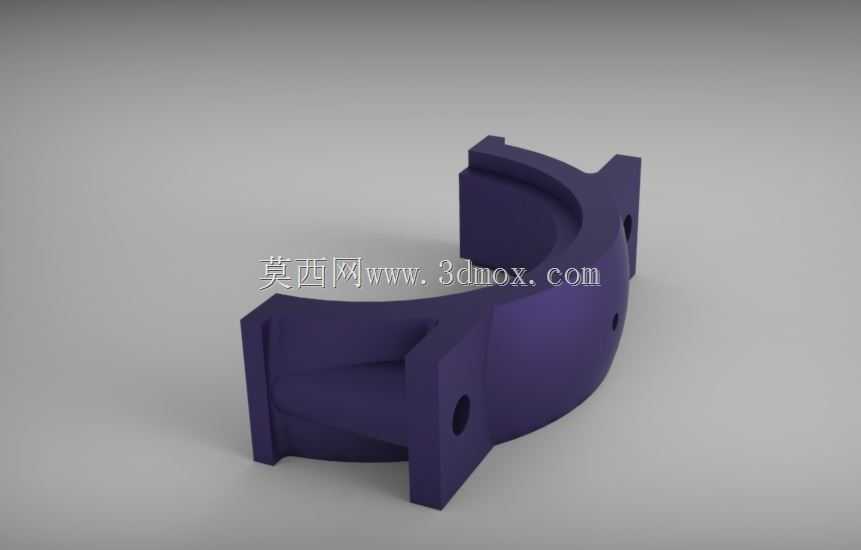

　　在各类需要实现变行程往复运动、周期性扭矩输出的传动场景中，偏心组件是核心的运动转换部件，这类结构广泛应用在给料设备、振动筛分装置、小型压力执行机构以及部分轻工自动化生产线的间歇传动单元中，其壳体作为承载内部偏心轴、轴承、密封件的基础构件，设计合理性直接决定整套传动单元的运行稳定性与维护便捷性。这款偏心组件的壳体采用分体式承载结构设计，主体为铸造成型的中空腔体结构，主腔体为圆形内孔，用于容纳偏心轮与配套的滑动轴承衬套，腔体外侧延伸出三个带安装孔的凸耳结构，分别位于腔体顶部两侧与底部位置，凸耳上预留的螺栓过孔可直接将整个组件固定在设备安装基座上，无需额外设计转接支架，能有效缩减设备整体安装空间。从结构设计逻辑来看，

　　壳体主腔体的壁厚经过受力校核，在偏心轮高速旋转产生的周期性交变载荷作用下，腔体不会出现共振形变，内壁预留的密封槽可安装O型密封圈，避免内部润滑脂泄漏同时阻挡外界粉尘进入腔体磨损配合面。顶部两侧的凸耳除了基础安装固定功能外，还集成了注油通道的安装位，可直通腔体内部的轴承配合面，方便日常维护时补充润滑介质，无需拆解整个组件即可完成保养操作。底部延伸出的带孔支脚结构，主要用于安装行程调节的限位顶丝组件，可通过调整顶丝的旋入深度，微调偏心轮的初始相位角，适配不同工况下的行程输出需求，支脚内部预留的顶丝安装孔与主腔体偏心孔的同轴度公差控制在0.02mm以内，避免调节过程中出现卡滞。从安装边界来看，

　　该组件的整体外轮廓尺寸适配多数中小型传动设备的安装空间，三个安装凸耳的孔位间距符合通用传动组件的安装孔位规范，可直接替换同规格的老式偏心壳体组件，无需对原有设备基座进行二次加工。主腔体的内孔与偏心轮的配合采用基孔制间隙配合，配合间隙控制在0.03-0.05mm之间，既保证偏心轮转动过程中不会出现径向窜动，又能预留足够的热膨胀空间，避免长时间运行温升导致的抱轴故障。壳体外侧的橙色端盖为可拆卸式结构，通过周向均布的螺栓与主壳体连接，端盖中心预留的轴孔用于伸出偏心轴的动力输入端，端盖与壳体结合面同样设计有密封胶圈安装槽，可实现IP54级别的防护能力，适配多粉尘、轻度潮湿的车间作业环境。在实际应用场景中，

　　这类偏心组件常作为振动给料机的激振源核心部件，通过偏心轮旋转产生的周期性离心力带动料槽做往复振动，实现散料的均匀输送，也可应用在小型冲压设备的曲柄滑块机构中，将电机的旋转运动转换为冲头的上下往复冲压动作，相比传统的曲柄结构，这种集成式偏心壳体组件的装配难度更低，出厂时已经完成内部轴承与偏心轮的预装配，现场安装时仅需要固定壳体、连接动力输入轴即可投入使用，能大幅缩短设备的装配与调试周期。设计过程中针对壳体的受力薄弱点进行了结构优化，在腔体与安装凸耳的连接位置设置了加强筋结构，筋板厚度与壳体壁厚保持一致，避免应力集中导致的连接位置断裂问题，同时对壳体的所有棱角位置做了R3-R5的圆角过渡处理，既降低了铸造过程中的应力集中风险，也避免安装维护过程中尖锐棱角划伤操作人员。内部腔体的排油通道设计在腔体最低位置，日常更换润滑脂时可拧下排油螺塞直接排空废脂，无需倾斜组件即可完成换脂操作，维护便利性相比传统侧排油结构提升明显。
