对开式径向滑动轴承支撑座结构设计

　　在各类旋转轴系的支撑结构中，对开式径向滑动轴承座是应用极为广泛的基础支撑部件，常见于冶金设备的轧辊传动端、矿山输送设备的托辊支撑位、中小型减速机的输入输出轴支撑点，以及通用机床的主轴辅助支撑工位，这类部件的核心作用是为轴类零件提供稳定的径向承载支撑，同时容纳轴瓦部件，保障轴系运转过程中的同轴度与运转稳定性，避免轴系在重载或交变载荷下出现径向窜动、偏磨等问题。

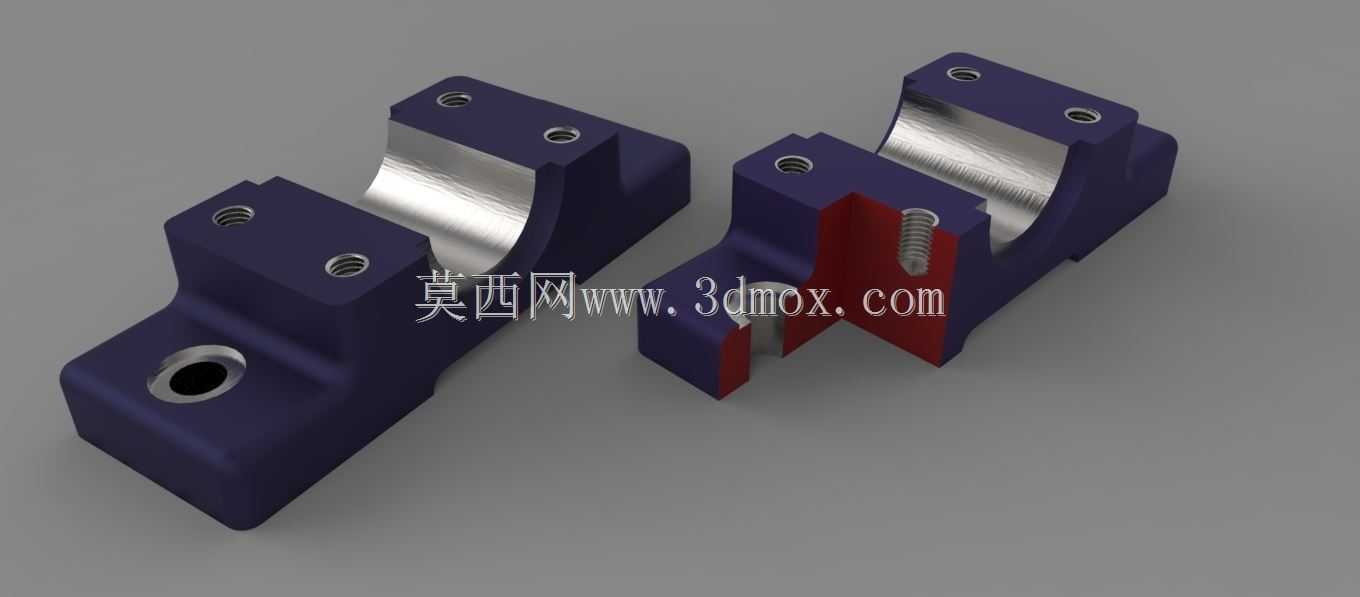

　　从结构设计逻辑来看，这款对开式轴承座采用上下分体的剖分式结构，区别于整体式轴承座的不可拆分特性，剖分面设置在轴承孔的水平中心位置，上下座体通过侧边的定位结构实现装配定位，再通过螺栓完成锁紧固定，这种结构的优势十分明显，当轴系需要检修、更换轴瓦或是调整装配间隙时，不需要将轴系两端的传动部件全部拆除，只需要拆开上半部分的轴承座盖即可完成操作，大幅降低了设备运维的拆装工作量，尤其适合重型设备、长轴系的支撑场景，这类场景下轴系整体重量大，整体式轴承座的拆装往往需要动用吊装设备移位，而剖分式结构可以直接在安装工位完成维护作业。

　　从功能特性上看，座体的轴承安装孔为半圆弧形结构，上下座体合装后形成完整的圆柱形安装腔体，腔体的加工精度直接决定了轴瓦的装配贴合度，设计时需要严格控制腔体的圆柱度公差，以及剖分面的平面度公差，避免合装后腔体出现错边、椭圆度超差的问题，否则会导致轴瓦装配后出现局部应力集中，运转过程中出现异常磨损、发热抱死的故障。座体两侧延伸出的安装底板上设置了沉头安装孔，用于将整个轴承座固定在设备的安装基座上，沉头孔的设计可以让螺栓头部完全沉入座体内部，避免螺栓突出干涉周边部件，同时安装孔的位置公差需要与基座的安装螺孔严格匹配，设计时通常会将安装孔的孔径设计为比配套螺栓直径大1-2mm，预留一定的安装调整余量，方便现场安装时微调轴承座的位置，保障轴系的同轴度要求。

　　在座体的承载区域设计上，下半部分的座体是主要的承载结构，需要承受轴系传递的径向载荷，因此下半座体的壁厚要比上半座体更厚，同时在轴承孔的外侧设置了加强筋结构，提升座体的整体刚性，避免重载下座体出现变形导致轴承孔精度丧失。上半座体除了起到压紧轴瓦、限制轴瓦轴向窜动的作用外，还在剖分面位置设置了定位止口，与下半座体的止口槽配合，保障上下座体合装后的同轴度，避免合装过程中出现错位。在座体的侧边还设置了螺纹孔结构，这个位置通常用于安装润滑油嘴或是润滑油管接头，方便在设备运转过程中向轴承内部注入润滑脂或是润滑油，在轴瓦与轴颈之间形成稳定的油膜，降低摩擦系数，减少运转过程中的磨损量，延长部件的使用寿命。

　　从安装边界的尺寸设计逻辑来看，这类轴承座的核心安装尺寸包括轴承孔的公称直径，这个尺寸直接决定了可以适配的轴颈直径以及配套轴瓦的尺寸；其次是安装底板的总长度与总宽度，这个尺寸决定了安装时需要在基座上预留的安装空间，以及安装螺栓的孔位跨距；然后是轴承孔中心到底板安装面的中心高尺寸，这个尺寸是轴系安装时的核心高度基准，直接影响轴系与配套传动部件的中心高对齐精度，设计时需要严格控制这个尺寸的公差，通常会控制在±0.1mm以内，避免中心高偏差导致轴系出现附加弯矩，加剧轴承的磨损。另外，剖分面的连接螺栓规格与数量也是设计时需要重点考量的参数，需要根据轴承的额定径向载荷计算螺栓的预紧力，选择合适规格的螺栓，避免螺栓强度不足导致运转过程中上下座体分离，引发设备故障。

　　在实际的建模设计过程中，需要重点关注几个容易被忽略的细节：首先是所有的棱角位置都需要设计铸造圆角，因为这类轴承座通常采用铸铁铸造工艺生产，铸造圆角可以避免铸件出现应力集中、浇铸不足的缺陷，同时也能避免安装运维过程中尖锐棱角划伤操作人员；其次是轴承孔的表面粗糙度要求，因为这个面需要与轴瓦的外圆面紧密贴合，粗糙度通常需要控制在Ra3.2以下，保障贴合面积达到设计要求，避免出现接触不良导致的散热差、振动大的问题；另外，安装底板的底面需要保证足够的平面度，安装时需要与基座表面紧密贴合，如果底面平面度不足，会导致螺栓锁紧后座体出现变形，影响轴承孔的圆度。

　　这类轴承座在实际选型应用时，需要根据轴系的径向载荷大小、运转转速、工作环境温度等参数选择对应的牌号铸铁作为毛坯材料，普通工况下常用HT200灰铸铁即可满足要求，重载冲击工况下则需要选用铸钢材料提升座体的抗冲击性能。同时在装配过程中，需要注意上下座体的剖分面之间不允许放置垫片，否则会改变轴承孔的配合间隙，影响轴瓦的压紧效果，只需要在剖分面处涂抹少量密封胶防止润滑油泄漏即可。在轴系对中完成后，需要交叉拧紧安装底板的固定螺栓以及剖分面的连接螺栓，保障每个螺栓的预紧力均匀，避免座体出现偏斜。
