多接口弯通带法兰管路连接构件

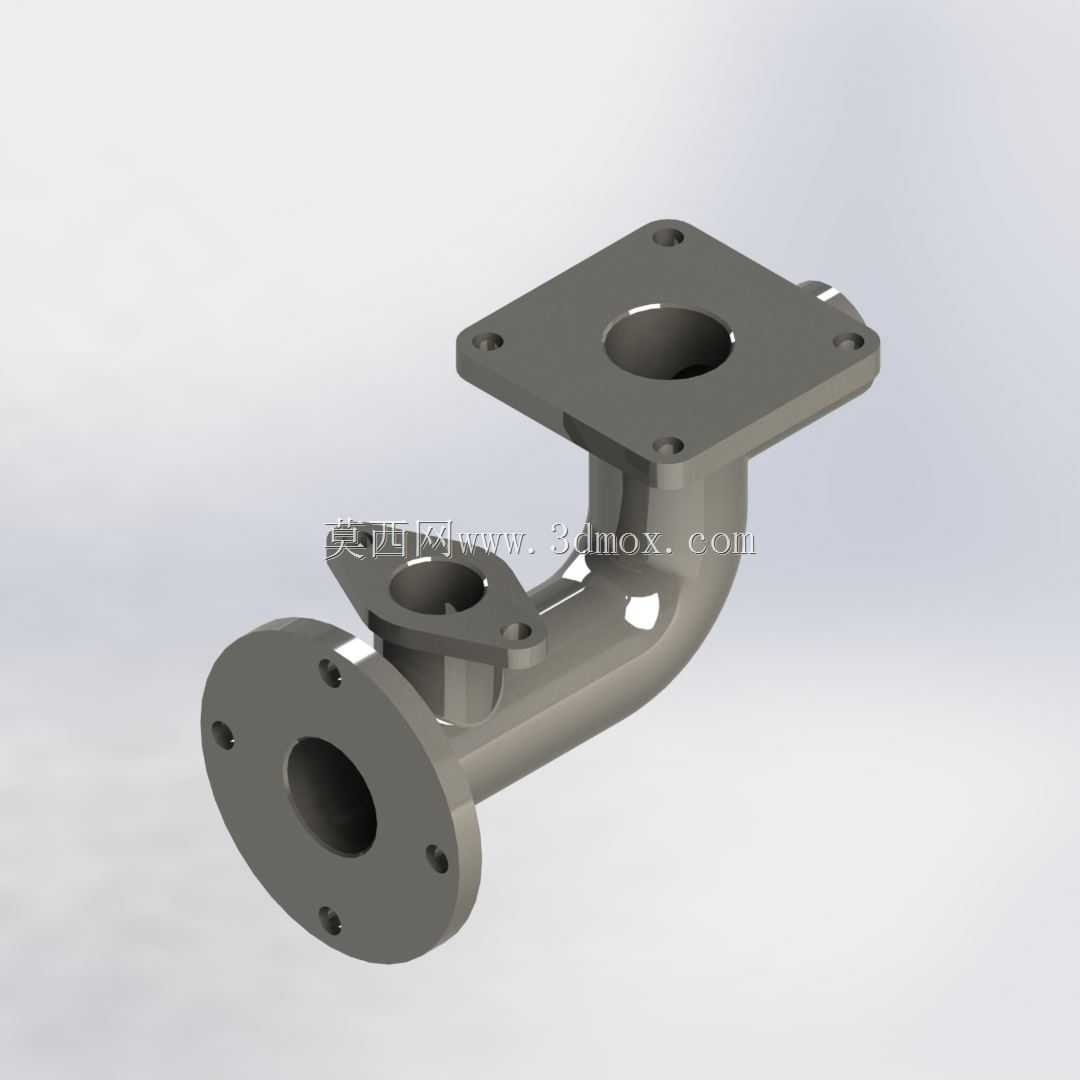

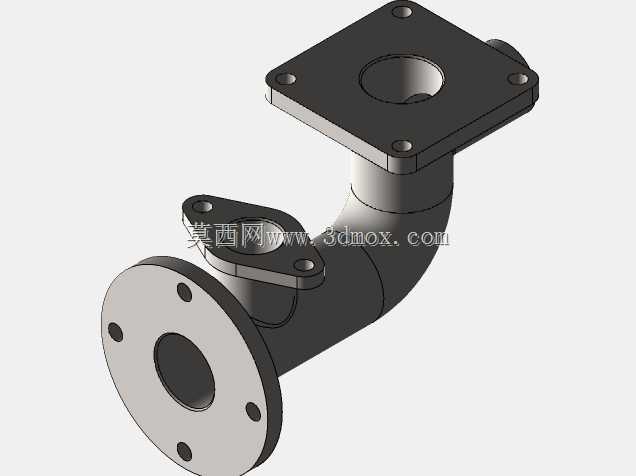

　　这类带多法兰接口的弯通管路构件，常见于流体输送系统的管路转向、分支接驳场景，在液压动力单元、工业冷却循环管路、低压气动输送系统、小型化工介质输送管线中都有大量应用，核心作用是在有限安装空间内完成管路走向的90度转向，同时预留侧支接口实现流体分流、压力检测或者排空支路的接驳，不需要额外拼接多段直管与弯头，能减少管路连接点的泄漏风险，降低现场装配的工作量。从结构设计来看，主体采用平滑圆弧弯段过渡，没有直角弯折的流道突变，能有效降低流体经过时的局部阻力损失，减少紊流产生的概率，避免输送含微小颗粒介质时出现颗粒沉积堵管的问题。三个连接端全部采用法兰连接结构，其中两端为圆形法兰盘，盘面上均匀分布四个螺栓过孔，

　　安装时配合密封垫片穿入螺栓紧固即可实现端面密封，适合需要经常拆装检修的管路节点；上方的方形法兰座带有四个安装孔，既可以作为管路的固定支撑点直接连接到设备壳体或者安装支架上，也可以作为大口径支路的连接端，适配方形接口的设备端口，侧方的小型凸台接口为小口径支路预留，一般用来接压力表、温度传感器或者排空阀，不需要在主管道上额外开孔焊接，避免现场焊接带来的焊缝变形、密封失效问题。设计过程中首先要确定各接口的通径匹配关系，主流通径要满足系统额定流量下的流速要求，一般液体介质流速控制在1-3m/s，气体介质控制在10-15m/s，根据流速反推主管道内径，再结合管路压力等级确定管壁厚度，低压工况下管壁厚度满足结构强度即可，

　　高压工况则需要根据壁厚计算公式校核弯段处的应力集中系数，因为弯管段在承压时会产生额外的弯曲应力，壁厚要比同压力等级的直管段厚10%-15%。法兰盘的尺寸设计要匹配对应通径的法兰标准，螺栓孔的中心距、孔位公差要严格控制，避免现场安装时出现螺栓无法穿入的问题，法兰密封面的平面度要控制在0.1mm以内，保证密封垫片受压均匀，不会出现局部泄漏。安装边界方面，这类弯通构件的整体安装空间要预留出法兰螺栓的操作空间，圆形法兰端外侧要预留至少能放入扳手拧动螺栓的空间，一般不小于螺栓公称直径的2.5倍，上方方形法兰座的安装面要保证与安装基准面平行，避免安装后管路产生额外的装配应力，长期运行下出现焊缝开裂或者法兰变形的问题。

　　侧方小接口的位置要避开主管道的安装固定件，方便后续传感器或者阀门的拆装操作。流道设计时所有内壁交接处都做圆角过渡，避免出现锐角结构，一方面减少流体阻力，另一方面也能避免应力集中，在承压工况下出现裂纹。外部结构上所有棱边都做倒角处理，避免装配时划伤操作人员，也能减少涂装时的漆料堆积问题。这类构件如果用于输送腐蚀性介质，还可以根据介质特性选择对应的材质，普通水循环系统用铸铁或者碳钢材质即可，腐蚀性介质则可以选用不锈钢或者工程塑料材质，法兰密封面根据介质特性选择对应的垫片，普通水介质用橡胶垫片，油类介质用耐油石棉垫或者四氟垫片，高温工况则选用金属缠绕垫片。实际选型时要注意各接口的通径、法兰的压力等级要和对接管路完全匹配，安装前要检查流道内部有没有铸造或者加工残留的铁屑、毛刺，避免运行时被流体带入下游设备，造成阀门卡涩或者泵体叶轮损坏。紧固法兰螺栓时要采用对角分次紧固的方式，不要一次拧紧单个螺栓，避免法兰面受力不均导致密封失效或者法兰盘变形。
