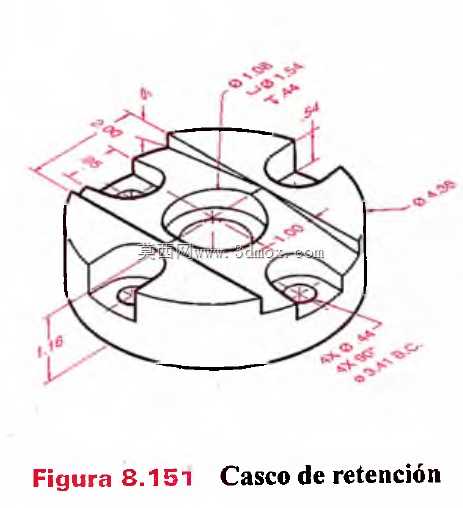

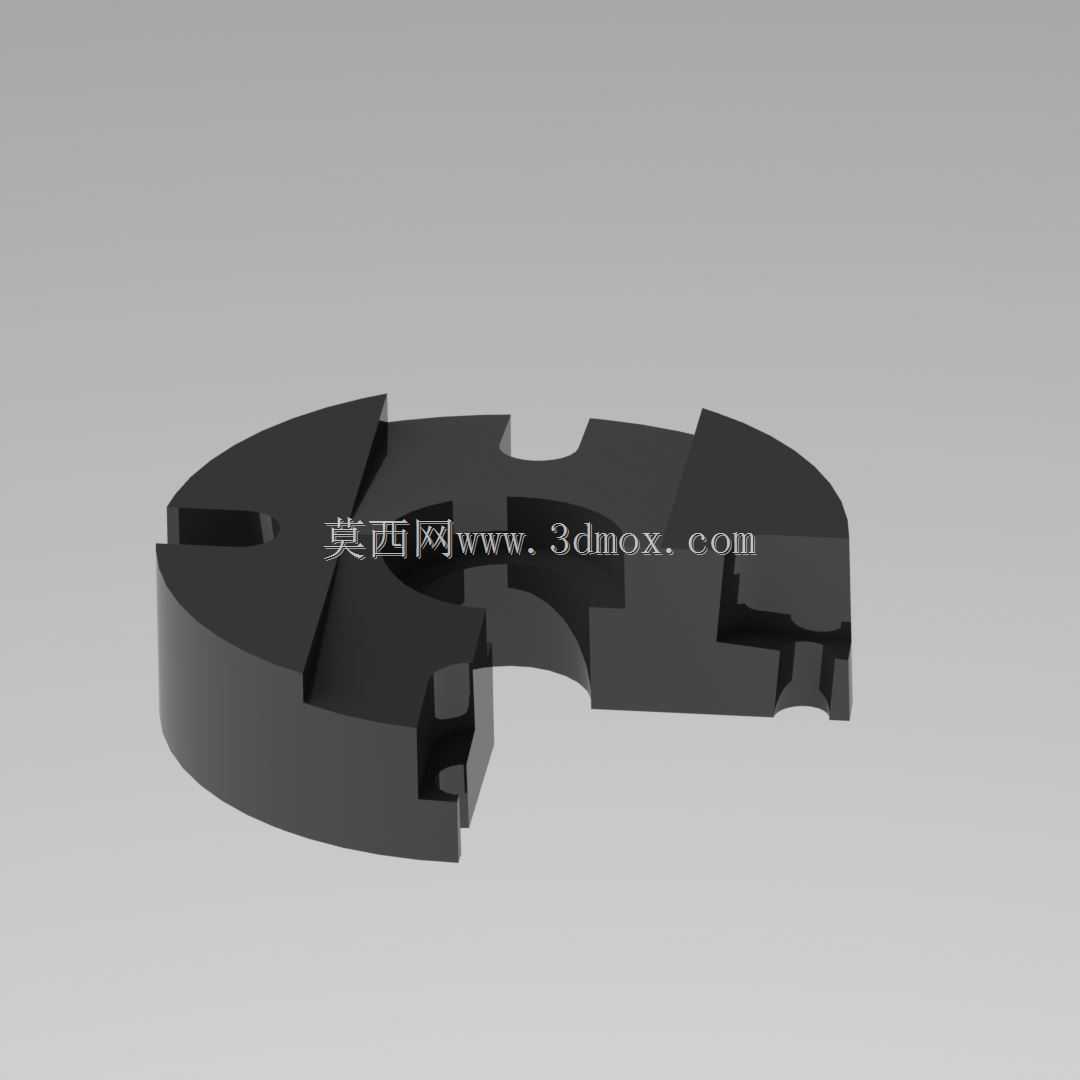

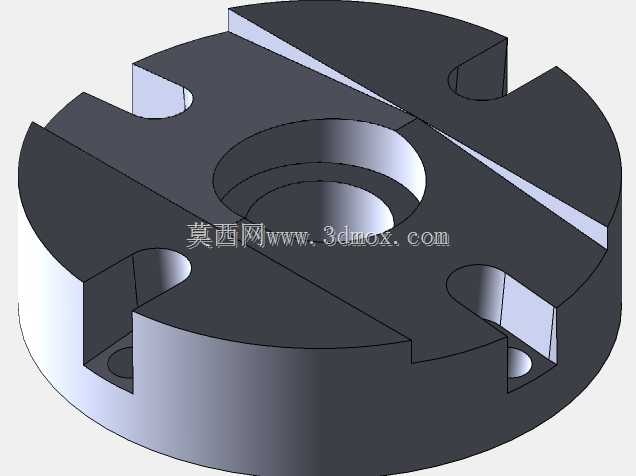

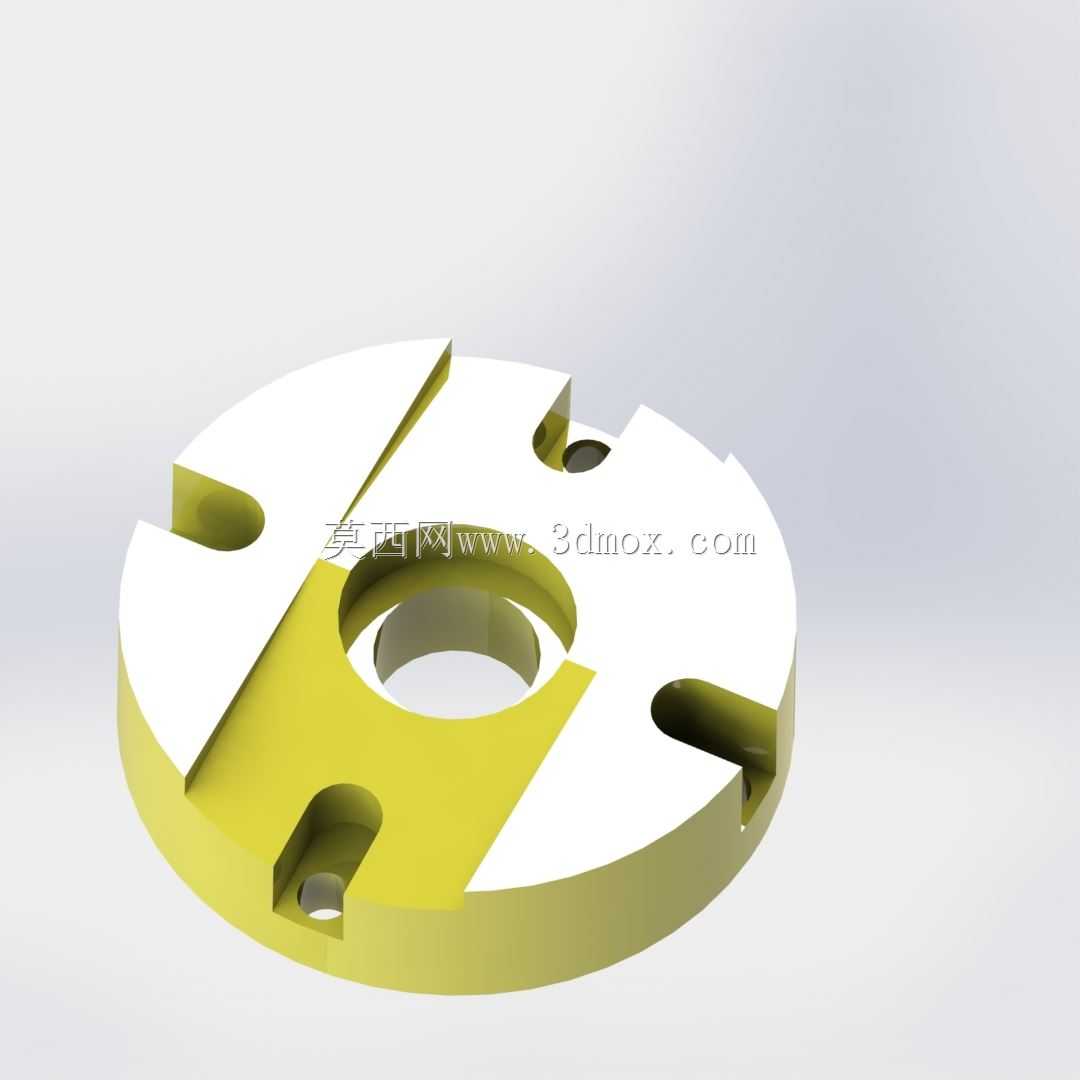

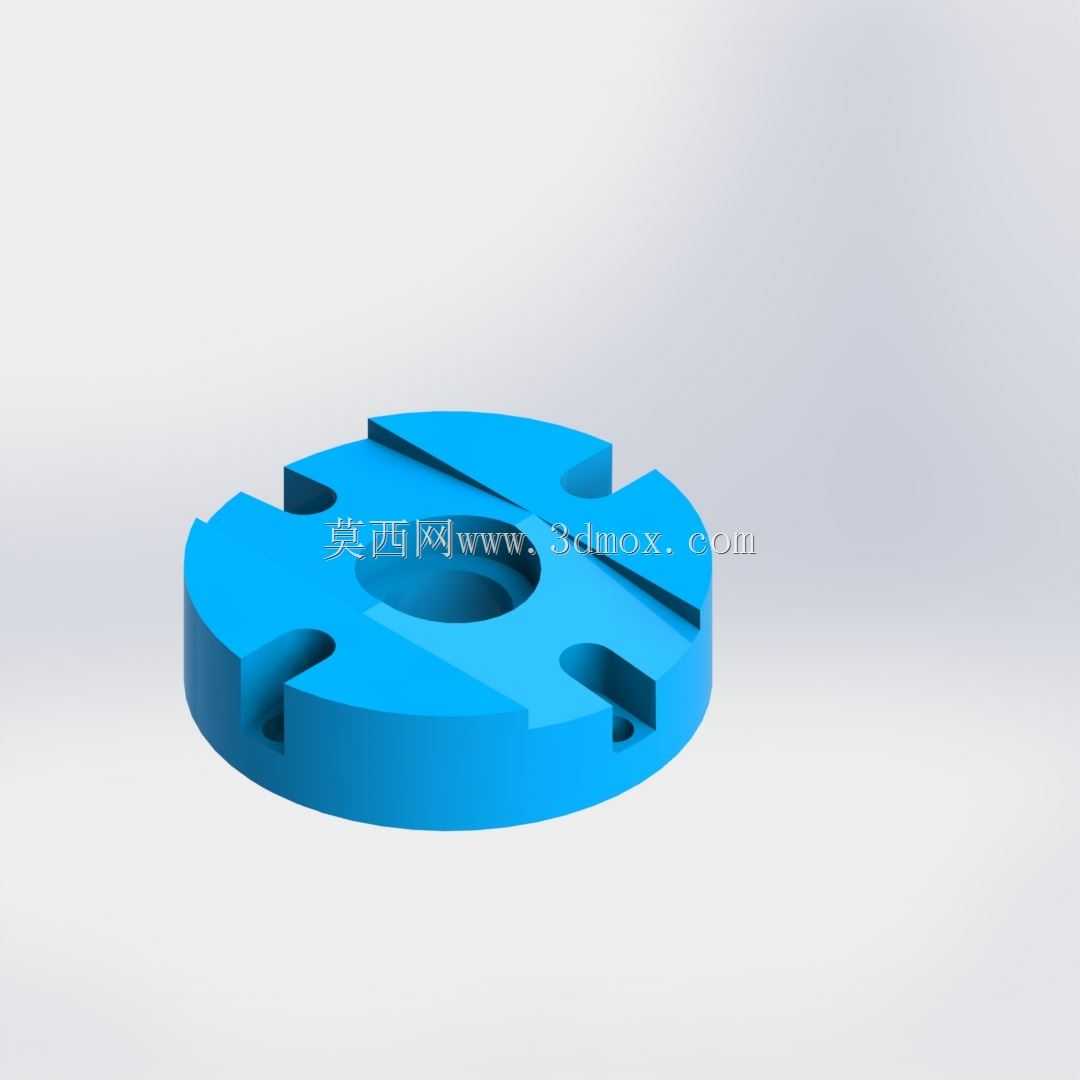

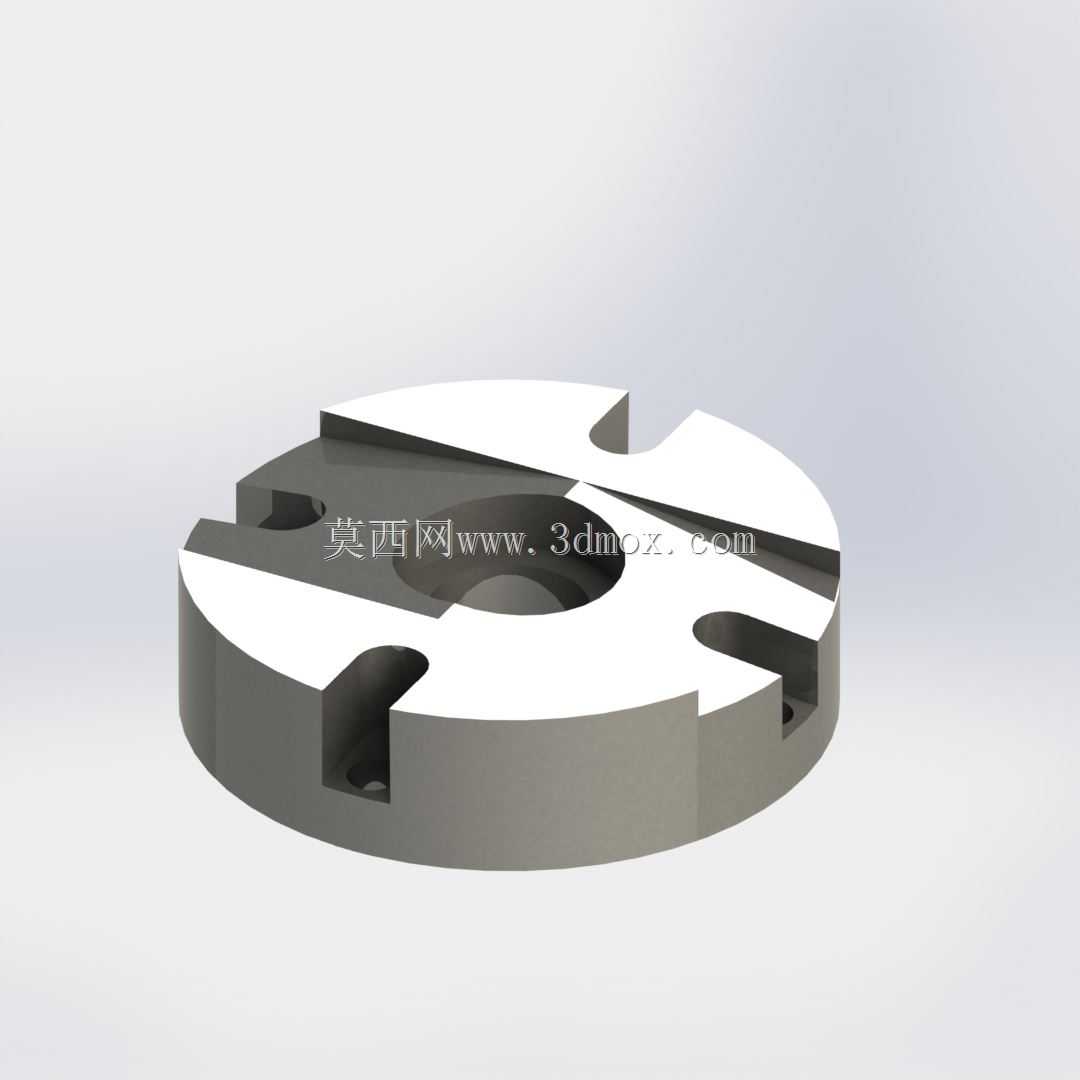

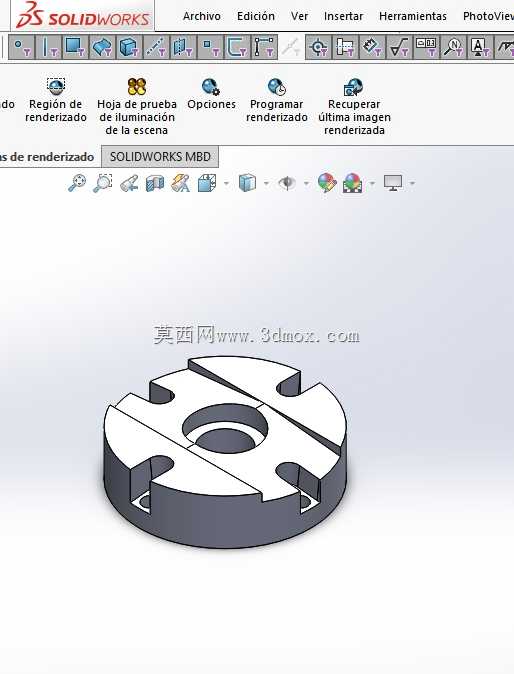

这类带周向开槽的盘状构件,在自动化装配线的回转工位、工装夹具的定位承载单元里应用十分普遍,不少间歇回转的工装台、分度盘的承载基座都采用类似结构,核心作用是在回转分度过程中,通过周向分布的槽位配合定位销、卡爪实现工位的精准锁止,同时盘体本身作为承载面安装各类夹具、检测元件或者待加工工件。从结构设计逻辑来看,盘体采用中空的环形基体设计,一方面是为了减轻整体重量,降低回转驱动端的负载惯量,让分度动作的启停响应更快,减少过冲带来的定位偏差;另一方面中空区域可以预留走线、过料的空间,方便工位上的气动管路、检测线缆从盘体中心穿过,避免回转过程中管线缠绕。周向均匀分布的开槽并非等宽等深的通槽,每个槽位的端部都设计了沉孔结构,
这些沉孔是用来安装锁紧螺钉或者定位销套的,当盘体需要和下方的回转主轴、分度转台连接时,紧固件可以沉入沉孔内,不会突出盘体上表面,保证承载面的平面度,避免安装在盘面上的工装出现倾斜。槽位的侧壁做了小角度的拔模处理,这是考虑到如果采用铸件毛坯加工的话,拔模斜度能方便脱模,同时后续精加工槽位定位面的时候,也能减少切削余量,提升加工效率。盘体的厚度设计需要结合承载负载来核算,常规应用场景下,盘体厚度控制在外径的八分之一到六分之一之间,既能保证足够的刚性,在承受偏载的时候不会出现翘曲变形,又不会因为过厚导致整体重量超标。安装边界方面,盘体的外圆是主要的装配基准,和下方回转支承的内圈配合时采用H7/h6的间隙配合,方便装配拆卸,
同时配合面的粗糙度控制在Ra1.6以内,保证回转过程中的同轴度,减少径向跳动。周向的槽位在设计时需要和定位机构的行程匹配,槽的开口宽度比定位销的直径大0.2到0.3毫米,既保证定位销能顺利插入槽内完成锁止,又不会因为间隙过大导致定位精度不足。槽位的分布角度需要和设备的工位数严格对应,比如四工位的回转台,四个槽位就需要按90度均布,角度公差控制在±0.02度以内,避免分度错位。盘体的上表面作为承载安装面,平面度要求控制在0.02毫米每100毫米范围内,表面做发黑或者硬质阳极氧化处理,提升耐磨性能,避免长期装拆工装导致表面刮花、精度下降。实际使用过程中,这类盘状基座的维护点主要在槽位的定位接触面,长期频繁的定位锁止会导致槽壁出现磨损,
当磨损量超过0.1毫米的时候就需要更换或者修复,否则会导致工位定位偏差,影响装配或者加工精度。设计这类构件的时候,还需要考虑动平衡性能,因为盘体是做回转运动的,周向的槽位、沉孔如果分布不均,会导致回转过程中产生振动,所以在精加工完成后需要做动平衡校正,剩余不平衡量控制在G6.3等级以内,保证高速回转时的平稳性。不少工程师在设计这类结构的时候容易忽略槽根的应力集中问题,在槽的转角处如果直接做成直角,在承受冲击负载的时候很容易出现裂纹,所以转角处必须设计R2以上的圆角过渡,分散应力,提升构件的疲劳强度。另外盘体上的安装孔位需要做位置度标注,相对于中心基准孔的位置度公差控制在φ0.05毫米以内,保证安装在盘面上的工装的位置精度。这类结构除了用在回转工装上,在一些需要周向调整位置的固定连接场景也有应用,比如机床的夹具转接盘,通过周向的槽位可以调整夹具的安装角度,适应不同角度的加工需求,调整到位后通过槽内的紧固件锁紧,操作十分便捷。
