矩形带安装凸台密封框型结构件

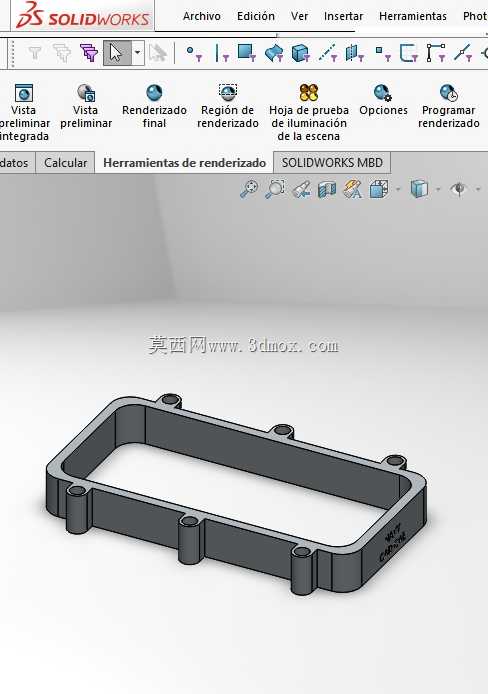

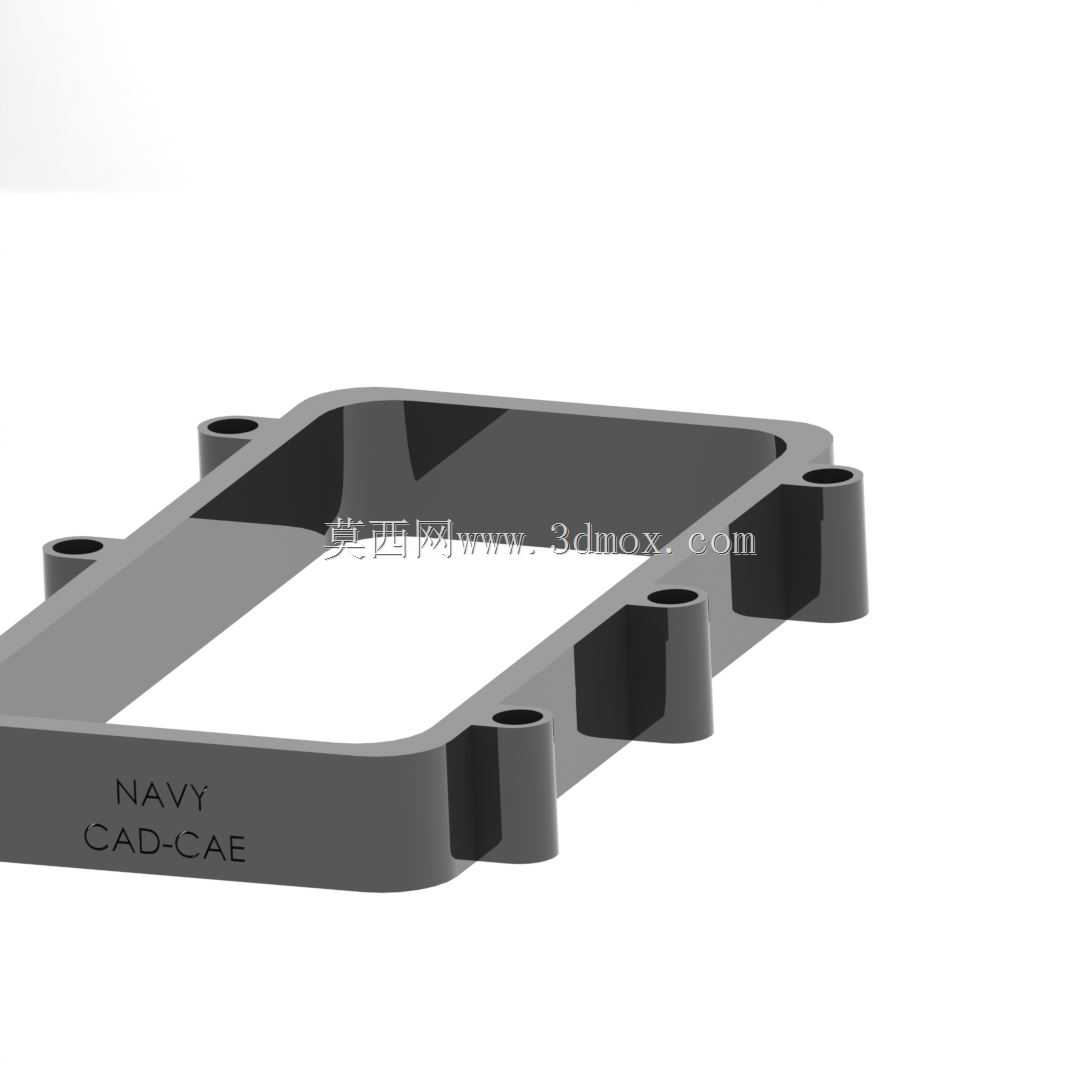

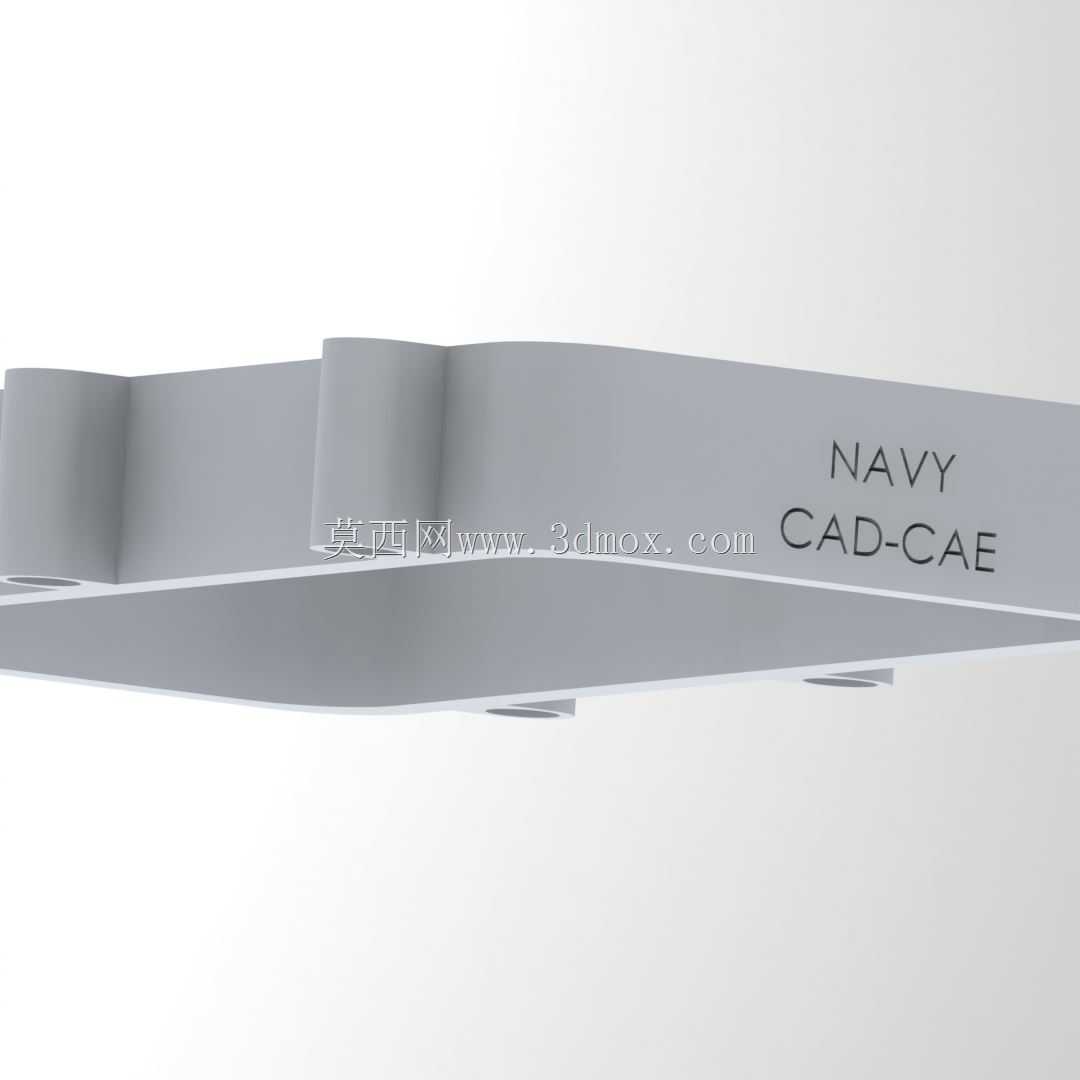

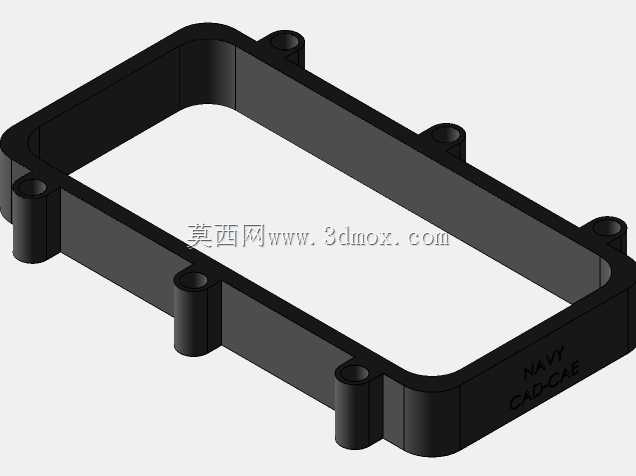

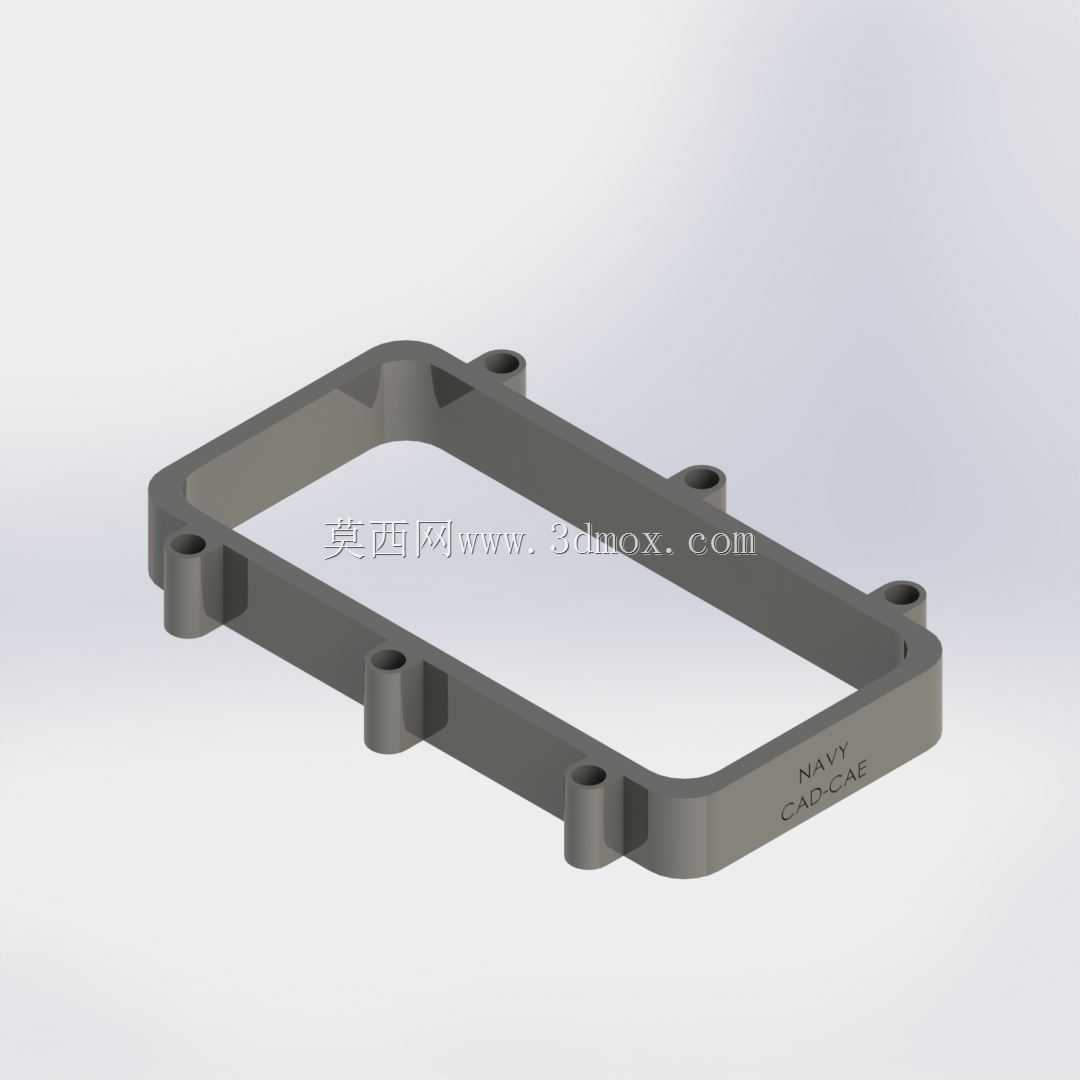

　　这类框型密封结构件常应用在户外电子控制模块、车载接线盒、小型工业测控终端的壳体衔接部位，核心作用是在上下壳体扣合时填充配合间隙，阻断水汽、粉尘进入设备内腔，同时为壳体连接提供定位基准，避免装配时出现错位偏移。从结构设计逻辑来看，整体采用等壁厚矩形闭环框架构型，框架内侧做了连续的圆角过渡处理，既可以避免应力集中导致的长期使用形变，也能在压合密封时让密封应力均匀分布在整个配合面，不会出现局部压合过紧导致密封件破损、局部压合不足出现缝隙的问题。沿框架外沿均匀分布的七个带通孔圆柱凸台，是对应壳体的安装螺丝位设计的，凸台高度略高于框架主体平面，一方面可以在螺丝锁紧时让锁紧力直接作用在凸台端面，避免框架主体被过度压缩导致密封失效，

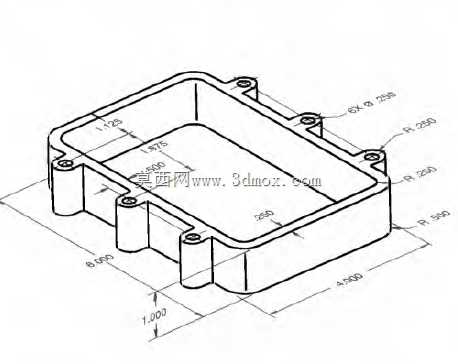

　　另一方面凸台的内孔与壳体上的定位柱配合，装配时可以直接卡入定位，不需要额外调整对齐位置，能有效提升产线装配效率。设计这类构件时，首先要匹配对应设备壳体的配合边界尺寸，框架的外轮廓尺寸需要比壳体安装槽的内轮廓小0.1-0.2mm，预留装配时的微调间隙，同时框架的截面宽度要完全覆盖壳体的密封配合面，单边覆盖宽度不小于3mm，保证压合后有足够的密封接触面积。凸台的位置排布需要避开壳体内侧的元器件布局，同时保证相邻凸台的间距控制在60-80mm区间，间距过大会导致两个安装位之间的框架压合力不足，容易出现密封缝隙，间距过小则会增加不必要的螺丝用量，提升装配成本。凸台的通孔直径要匹配常用的M3、M4安装螺丝，通孔与螺丝之间预留0.1mm的间隙，

　　避免加工公差导致螺丝无法穿入，凸台根部做了R1的圆角过渡，避免长期受锁紧力作用出现根部断裂的问题。框架的壁厚设计需要兼顾结构强度与密封形变需求，常规应用场景下壁厚取3-4mm即可，既可以保证构件自身的结构刚性，拿取、装配时不会轻易弯折变形，也能在螺丝锁紧时产生适量的弹性形变，填充壳体配合面的微观加工不平度，提升密封效果。在实际选型应用中，如果是用在户外露天设备上，这类构件通常搭配耐候性橡胶材质生产，耐受高低温变化与紫外线照射，不会在长期户外使用后出现脆化开裂；如果是用在工业车间有油污的场景，则选用耐油橡胶材质，避免接触切削液、润滑油后出现材质溶胀导致密封失效。装配过程中，需要先将框架卡入下壳体的密封槽内，

　　确认所有凸台的通孔与壳体上的安装孔完全对齐后，再扣合上壳体，按照对角顺序逐步拧紧螺丝，避免单侧先锁紧导致框架被挤压移位，螺丝的锁紧扭矩要控制在对应规格螺丝的推荐扭矩范围内，扭矩过大会压裂凸台或者导致框架过度压缩失去弹性，扭矩过小则会导致压合不足密封失效。这类结构看似简单，实则直接决定了设备的防护等级，很多户外设备出现进水进尘故障，往往都是这类密封框架的设计尺寸偏差、凸台排布不合理或者装配不当导致的，在建模阶段就需要充分考虑配合公差、安装受力分布、材质形变特性等因素，不能只按照外观轮廓绘制忽略工程实际需求。
