液压集成油路阀块三维结构设计

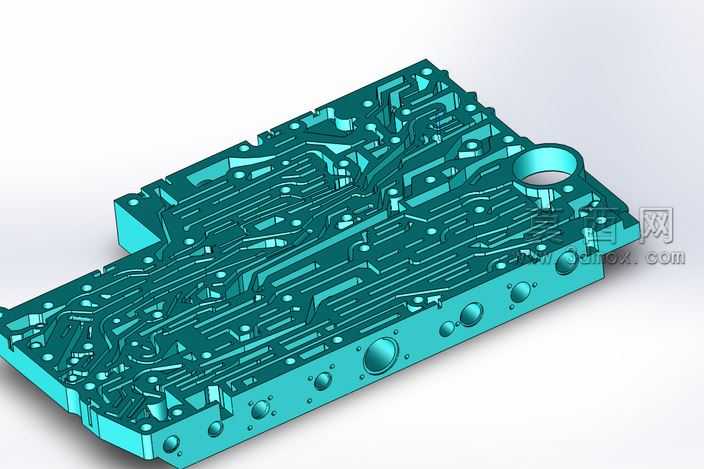

本作品为液压系统核心的集成油路阀块三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循液压阀块的设计规范与加工工艺要求，完整还原了阀块的实体结构与内部油路布局。模型外观采用青蓝色金属质感材质渲染，表面做了哑光金属质感处理，清晰呈现出阀块表面的安装孔位、工艺凸台、通油孔口以及侧边的吊装定位孔结构，右上角的大直径通孔为阀块的主进油通路口，表面均匀分布的圆形凸台为油道工艺堵头的安装位，密布的沉头孔用于安装液压阀、管接头等外接元件。建模过程中首先绘制阀块的基体轮廓，通过拉伸凸台命令生成阀块的基础实体，之后按照液压原理图的油路走向，通过拉伸切除、旋转切除等命令完成内部交叉油道的构建，所有油道的孔径、孔深、相交位置都经过参数校验，避免出现工艺死角、通油干涉的问题，同时对所有孔口做了倒角处理，符合实际加工的去毛刺工艺要求。表面的安装孔位按照标准液压元件的安装尺寸进行布局，孔位间距、螺纹深度、沉孔尺寸都匹配对应阀件的安装规范，保证外接元件可以精准对位安装。模型的结构设计充分考虑了液压阀块的集成化优势，将原本分散的管路油路集成在阀块实体内部，大幅减少了外接管路的数量，降低液压系统的泄漏风险，同时缩小了液压站的整体占用空间。渲染阶段采用工作室均匀布光，通过柔和的光影效果突出阀块表面的凹凸结构与油道布局，让观看者可以清晰识别阀块各个面的功能分区与安装点位，模型完整保留了所有建模特征参数，可直接用于后续的工程图导出、加工工艺编制以及液压系统的装配仿真验证，能够为液压集成回路的设计、阀块加工教学提供直观的三维参考。
