GBU8J整流桥堆4SIP封装电子元器件结构

　　这款GBU8J规格的4SIP封装桥堆，是交流转直流整流电路里的核心功率器件，日常在开关电源前端、小功率工业控制板、家电驱动板、低压直流供电模块里都能见到它的身影，作用是把输入端的交变电流完成全波整流，输出平稳的直流电压给后级电路供电，相比分立二极管搭建的整流电路，集成式桥堆的一致性更好，布线时能减少四个分立器件的排布空间，降低PCB走线的寄生参数影响，批量生产时的焊接工序也更简便。

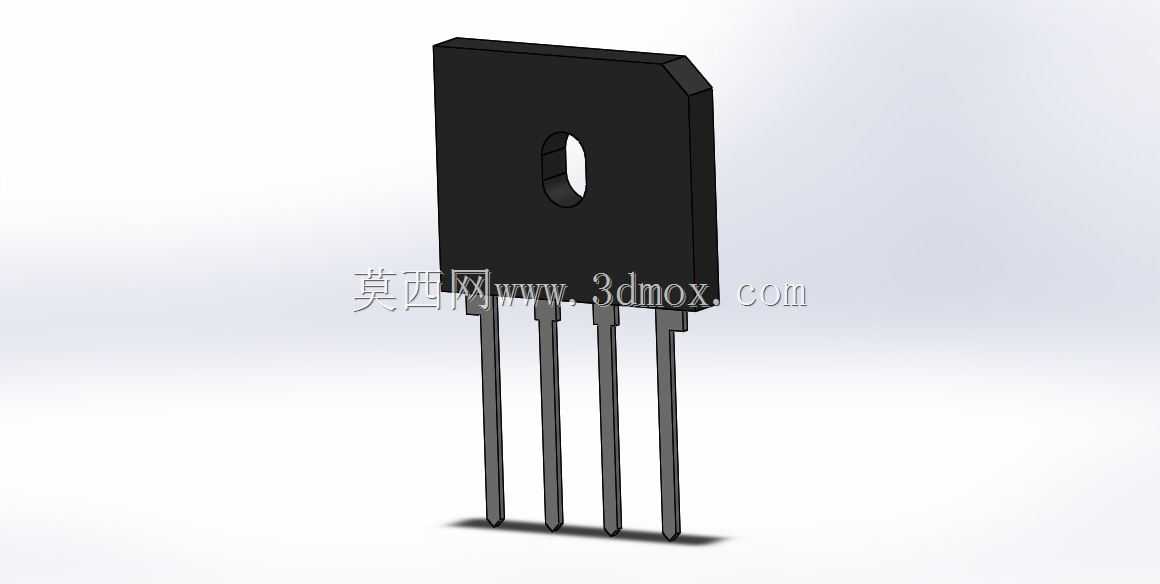

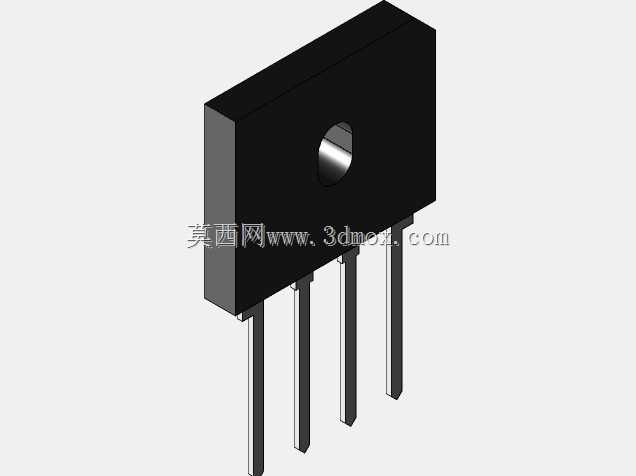

　　从结构设计来看，本体采用扁平方形塑封结构，顶部预留的椭圆形安装孔是给锁付固定预留的，当器件工作在额定电流工况下，塑封本体内部的二极管晶圆会产生热量，除了通过引脚向PCB铜箔传导散热之外，还可以通过这个安装孔配合螺丝、绝缘垫片把器件锁在金属散热片上，进一步提升散热效率，避免结温过高导致器件性能衰减甚至击穿。四个直插引脚按照标准4SIP封装间距排布，引脚长度适配常规波峰焊工艺的吃锡深度，引脚截面尺寸符合通用PCB孔径设计规范，不需要额外定制开孔就能直接适配常规整流位的焊盘布局，插装时引脚的定位公差控制在行业通用范围内，不会出现插装卡滞、偏位的问题。

　　设计这款三维模型的时候，首先要还原的是实际器件的安装边界：塑封本体的长宽高尺寸严格参照实物标称公差做还原，引脚的中心距、伸出本体的长度、引脚末端的倒角都和量产实物保持一致，顶部安装孔的位置、孔径大小、沉边深度也做了精准复刻，方便结构工程师在做PCB布局、整机内部空间排布的时候，直接调用模型做干涉检查——比如很多小功率电源的内部空间非常紧凑，桥堆旁边往往要布置电解电容、保险丝、共模电感这些器件，模型尺寸准确的话，就能提前排查引脚和周边器件的安全距离、本体和外壳的装配间隙，避免打样后才发现器件装不下、和周边结构碰件的问题。

　　从实际使用场景来说，这款桥堆的额定电流适配8A级别的整流需求，反向耐压符合GBU8J的标称参数，日常在做小功率变频器辅助电源、适配器整流端、工控板供电入口的设计时，选型这个规格的桥堆，既能满足载流需求，又不会因为选型冗余造成成本浪费。建模的时候特意还原了塑封本体的拔模斜度，因为实际量产的塑封器件都是模具注塑成型，本体侧面存在微小的拔模角度，做结构装配检查的时候如果忽略这个斜度，很容易在做紧密排布时误判间隙，导致实际装配时本体和周边筋位产生干涉。另外引脚的成型角度也做了写实还原，直插引脚并不是完全垂直于本体平面，存在微小的工艺倾斜，符合实际量产器件的引脚公差范围，在做PCB焊盘匹配设计的时候，能更真实地模拟插装时的引脚状态，提前预判焊盘大小是否合适、引脚伸出PCB背面的长度是否满足波峰焊的工艺要求。

　　很多刚入行的结构工程师在做电源类产品布局时，容易忽略桥堆的散热安装空间，这款模型里把安装孔周边的锁付操作空间也做了隐含的边界参考，比如锁螺丝需要的螺丝刀操作空间、加装绝缘粒和散热片之后的整体厚度，都可以通过模型的本体尺寸快速推算，不需要反复对照规格书核对零散尺寸。另外塑封本体表面的平整区域是丝印参数的位置，建模时保留了这个平面的完整性，方便后续做整机BOM标识、丝印对位的时候做参考。四个引脚的排布顺序严格对应桥堆的交流输入、直流输出极性定义，在做PCB原理图符号匹配、三维模型和原理图联动的时候，不会出现引脚定义错位的问题，能直接导入ECAD软件做协同设计，减少结构和硬件工程师反复核对封装尺寸的沟通成本。

　　在做整机安规设计的时候，桥堆作为带强电的器件，本体和周边可接触金属部件的爬电距离、电气间隙是安规检查的重点，精准的三维模型能直接用来测量带电部位到周边结构的距离，快速判断是否符合安规标准要求，不用等实物样机做安规测试时才发现距离不够，再临时改板调整结构。
