TO-247封装功率半导体器件三维结构

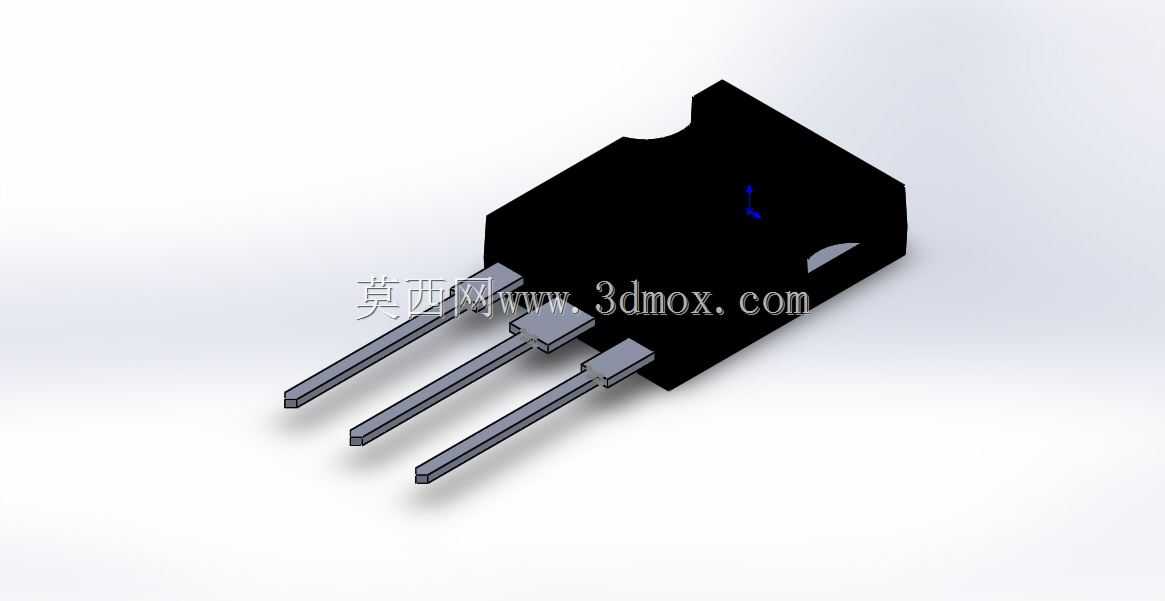

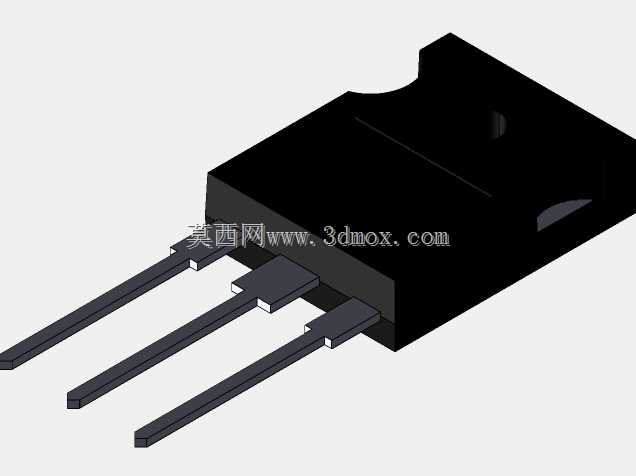

　　在工业电源、变频驱动、新能源逆变这类大电流电力电子场景中，TO-247封装的功率器件是板级电路里的核心承载部件，这类封装的三维建模精度，直接影响PCB布局阶段的干涉校验、散热结构匹配以及后期生产装配的良率。做这类封装建模的时候，首先要考虑实际生产中的安装边界：封装主体的塑封部分为黑色环氧材质，建模时要还原其顶部的定位凹槽，这个凹槽是自动化插件设备识别器件方向的关键特征，一旦建模时遗漏或者尺寸偏差，自动插件工序就会出现器件插反、卡料的问题。三个直插引脚的排布间距有严格的行业规范，引脚的截面为矩形，末端做了轻微的倒角处理，建模时不能简单用圆柱替代，否则在做PCB引脚孔径匹配、波峰焊焊盘设计的时候，会出现引脚穿板困难、

　　焊锡浸润不足的虚焊隐患。从功能特性来看，TO-247封装本身是为大功率半导体器件设计的，塑封背部的金属散热面是建模时需要重点还原的部分，这个平面的平面度公差在实际应用中要求极高，建模时要保证该面与安装基准面的平行度，因为实际装配时这个面会直接贴合铝制散热片，中间涂抹导热硅脂，如果模型里这个面存在翘曲或者角度偏差，后续做热仿真的时候就会出现热阻计算失真，无法准确评估器件满负载运行时的结温情况。很多新手建模的时候容易忽略封装本体上的引脚成型台阶，也就是引脚从塑封本体伸出位置的凸台结构，这个结构是用来承受插件时的机械应力的，避免引脚受力直接传递到内部的晶圆键合点，造成功效失效，建模时还原这个结构，才能在做结构应力仿真的时候，

　　准确模拟器件在受外力时的应力分布，提前预判引脚断裂、内部开短路的风险。在不同的应用场景里，这个封装的安装方式也有区别：小功率场景下直接通过引脚焊接在PCB上，依靠PCB铜箔散热，这时候建模要考虑引脚伸出塑封本体的长度，匹配不同板厚的插装深度要求；大功率场景下会额外通过螺丝穿过塑封本体上的安装孔，将器件锁附在散热片上，这时候安装孔的位置度、孔位与散热面的相对尺寸就必须精准，否则锁附螺丝的时候会出现塑封本体受挤压开裂的问题。建模过程中，引脚的折弯角度也要符合行业通用的成型规范，不能做成完全垂直的直针，实际量产的器件引脚都会有轻微的外张角度，方便插件时的导向，同时引脚表面的镀锡层质感可以通过外观渲染还原，

　　但结构尺寸上必须严格遵循封装手册的公称尺寸，不能为了视觉效果随意调整比例。另外，塑封本体的边角都做了微小的圆角处理，不是尖锐的直角，这是环氧塑封料模压成型的工艺特性决定的，建模时还原这些微小的工艺圆角，能让模型在做装配干涉检查的时候更贴近真实物料状态，避免出现虚拟装配时间隙足够，但实际生产中因为边角毛刺、注塑飞边导致的装配卡滞问题。对于结构工程师来说，这类标准封装的三维模型，核心价值不是外观好看，而是所有尺寸基准都要和实际物料对齐：以散热面为Z向基准面，中间引脚的中心为XY原点，三个引脚的中心距、塑封本体的长宽高、安装孔的中心位置、引脚伸出长度这些关键尺寸，必须控制在行业标准允许的公差范围内，这样在做整机结构布局的时候，才能准确预留散热片的安装空间、引脚的爬电距离，避免高压场景下不同电位引脚之间的空气击穿风险。很多工程师在做电源产品结构设计的时候，经常会因为TO-247封装模型尺寸不准，导致散热片和周边电容、电感等元件出现干涉，或者安装孔位偏差导致螺丝无法锁附，反复修改图纸耽误项目进度，精准的三维模型能在设计阶段就把这些问题提前暴露，减少后期打样整改的次数。
