皮诺奎布拉德多环形吊接五金构件

　　在小型起重吊装、工装夹具快换、户外便携装备挂载这类日常工业场景里，这类带环形吊环的柱式连接构件的使用频率远超很多人的认知，不像大吨位卸扣那样只出现在重型吊装现场，它更多承担的是中轻载场景下的快速挂接、载荷传递功能，很多做工位器具、便携作业装备的结构工程师在做方案选型时，都会优先考虑这类结构成熟的吊接件。

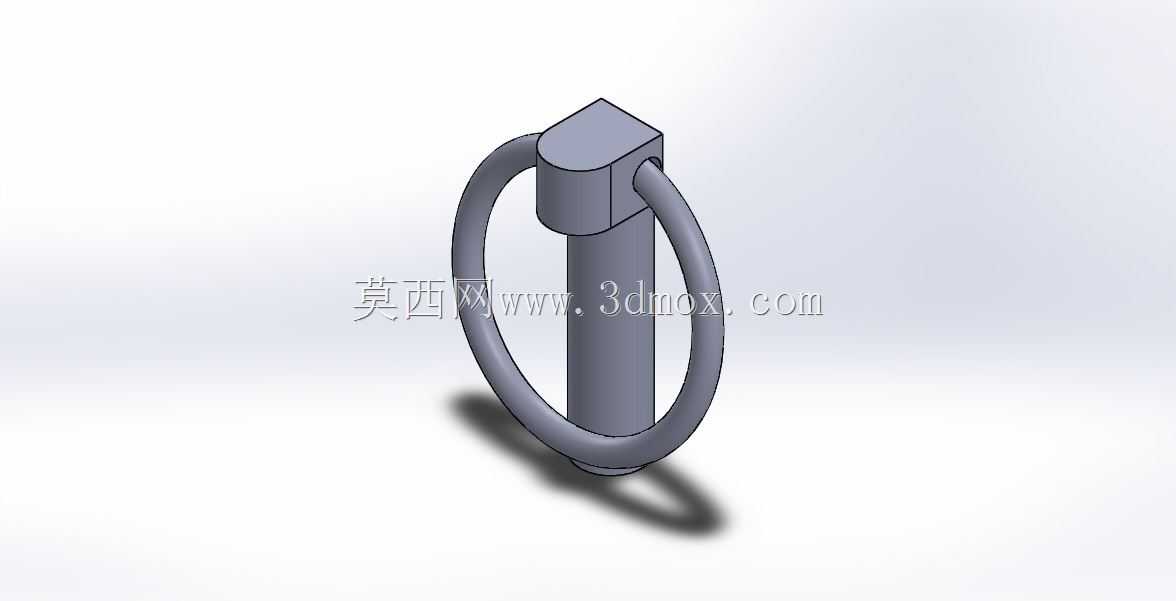

　　从结构本身来看，这个构件分为两个核心功能部分，下部的圆柱主体是安装承载段，上部的方形端头是吊环的连接限位段，外围的闭合环形吊环可以绕着端头的连接轴做360度的周向转动，这种转动设计不是为了做花哨的功能，而是实际使用中，挂接的吊索、挂钩方向会随着起吊角度、挂载位置的变化不断改变，如果吊环是固定死的，很容易在偏载的时候让吊索产生弯折应力，时间长了要么吊索磨损断丝，要么构件本身的连接位置出现应力集中开裂，可转动的结构就能让吊环始终顺着载荷的方向受力，避免额外的附加弯矩作用在构件上。

　　设计这类构件的时候，首先要卡的就是安装边界，下部圆柱段的直径要和安装工位的预制安装孔做间隙配合，不能太松也不能太紧，间隙控制在0.1到0.2毫米之间最合适，太松的话安装之后会有旷量，起吊的时候构件会在孔里晃动，传递载荷的时候会产生冲击，对安装基体和构件本身都有损伤；太紧的话现场安装的时候很难敲进去，后期拆卸维护也会非常麻烦。圆柱段的长度要比安装基体的厚度多出3到5毫米，保证安装之后螺母或者挡圈能完全锁紧，不会因为基体厚度公差导致锁不紧的情况。上部方形端头的尺寸要比圆柱段大出一个台阶，这个台阶就是安装限位面，安装的时候这个面要完全贴紧安装基体的表面，不能有翘边，不然承载的时候压力会集中在接触的边角位置，很容易把基体表面压溃。

　　吊环本身的截面是圆形的，这种圆形截面的设计一方面是为了降低和吊索接触位置的应力集中，另一方面是让挂钩、卸扣挂上去的时候能顺畅滑动，不会出现卡滞。吊环的内孔尺寸要适配常用的中轻载卸扣、安全挂钩的钩头直径，不能做的太小，不然现场常用的挂接件穿不进去，还要额外配转接件，增加不必要的载荷环节；也不能做的太大，太大的话吊环本身的刚度会下降，而且挂接之后挂钩在里面的旷量太大，起吊的时候会产生不必要的晃动。吊环和方形端头的连接轴位置，是整个构件的核心受力点，设计的时候这里的配合间隙要控制得更小，而且要做圆角过渡，不能有尖锐的加工棱角，避免应力集中导致的疲劳断裂，很多同类构件的失效都是出在这个连接位置，要么是轴的剪切强度不够，要么是棱角位置产生疲劳裂纹慢慢扩展，最后突然断裂。

　　从实际应用场景来说，除了工业工位的吊装，这类构件还经常用在户外便携装备、小型特种设备的挂点位置，比如移动作业平台的安全绳挂点、便携工具箱的提手连接点、小型试验设备的吊装挂点，这些场景的载荷一般都在几百公斤以内，不需要用重型的吊耳，这种结构紧凑、转动灵活的吊接件刚好能满足使用需求。在做三维建模的时候，要特别注意各个过渡位置的圆角处理，不能只做简单的拉伸拼接，尤其是方形端头和圆柱段连接的台阶位置、吊环和连接轴配合的位置，都要做符合加工工艺的圆角，不然模型导入加工编程软件的时候，会出现很多碎面，而且实际加工出来的零件在这些位置会有应力集中的隐患。另外建模的时候要提前预留好表面处理的厚度余量，这类五金构件一般都会做镀锌或者发黑处理，镀层厚度大概在0.02到0.05毫米之间，如果建模的时候完全按最终尺寸做，表面处理之后配合位置的尺寸就会超差，导致安装的时候装不进去。

　　很多新手工程师在选型这类吊接件的时候，容易只看整体的外形尺寸，忽略连接轴的直径和吊环的截面直径，其实这两个尺寸才是决定构件承载能力的核心参数，同样外形尺寸的构件，连接轴直径差2毫米，额定承载能力可能就差了近一倍。另外还要注意安装之后的突出高度，也就是方形端头加上吊环闭合状态下高出安装基体表面的高度，在一些有空间限制的工位里，这个突出高度不能太大，不然会和周边的设备部件产生干涉，比如在做工装夹具的安装面设计时，如果吊点旁边就是定位销或者夹紧机构，吊环转动的时候不能和这些部件碰到，建模的时候就要做干涉检查，把吊环转动到各个极限角度，确认和周边零件的最小间隙在2毫米以上，避免实际装配的时候出现干涉问题。
