ET20V型共模EMC滤波电感结构

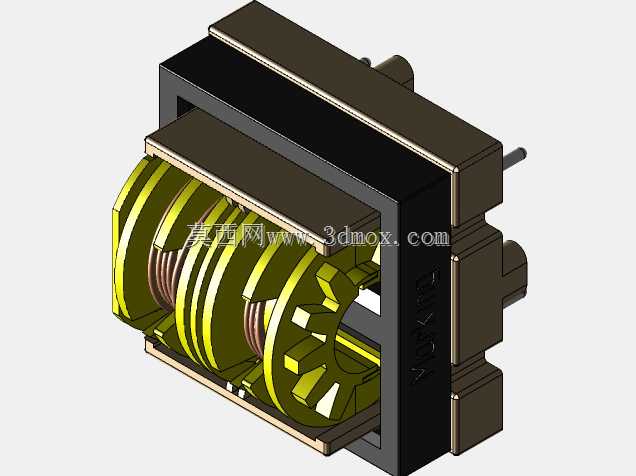

　　在工业电控、变频驱动、开关电源类设备的电磁兼容整改场景里，这类共模滤波结构是抑制传导干扰的核心被动元件，日常选型和结构建模时，往往需要先明确其安装边界与绕组排布逻辑，才能匹配PCB布局或者机柜内的安装空间。从结构上看，该滤波元件采用双槽立式磁芯骨架，磁芯为闭合式方型结构，侧边预留插装引脚，整体为插装式安装设计，骨架的绕线槽分隔开两组同向绕制的绕组，绕组采用漆包铜线分层绕制，外层通过绝缘挡片与磁芯形成电气隔离，磁芯与骨架的配合面预留了固定胶槽，组装时可通过环氧胶完成磁芯与骨架的粘接固定，避免长期振动工况下磁芯松动产生电感量偏移。

　　设计这类滤波元件时，首先要匹配目标电路的额定工作电流，绕组线径的选取直接决定了载流能力，绕制的匝数则对应所需的共模电感量，双槽骨架的设计本质是拉大两组绕组的分布电容，避免高频下绕组间电容耦合导致滤波效果劣化，磁芯选用高导锰锌铁氧体材质，针对150kHz到30MHz频段的共模干扰有较好的抑制效果，骨架侧边的引脚采用镀锡铜插针，插针的间距符合常规PCB板的孔位设计标准，可直接适配波峰焊工艺，不需要额外做引脚整形。

　　从安装边界来看，该元件为立式插装结构，整体高度方向的尺寸需要匹配PCB板到外壳的安全距离，引脚伸出骨架底部的长度符合常规板厚的焊接要求，磁芯外侧的绝缘包覆层既可以避免绕组与周边金属构件接触造成短路，也能在一定程度上降低绕组漏磁对周边敏感电路的影响。实际应用中，这类滤波元件通常布置在设备电源输入端口的最前端，外接交流输入线先经过该滤波器的两组绕组，再接入后端的整流、逆变电路，能够有效抑制电路内部产生的共模干扰向电网侧传导，同时也能阻隔电网侧的浪涌、高频干扰串入设备内部电路，提升设备的电磁兼容抗扰度。

　　建模过程中需要重点关注骨架绕线槽的倒角设计，避免绕线时漆包线被骨架棱角划伤造成绝缘破损，磁芯对接面的平面度需要控制在合理公差范围内，否则磁芯气隙过大会直接导致电感量达不到设计值，引脚与骨架的结合处需要设计防脱结构，避免焊接或者插件过程中引脚出现松动移位。另外，绕组的绕制方向需要严格保持同向，否则共模干扰通过时两组绕组产生的磁场会相互抵消，完全失去共模抑制作用，这也是结构设计时需要在骨架上做绕线方向标识的核心原因。在不同的应用场景下，该类滤波器还可以根据需求调整磁芯材质，比如针对更高频段的干扰抑制，可以更换为镍锌铁氧体磁芯，针对大电流工况则可以加大磁芯尺寸、提升绕组线径，同时在骨架与磁芯的间隙增加绝缘垫片，满足更高的耐压绝缘要求。日常设备维护中，这类元件的失效模式多为绕组过热烧毁、磁芯碎裂、引脚虚焊，结构设计时预留的散热间隙也能在一定程度上提升元件的长期工作可靠性，避免密闭空间内绕组温升过高加速绝缘老化。
