沼气工程用枕式滑动轴承座结构设计

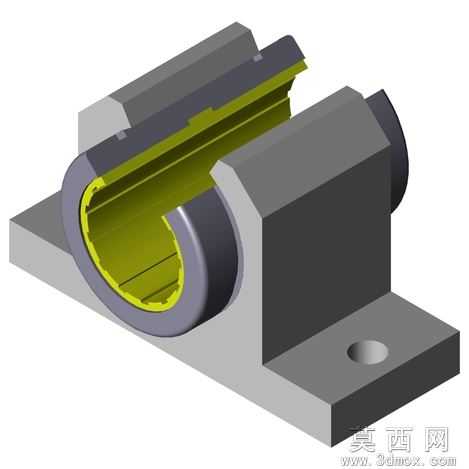

本三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循枕块封闭、开放式设计的尺寸规范，适配轴径覆盖12毫米至40毫米的安装需求，整体结构分为底部安装基座、两侧支撑端体、内嵌聚合物轴衬三个核心部分。建模阶段首先绘制底部安装板的二维草图，精准定位安装孔的中心距与孔径尺寸，通过拉伸特征生成带安装沉孔的基座实体，保证基座与安装面的贴合平整度；随后构建两侧对称的支撑端体，通过布尔运算切除轴体穿装的弧形型腔，型腔内壁与轴衬外壁采用过盈配合的尺寸公差设计，确保轴衬安装后无径向窜动。内嵌轴衬部分采用开放剖分式结构设计，建模时沿轴向绘制剖分缺口特征，轴衬内壁预留润滑介质存储的环形槽道，适配沼气工况下的低维护运行需求。材质渲染阶段对不同部件进行差异化材质赋予：底部基座与支撑端体采用灰铸铁材质参数，调整金属粗糙度与漫反射参数还原铸件的哑光金属质感，表面添加轻微的铸造纹理细节提升真实感；内嵌聚合物轴衬采用工程塑料材质，设置橄榄绿的基础色与低反光度参数，还原聚合物耐磨件的材质特性；轴衬端部的挡圈采用深灰色硬质塑料材质，与轴衬主体形成视觉区分。结构设计上充分考虑沼气应用场景的使用需求，开放式枕块结构可实现快速装拆维护，无需完全拆卸两端传动部件即可完成轴衬更换，聚合物轴衬具备自润滑特性，可适应潮湿、有轻微腐蚀的沼气工作环境，避免金属轴承易锈蚀、需频繁加注润滑脂的问题。整体模型的装配关系完全按照实际生产装配逻辑搭建，各部件间的配合间隙、安装定位特征均做了精准还原，可直接用于工程出图、装配模拟以及工况受力仿真分析，模型的结构细节完整呈现了枕座轴承从安装固定到轴体支撑的全部功能特征，各倒角、圆角工艺特征均按照机械加工规范添加，避免锐边应力集中问题，支撑端体与基座的连接过渡处做了加强筋结构优化，提升整体承载能力的同时控制整体重量。
