45度1/8规格罗什卡不扩散喷嘴结构模型

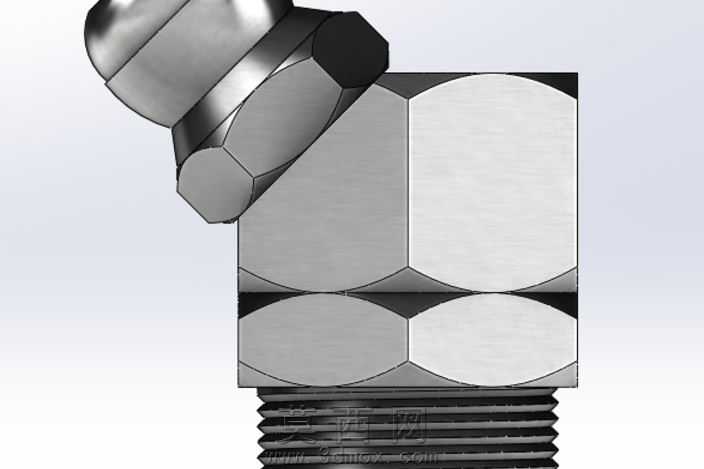

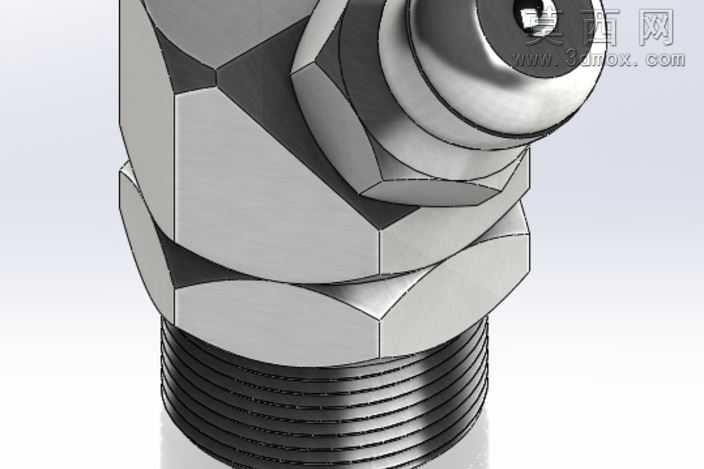

本模型为工业流体喷射场景设计的45度角1/8规格罗什卡不扩散喷嘴，建模过程采用SolidWorks完成全参数化结构搭建，首先从核心功能需求出发，围绕不扩散射流的喷射特性确定整体结构布局：下部采用标准1/8外螺纹结构作为管路连接端，螺纹牙型严格遵循通用管螺纹标准建模，每一圈螺纹的牙距、牙高、牙型角都做精准参数约束，保证与对应规格管路接口的适配性；中部设置六角拧动结构，六个棱面做了微小的倒角过渡处理，既还原实际五金零件的加工工艺特征，也避免模型渲染时出现尖锐棱边的生硬反光问题，六角结构的对边尺寸、厚度都匹配标准紧固件的尺寸规范，满足实际装配时扳手拧动的空间需求。上部为45度弯折的喷嘴主体，弯折处做平滑圆弧过渡，避免流体流经时产生紊流影响喷射效果，喷嘴出口端做收束式结构设计，内部流道从螺纹端的通径逐步平滑收窄至出口孔径，流道内壁全程做相切约束，保证流体流动顺畅无突变，实现不扩散的集中射流效果。材质渲染阶段，整体零件赋予哑光金属材质，模拟不锈钢机加工零件的表面质感，螺纹部分添加细微的加工纹理贴图，六角棱面处做轻微的边缘磨损效果处理，提升模型的真实感；不同结构面的粗糙度做差异化设置，螺纹面粗糙度略高于六角拧动面，喷嘴出口端面做高光处理，还原精密加工端面的质感。结构设计上，螺纹与六角主体、喷嘴主体之间都设置了合理的退刀槽结构，符合实际五金零件的机加工工艺要求，不存在无法加工的倒扣、零厚度等建模错误，所有配合面的尺寸公差都按通用五金配件的装配要求做预留，既可以用于产品结构展示、流体仿真分析的前置模型，也可作为五金配件选型、工业管路系统装配演示的数字化模型使用，整体建模逻辑遵循从基准面到草图、从特征到实体的规范流程，所有特征都保留完整参数，可根据实际使用需求调整喷射角度、螺纹规格、出口孔径等核心参数，快速衍生出不同规格的同系列喷嘴模型。
