带凸耳连接座的机械零件结构设计

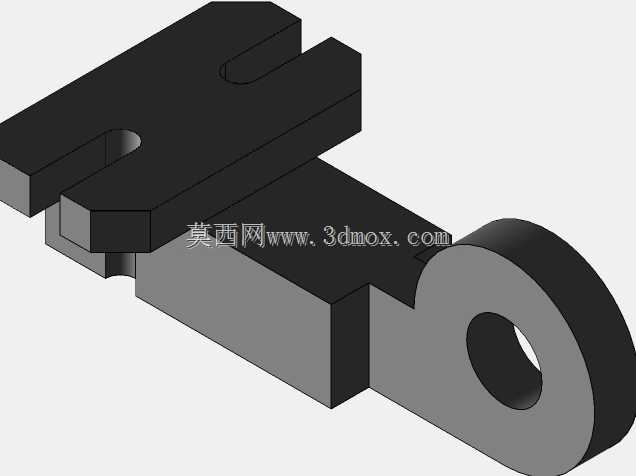

　　在工装夹具、小型传动机构以及传感器安装支架的实际应用场景里，这类带单凸耳铰接端的块状连接零件十分常见，它主要承担两个相对运动部件之间的铰接定位、载荷传递作用，同时本体上的开槽结构还能实现安装位置的微调，适配不同装配间距的安装需求。从实际使用场景来看，这类零件常出现在检测设备的探头调整支架、小型气动夹具的摆臂连接端、输送线的挡料机构铰接座位置，既需要承受铰接端的径向拉压载荷，也要保证本体安装后的定位精度，避免长期往复运动后出现松旷偏移。

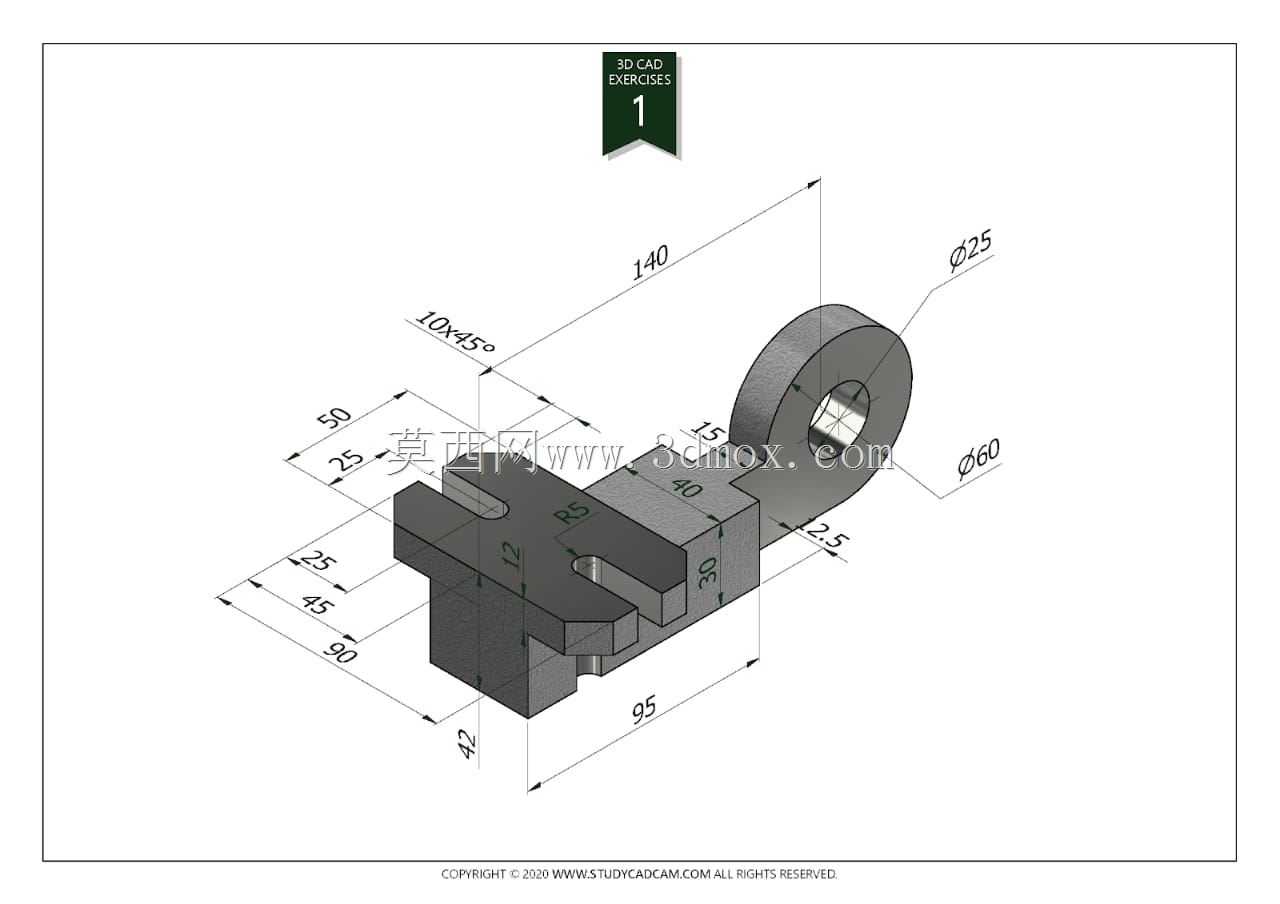

　　设计这类零件时，首先要明确铰接端的配合要求，图中Φ60外径、Φ25内孔的凸耳结构，内孔通常会配套铜套或者滚动轴承，用来降低铰接转动时的磨损，因此内孔的尺寸公差一般会选H7级，和配合的销轴形成间隙配合，保证转动顺畅无卡滞；凸耳外侧的10×45°倒角，一方面是去除加工毛刺，避免装配时割伤操作人员或者刮损配合零件的表面，另一方面也能引导销轴顺利穿入内孔，降低装配对位的难度。本体部分的尺寸设计完全围绕安装适配性展开，总长度140mm、总宽度42mm的块状本体，底部95mm长度方向的开槽结构，是用来穿装固定螺栓的，槽宽2.5mm的设计适配M20以下的六角螺栓，开槽长度预留了20mm左右的调整余量，安装时可以根据实际对接部件的位置，沿长度方向微调零件的固定位置，不需要重新加工安装孔，大幅提升现场装配的适配性。

　　本体上的多组台阶尺寸是功能实现的关键，从凸耳端往安装端方向，30mm厚度的凸耳根部做了R8的圆角过渡，这个圆角是应力集中规避的核心设计——铰接端承受载荷时，凸耳和本体的连接位置是应力最高的区域，如果做成直角连接，长期受交变载荷很容易出现根部断裂的失效问题，R8的圆角可以将应力分散到更大的区域，提升零件的疲劳强度。本体上25mm、45mm、90mm的长度方向尺寸标注，分别对应不同的定位台阶：靠近凸耳端的15mm宽度台阶，是用来贴合对接零件的定位面，装配时这个面贴紧对接件的侧壁，就能限制零件绕铰接轴的转动自由度，保证安装位置的一致性；中间50mm长度的槽型结构，两侧的凸起部分是限位结构，当零件作为摆臂使用时，这两个凸起可以和相邻的限位块配合，限制摆臂的转动角度，避免超行程损坏配套的传感器或者驱动部件。

　　从加工工艺的角度来看，这个零件的结构完全适配常规的铣削加工，不需要特殊的工装或者五轴设备：毛坯可以选用45号钢的方料，先通过普通铣床铣出六个基准面，保证各面的垂直度和平行度符合要求，再通过数控铣床加工凸耳的外圆、内孔以及本体上的各个开槽和台阶，最后做倒角和去毛刺处理，如果使用场景有防锈要求，还可以做发黑或者镀锌表面处理。安装边界方面，这个零件的固定端需要一块平整的安装基面，基面的平面度要求不低于0.1mm，避免安装后零件出现翘曲，导致铰接孔和配合销轴出现别劲的问题；铰接端的销轴长度需要超出凸耳两侧各3-5mm，方便安装开口销或者轴端挡圈，防止销轴在运动过程中脱出；底部开槽安装的螺栓，需要搭配平垫和弹垫，保证在振动工况下螺栓不会松脱，维持零件的位置精度。

　　在传感器安装的应用场景里，这个零件的凸耳内孔可以用来穿装传感器的调整转轴，本体通过开槽固定在设备机架上，微调安装位置就能调整传感器的检测距离，配合凸耳的转动结构，还能调整传感器的检测角度，适配不同的被测工件位置，比固定式的安装支架灵活性高很多，同时整体块状结构的刚性比钣金支架更好，不会因为设备运行的振动导致传感器位置偏移，保证检测信号的稳定性。在小型气动夹具的应用里，这个零件可以作为气缸和夹爪之间的传动摆臂，凸耳端连接气缸的活塞杆端，本体开槽端连接夹爪的转轴，气缸伸缩时带动摆臂转动，实现夹爪的开合动作，本体上的限位台阶可以控制夹爪的开合角度，避免夹爪行程过大碰伤工件。
