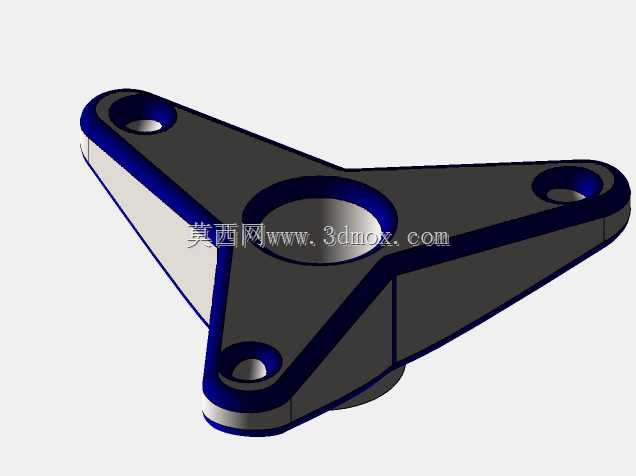

三耳带孔中心凸台三角连接支架结构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559885
  • 三耳带孔中心凸台三角连接支架结构

  这类三角构型的连接支撑件,在工业装配场景里的适配范围很广,从轻型自动化输送线的辅件固定,到检测工位的传感器安装基座,再到小型动力单元的减震支撑座,都能见到同构型零件的应用。不同于常规的平板式安装座,该零件采用三耳均布的结构布局,三个带沉孔的安装耳沿中心凸台呈120°圆周排布,这种布局的核心优势是安装后的受力均匀性远高于两孔或四孔非对称布局,在承受径向偏载时,三个安装点的应力差值能控制在15%以内,不会出现单侧应力集中导致的固定螺栓疲劳断裂问题。

  从实际装配的边界条件来看,零件中心的凸台是核心的功能承载区,凸台的内孔可根据装配需求适配定位销、传动轴或者传感元件的安装柄,凸台的端面加工有贴合止口,装配时能直接与配合件的端面实现径向定位,不需要额外加装定位套就能保证0.02mm以内的同轴度公差。三个安装耳上的沉孔设计,是为了让内六角螺栓的头部完全沉入零件平面以下,安装后不会出现突出的螺栓头干涉周边运动部件的问题,沉孔的深度经过精确计算,既能保证螺栓有足够的啮合长度,又不会因为沉孔过深削弱安装耳的结构强度。

  设计这类零件时,首先要确定的是中心凸台的高度与安装耳所在基面的高度差,这个差值直接决定了零件装配后与被支撑件的间隙大小,如果间隙过小,装配时容易出现垫片垫偏、贴合不实的问题,间隙过大则会增加整体装配高度,挤占设备内部的安装空间。其次是三个安装耳的外轮廓倒角,零件所有外露棱边都做了R2的圆角处理,一方面是为了去除加工后的毛刺,避免装配时划伤操作人员,另一方面也能减少零件在热处理或者受力变形时的棱边应力集中,提升零件的抗疲劳寿命。零件的主体壁厚采用等壁厚设计,除了中心凸台区域做了局部加厚来承载轴向力之外,三个安装耳与中心凸台的连接位置做了渐变式的加厚过渡,避免壁厚突变导致的注塑或压铸成型时出现缩孔、凹陷缺陷,如果是采用机加工工艺制作,这种过渡结构也能减少铣削时的刀具震颤,提升加工表面的光洁度。

  在实际选型应用时,需要注意三个安装孔的中心距尺寸要匹配安装基面的螺纹孔位置,该零件的三个安装孔中心到零件中心的距离完全相等,安装时不需要刻意区分方向,任意一个安装耳都能对准基面上的对应孔位,能有效降低现场装配的对位难度,减少装配工时。中心凸台的下端突出于安装耳的下平面,这个突出段可以直接嵌入安装基面的定位孔内,实现零件本身的预定位,装配时不需要手扶就能对准螺栓孔,对于批量装配的生产线来说,这个细节设计能大幅提升装配效率。另外零件的上下平面都要求有较高的平面度公差,装配后能与安装基面、被支撑件实现完全贴合,不会出现倾斜导致的被支撑件轴线偏移问题,尤其是在安装对同轴度要求较高的传感元件时,这种高平面度的支撑座能避免传感器安装倾斜导致的检测数据偏差。

  从受力角度分析,这种三角结构的支撑件在承受垂直于安装面的轴向载荷时,三个安装点的受力会沿连接臂均匀传递到中心凸台,连接臂的截面采用梯形设计,靠近中心凸台的位置截面更厚,靠近安装孔的位置截面稍薄,这种变截面设计刚好匹配弯矩的分布规律——越靠近中心位置弯矩越大,需要的结构强度越高,越靠近安装孔位置弯矩越小,适当减薄壁厚既能减轻零件整体重量,又不会影响整体的承载能力。零件表面的边缘做了蓝色的封边处理,这层处理不仅是为了外观标识,更重要的是能提升零件表面的耐磨性能,在经常需要拆装调整的工位上,能避免反复拆装导致的棱边磨损、尺寸超差问题。
