对称铰接式安装连接支座结构设计

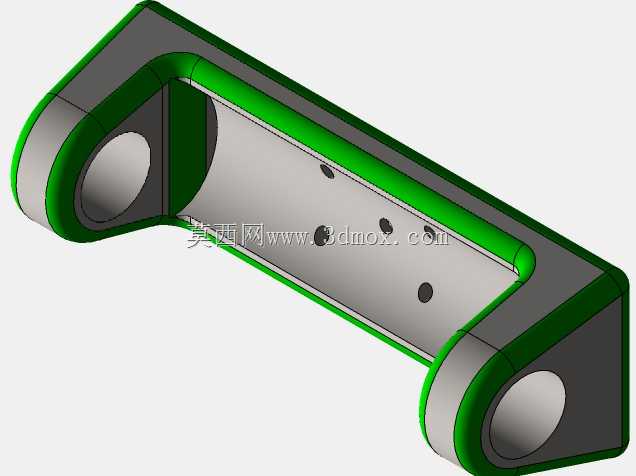

　　该类铰接连接支座多应用于需要实现小角度相对转动的机械传动链路中，常见于工业自动化设备的连杆传动机构、检测设备的可调支撑工位、工装夹具的活动压合端等场景，核心作用是在两个相对运动的构件之间传递载荷，同时预留规定范围内的转动自由度，避免刚性连接带来的应力集中问题。从结构功能来看，支座两端的同轴铰接孔是核心承载部位，孔内壁需要与配套的铰接销轴形成间隙配合，既要保证转动过程无卡滞，也要控制配合间隙避免传动过程出现过大的回程误差，孔的端面需要做倒角处理，方便销轴装配时的导入，同时减少销轴端部与支座端面的摩擦剐蹭。支座中间的平直连接段设置有多个规则排布的安装孔，这些孔的位置度公差直接决定了支座与被连接件的装配精度，

　　孔位设计时需要考虑螺栓安装的操作空间，避免螺栓拧紧时工具与支座侧壁发生干涉，连接段的平面度需要控制在合理范围内，保证装配后结合面贴合紧密，不会出现局部翘曲导致的连接松动。设计思路上，整体采用对称式结构布局，两端铰接部位做了加厚处理，通过圆弧过渡与中间连接段衔接，避免截面突变带来的应力集中问题，铰接部位的外缘做了全包覆的圆角处理，既可以减少零件搬运、装配过程中的磕碰损伤，也能消除锐边带来的操作安全隐患。从安装边界来看，两端铰接孔的中心距是核心安装尺寸，直接决定了连杆机构的传动行程与运动轨迹，设计时需要根据配套机构的运动仿真结果确定该尺寸的公差范围，铰接孔的内径尺寸需要匹配标准销轴的直径规格，优先选用通用标准件规格，

　　减少定制配件的采购与维护成本。中间连接段的安装孔采用等间距排布，孔距尺寸适配常用的工业铝型材安装槽间距或者标准板材的安装孔位，提升零件的通用适配性。零件的壁厚设计需要结合实际承载工况计算，铰接部位的壁厚要满足额定载荷下的抗剪切、抗挤压强度要求，中间连接段的壁厚在保证整体刚性的前提下做了轻量化处理，减少不必要的材料消耗，降低零件整体重量。在实际应用中，这类支座的铰接孔内通常会配套安装自润滑轴套，减少转动过程中的磨损，延长零件使用寿命，安装时需要保证两端铰接孔的同轴度，避免销轴装配后出现别劲现象，导致转动阻力过大甚至零件变形。连接段的安装孔在装配时需要采用对角拧紧的方式锁紧螺栓，保证结合面受力均匀，避免局部应力过大导致零件变形。该结构的设计充分考虑了加工工艺性，所有外形特征都可以通过常规的铣削、钻孔工序完成，不需要特殊的定制刀具，圆弧过渡部位的曲率半径适配常规铣刀的加工半径，减少加工过程中的换刀次数，提升加工效率，降低制造成本。
