三孔流道集成式传感基座结构设计

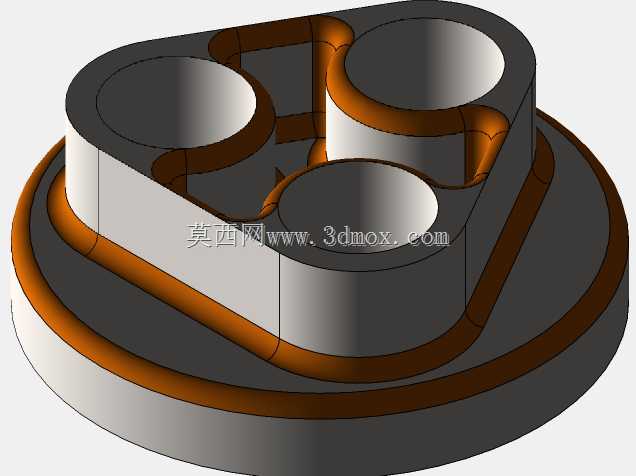

　　这类带集成流道的多孔基座构件，多应用于工业传感检测单元的流体通路集成场景，常见于气动检测回路、低压流体参数采集模块中，作为传感元件的承载基体同时承担介质导流的作用，省去外接管路拼接带来的密封冗余与空间占用。从结构上看，构件下部为圆盘式安装基底，边缘做了环形凸缘结构，安装时可通过基底平面贴合安装面，配合环形凸缘实现径向定位，避免装配后出现偏心偏移，安装边界以圆盘外径为最大轮廓，上部的三角圆角过渡主体不会超出基底的投影范围，不会和周边相邻构件产生干涉。上部三个呈三角排布的圆柱形通孔，是传感元件的安装位，孔壁的加工精度直接决定传感元件的装配同轴度，孔与孔之间的加强筋做了大圆角过渡，既避免应力集中在筋位转角处，

　　也能优化流体在腔体内的流动路径，减少流道死角带来的介质残留。内部的流道采用随形布局，顺着三个安装孔的排布走向做圆弧连通，没有直角转折的流道结构，能降低流体通过时的压损，同时避免湍流产生的压力波动影响传感元件的检测精度。设计时首先要确定三个安装孔的中心距，这个尺寸需要匹配对应传感元件的外形尺寸与安装间距要求，既要保证传感元件装入后互不干扰，也要给接线、密封件预留足够的操作空间；下部圆盘基底的厚度需要满足安装紧固时的强度要求，避免螺栓锁紧后基底出现形变导致密封面失效。流道的截面尺寸根据流通介质的流量要求确定，内壁的圆角半径和流道宽度保持固定比例，减少流体在转角处的阻力。外轮廓的所有转角都做了倒圆处理，一方面是加工时避免锐边割伤操作人员，

　　另一方面也能减少零件在搬运、装配过程中因磕碰产生的边角缺损。这类构件在实际使用中，通常会在三个圆柱孔内装入压力、流量类传感元件，孔端加装密封垫圈后通过压盖锁紧，介质从基底侧部的接口进入内部流道，均匀分配到三个传感元件的检测端，实现同一节点多参数同步采集，相比单孔外接分流管路的结构，集成式的基座能减少至少三个管路接头，降低泄漏点的数量，同时整体结构更紧凑，适合安装空间受限的检测设备内部。建模过程中需要注意内部流道和外部实体的布尔运算精度，避免出现流道壁面厚薄不均的情况，尤其是流道和安装孔的衔接位置，要保证过渡顺滑，没有台阶面，防止介质残留堆积；外部的加强筋厚度要均匀，和主体壁厚保持一致，避免注塑或机加工后出现收缩变形。安装基底的平面需要保证平面度要求，作为整个构件的装配基准，平面度超差会导致安装后出现倾斜，进而影响上部传感元件的检测方向准确性。
