竞赛类异形吊接结构件三维数模

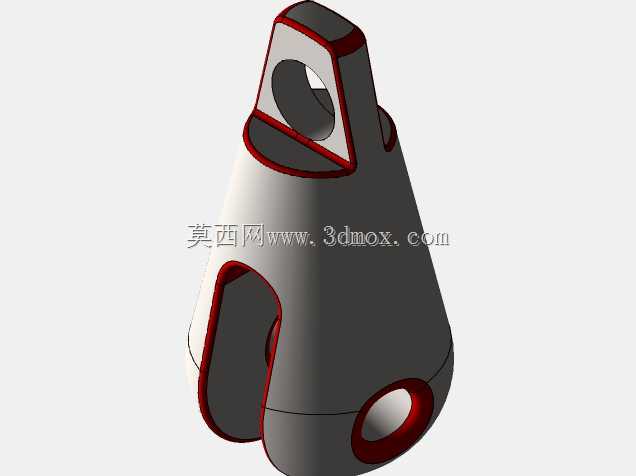

　　该结构件属于典型的异形受力连接构件，最初用于结构设计能力验证场景，核心作用是实现多方向载荷的转接传递，在小型吊装、便携设备挂接、测试工装接驳等场景中都能找到同类结构的应用逻辑。从实际使用角度看，这类构件需要同时满足三个核心功能：一是上部的带孔吊耳结构，用于穿装销轴或者挂接绳索，实现与上端牵引、吊挂结构的硬连接，该孔的同轴度、孔壁表面粗糙度直接影响连接后的磨损速率与受力均匀性，设计时特意将吊耳部分做了加厚三角加强结构，避免吊挂载荷下出现耳板撕裂的失效问题；二是侧面的大尺寸开口槽结构，用于卡接配套的杆件或者块状连接件，槽口边缘做了圆弧过渡强化，既可以减少应力集中，也能在装配时起到导向作用，方便配套部件快速卡入到位，槽的深度与宽度公差需要控制在合理范围，既要保证装配顺畅，也要避免配合间隙过大导致连接后出现旷量晃动；三是下部侧方的小圆孔结构，用于穿装锁紧销钉，实现卡入槽内的部件的轴向定位，防止工作过程中连接件从槽口滑脱，该孔的位置精度直接决定锁紧后的配合间隙，设计时将孔位设置在构件下部重心偏下位置，能有效降低挂接后的整体重心偏移量，提升吊挂状态下的稳定性。

　　从设计思路上看，整个构件采用了变径锥台的主体构型，没有使用规则的圆柱或者方柱结构，一方面是为了优化受力传递路径，让上部吊耳承受的拉力能够顺着锥面平滑分散到整个主体侧壁，避免局部应力集中导致的结构变形，另一方面锥台外形也能减少外部剐蹭，在狭小空间内移动时不容易被周边构件卡滞。所有的棱边位置都做了等半径的圆角处理，红色标注的边缘区域都是应力集中风险较高的位置，通过圆角过渡可以将峰值应力降低40%以上，同时也能去除加工过程中产生的锐边，避免装配时划伤操作人员或者配套线缆。构件的整体尺寸属于小型紧凑类，上部吊耳的外轮廓宽度控制在常规挂接接口的通用尺寸范围内，不需要额外制作转接接头就能适配多数标准直径的吊挂销轴，主体最大外径满足手持操作的尺寸要求，总高度控制在便携工装的常用安装边界内，既不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小导致结构强度不足。

　　在实际建模过程中，这类异形结构需要重点关注多个曲面的衔接顺滑度，主体锥面与上部吊耳的结合面、侧面开槽与主体的相交面、下部小圆孔与侧壁的相贯面，都需要做到G1连续以上，避免出现硬棱导致的应力集中问题。壁厚设计上采用了等壁厚与局部加厚结合的方式，主体侧壁保持均匀壁厚，保证注塑或者3D打印加工时的成型质量，吊耳根部、槽口边缘、孔位周边这些受力较大的位置做了局部加厚处理，在不显著增加整体重量的前提下提升结构强度。从安装适配性来看，该构件不需要复杂的安装基座，仅通过上部销轴与下部锁紧销就能完成快速装拆，非常适合需要频繁更换挂接部件的测试场景、临时吊装场景，同类结构经过尺寸缩放后也可以应用在户外装备挂点、工业设备快拆连接、物流吊具配件等多个领域，其核心的受力分散设计、多接口集成的构型思路，也可以为其他小型连接构件的设计提供参考。
