竞赛用多通孔铰接连接结构件

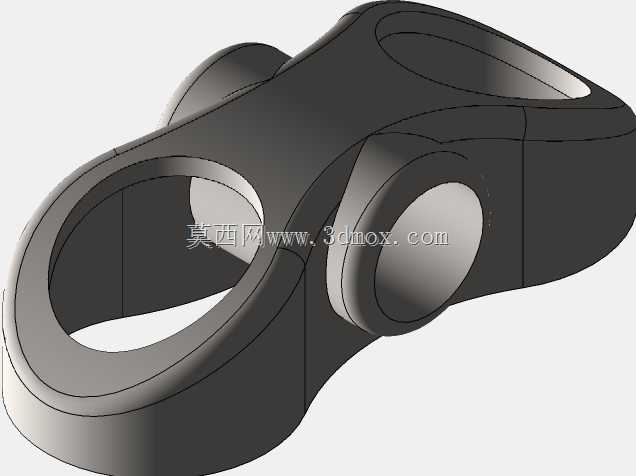

　　这类带多组同轴通孔的异形铰接结构件，常出现在需要多维度转动传递的机械连接节点中，比如连杆机构的中间转接位置、工装夹具的角度调节关节、小型设备的活动支撑部位，核心作用是实现两个及以上运动部件的铰接联动，同时承担对应方向的载荷传递，避免运动过程中出现卡滞或应力集中断裂的问题。从结构设计逻辑来看，该零件采用一体化铸锻后机加工的成型思路，主体为流线型变截面实体，没有多余的减重镂空，是因为这类铰接件在工作中需要同时承受径向的剪切力、轴向的拉压力以及运动过程中的交变冲击载荷，变截面的过渡设计能够让应力沿着零件轮廓平滑传递，避免直角位置出现应力集中导致的疲劳失效。三组通孔的轴线呈空间交错布置，其中大尺寸通孔用于穿装主铰接销轴，

　　通常和固定端的支座连接，承担主要的支撑载荷，孔位内壁设计有均匀的壁厚，能够保证销轴装配后有足够的接触面积，降低单位面积的接触压强，减少长期转动带来的磨损；侧面的两组小尺寸凸台通孔，用于连接活动端的连杆或调节杆件，凸台结构的设计既能够增加孔位的轴向配合长度，提升销轴装配后的同轴度稳定性，又不会额外增加主体结构的整体重量，平衡了结构强度和零件自重的需求。在安装边界层面，该零件的最大外轮廓需要匹配相邻部件的运动避让空间，所有通孔的同轴度公差需要控制在合理范围内，否则装配后会出现销轴卡滞、转动阻力过大的问题，孔位端面的垂直度也有明确要求，保证和配套垫片、轴套的贴合度，避免运动过程中出现偏磨。实际建模过程中，需要先确定三个孔位的空间轴线位置，

　　搭建整体的骨架线，再通过多段放样生成主体的流线型轮廓，之后对所有棱边做倒圆角处理，倒圆角的半径需要根据相邻面的壁厚匹配，避免出现壁厚不均的问题，最后对孔位做拉伸切除并添加孔口的倒角，方便销轴装配时的导入。这类结构件在实际应用中，通常会在孔内加装铜套或者自润滑轴承，降低转动摩擦系数，延长零件的使用寿命，零件的材质一般选用中碳钢经调质处理，兼顾强度和韧性，能够承受交变载荷下的长期使用。在做结构校验的时候，需要重点关注大孔和侧孔连接位置的应力分布，因为这个位置是载荷传递的交汇区域，也是最容易出现失效的部位，通过有限元分析可以看到，流线型的外轮廓能够让这个区域的应力值降低30%左右，相比直角过渡的结构，疲劳寿命有明显提升。

　　另外零件表面没有多余的安装凸缘或者螺纹孔，所有连接都通过穿装销轴实现，这种无螺纹的连接方式更适合有频繁相对转动的场景，避免螺纹松动带来的连接失效问题，也方便后期的维护拆装，只需要打出销轴就可以完成零件的更换，不需要对周边部件做大面积拆解。在做装配适配的时候，需要注意该零件和相邻连杆的转动间隙，预留足够的活动角度，避免运动到极限位置时出现结构干涉，尤其是侧孔连接的杆件，转动平面和主孔的轴线存在固定夹角，建模时需要提前做运动仿真，验证全行程范围内的干涉情况，确保实际装配后机构能够顺畅运行。
