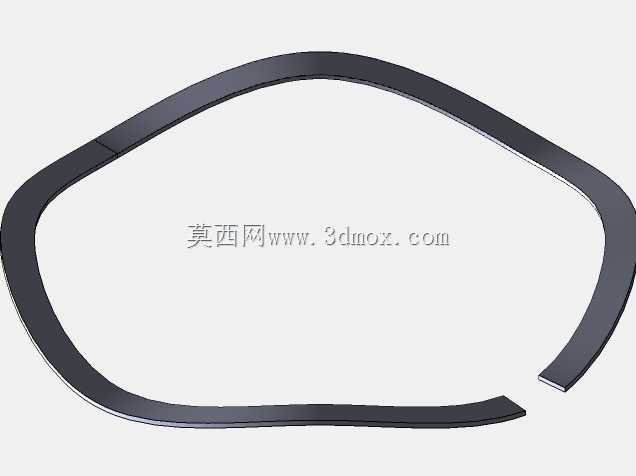

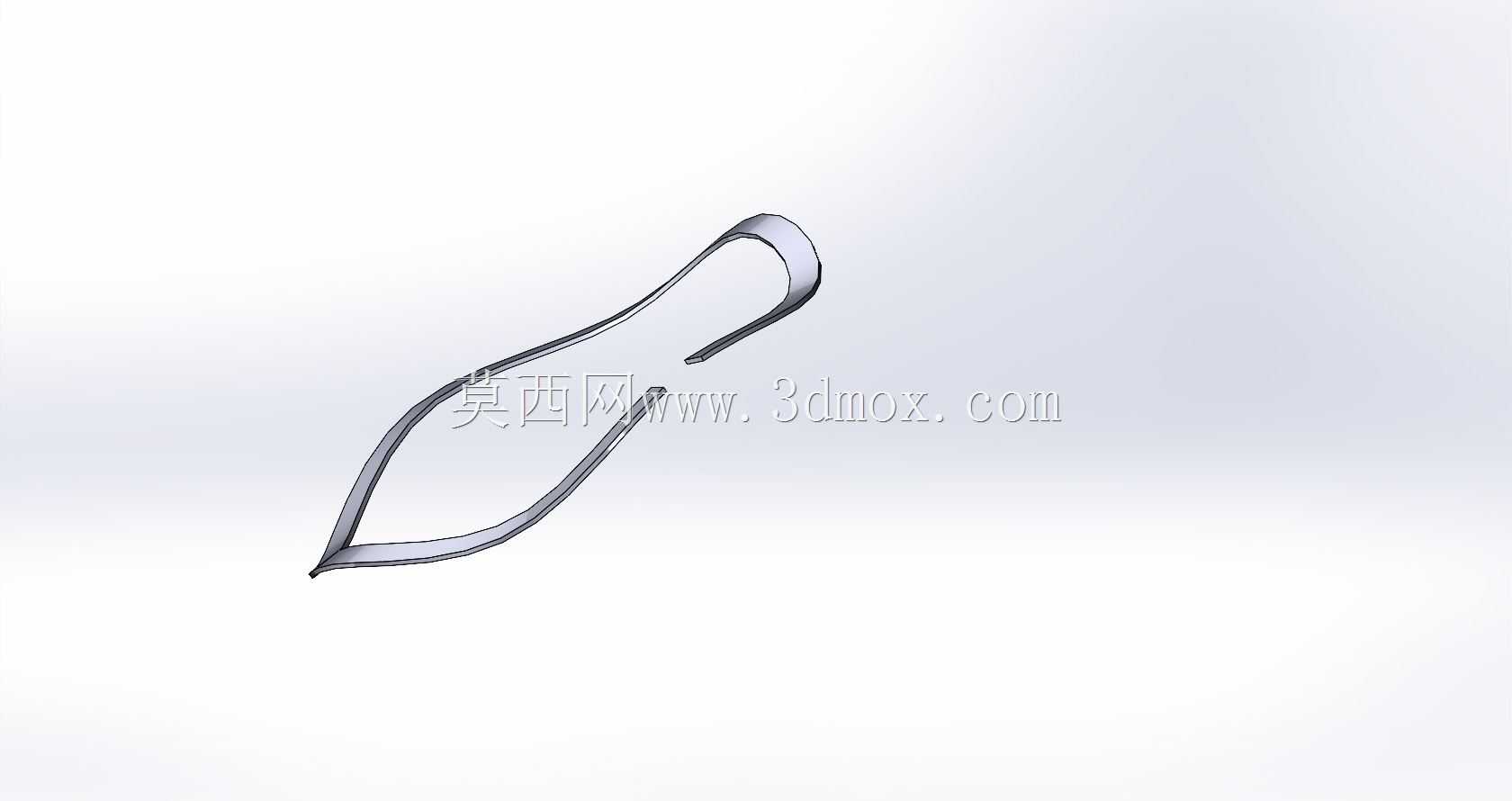

斯莫利SSR-0350-N波泉艺术波形弹簧结构

　　在精密仪器、小型机电设备的紧凑安装空间里，常规圆柱螺旋弹簧往往受限于轴向安装尺寸，无法同时满足低刚度、大变形量的载荷需求，这类波形弹簧的应用场景恰好覆盖了这类痛点。不同于普通冲压成型的波形垫片，该款波簧采用连续绕制成型工艺，整体为开口式无对接焊缝结构，波峰与波谷沿圆周方向均匀过渡，不存在传统叠层垫片的层间摩擦问题，载荷输出的线性度表现更稳定，在小行程的往复载荷工况下，不会出现因层间错位导致的载荷突变问题。从实际选型适配角度看，这类波簧常被用于传感器内部的预紧结构、精密轴承的轴向游隙消除、小型阀门的阀芯复位、电子连接器的接触压力保持等场景，尤其是在轴向安装空间被严格限制的仪器仪表内部，

　　其轴向安装高度仅为同载荷等级普通圆柱弹簧的三分之一左右，能够大幅压缩设备的整体轴向尺寸，给内部其他元器件留出更多布局空间。设计这类波簧时，首先要匹配安装腔的径向边界，波簧的外径需要与安装孔保持小间隙配合，内径要避开穿过波簧中心的轴类零件，避免工作过程中波簧径向窜动与周边零件发生剐蹭磨损；波数的选择直接关联弹簧的刚度特性，波数越多，相同变形量下的弹簧刚度越低，适配需要低预紧力、大补偿量的工况，波数越少则刚度越高，适合需要较大承载能力的预紧场景。该款波簧的波形曲线为平滑连续的圆弧过渡，没有尖锐的折弯转角，在承受交变载荷时，应力集中系数远低于带直角折弯的弹性元件，疲劳寿命能够满足长期往复工作的需求，

　　开口端的设计避免了闭合式波簧在受热膨胀时出现的径向卡滞问题，在高低温变化的工作环境下，波簧可以沿圆周方向自由伸缩，不会因热胀冷缩产生额外的附加载荷影响预紧精度。在实际装配过程中，这类波簧不需要额外的导向套结构，只要安装孔与中心轴的尺寸公差控制在合理范围，波簧在压缩过程中不会出现歪扭、失稳的情况，相比普通圆柱弹簧需要搭配导向杆或导向套的安装要求，能够进一步减少配套零件的数量，简化整体装配流程。从功能特性上看，该波簧的载荷特性经过精准调校，在额定工作变形区间内，载荷偏差可以控制在很小的范围内，能够为被预紧的零件提供稳定的轴向压力，比如在传感器装配中，稳定的预紧力可以避免敏感元件因振动出现间隙，保证信号输出的稳定性；在轴承预紧应用中，

　　合适的预紧力可以消除轴承的轴向游隙，降低轴承运转时的振动与噪声，提升轴承的旋转精度与使用寿命。需要注意的是，这类波簧的工作行程不能超过其设计的最大压缩量，过度压缩会导致波峰位置出现塑性变形，永久丧失弹性性能，选型时需要根据实际工作行程预留足够的余量，同时要考虑工作环境的温度、腐蚀介质等因素，匹配对应的材料表面处理工艺，避免弹簧过早出现腐蚀失效。在三维建模过程中，这类波簧的建模难点在于波形曲线的连续过渡，需要保证每个波峰波谷的曲率一致，沿螺旋升角方向的曲面平滑连接，不能出现曲面褶皱、曲率突变的问题，否则在后续做有限元仿真分析时，会在曲率异常位置出现虚假的应力集中点，影响仿真结果的准确性；建模时还要严格控制波簧的截面尺寸、自由高度、波峰波谷的轴向高度差，保证模型参数与实际零件的尺寸一致，方便后续在装配体中做干涉检查、运动仿真，验证波簧在压缩到工作高度时是否会与周边零件发生干涉，以及压缩过程中的变形范围是否在安装腔的允许边界内。
