对顶波形波纹弹簧弹性缓冲结构

　　在精密传动与紧凑安装的机械结构场景里，常规圆柱螺旋压缩弹簧往往受限于安装空间高度，无法在短行程内提供稳定的弹性力输出，这类对顶式波形弹簧的设计，正是为了填补小安装空间下的弹性补偿需求缺口。从实际应用场景来看，这类波簧常被用在伺服电机的轴承预紧结构里，替代传统的圆柱弹簧，在电机端盖与轴承外圈之间的狭小环形空间内，提供均匀的轴向预紧力，抵消轴承运转过程中因热胀冷缩产生的轴向窜动，同时避免预紧力过大导致的轴承额外磨损。除了电机预紧场景，在汽车离合器的分离机构、液压阀的阀芯复位结构、精密仪器的减震缓冲工位，也能见到这类波形弹簧的应用，尤其是在轴向安装尺寸被严格限制的场合，波簧能以仅为普通圆柱弹簧三分之一到二分之一的安装高度，实现同等刚度的弹性力输出，大幅压缩整体结构的轴向尺寸。

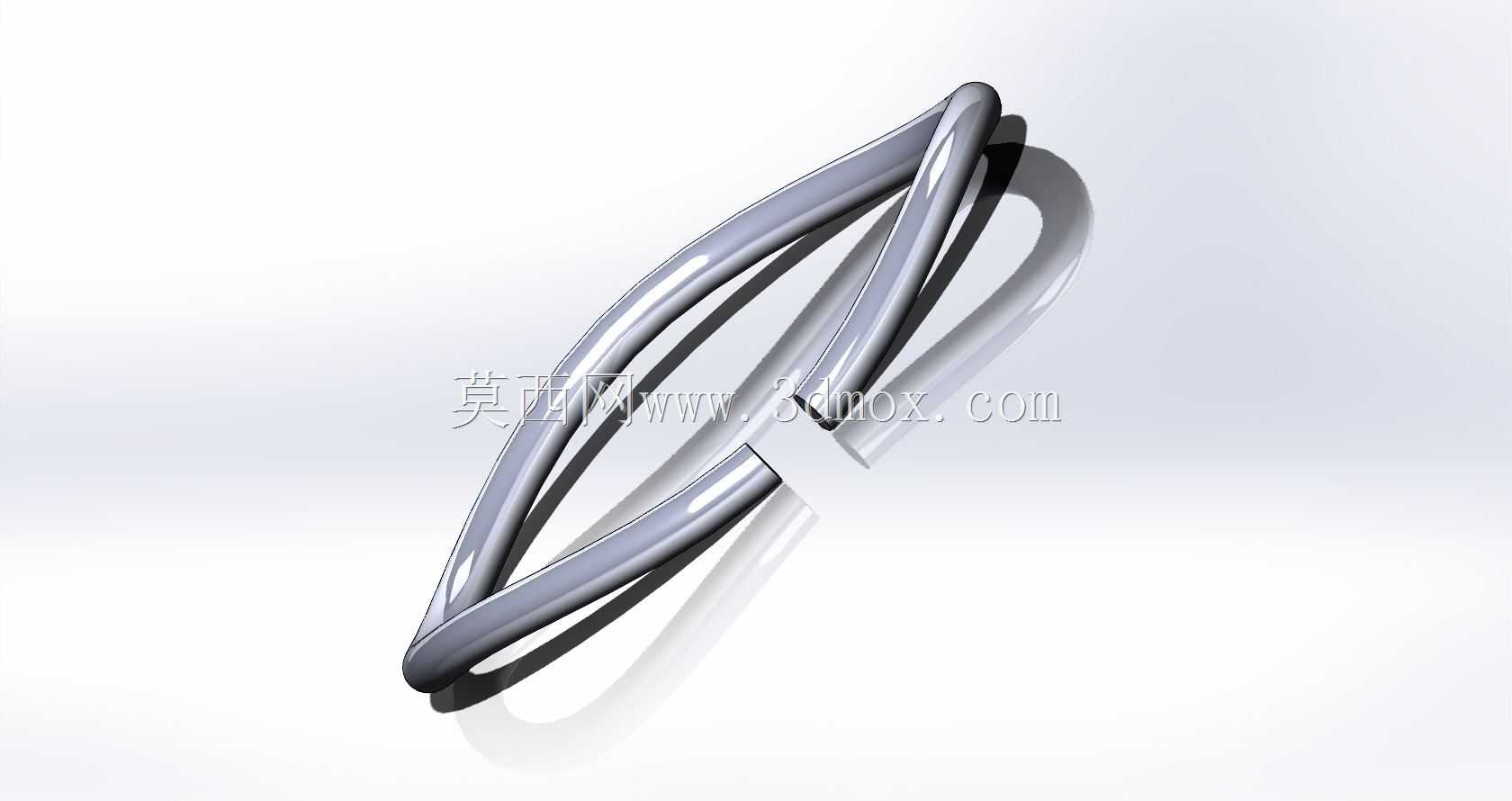

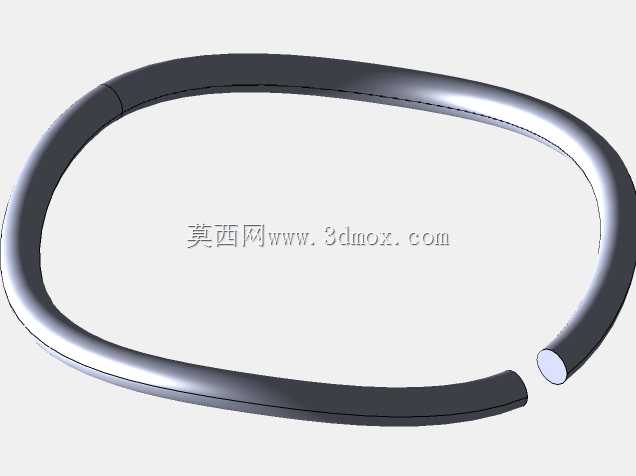

　　从功能特性来看，这款对顶波形弹簧采用多层波峰对顶叠合的结构，区别于单层波簧的小载荷特性，多层对顶的结构可以通过调整叠合的层数，匹配不同的载荷需求，波峰与波谷的圆滑过渡设计，能避免应力集中在弯折点位，提升循环载荷下的疲劳寿命。弹簧的开口设计属于搭口式结构，安装时可以通过轻微扩张开口，直接卡入对应安装槽内，不需要额外的导向轴做径向限位，在部分无法从轴端套装的装配场景里，这种开口结构能大幅降低装配难度，减少装配工序的耗时。

　　从设计思路层面拆解，这款波簧的建模过程首先要确定适用的环形安装边界，也就是弹簧的内径与外径尺寸，通常内径要比适配的安装轴径大0.1到0.3毫米，避免轴与弹簧内径发生摩擦剐蹭，外径要比安装腔的内径小0.2到0.4毫米，预留出弹簧受压变形时的径向膨胀余量，防止弹簧卡滞在腔体内。波峰的数量设计需要结合载荷均匀性要求，通常3到6个波峰的设计最为常见，波峰数量过少会导致弹性力输出不均匀，受压时容易出现偏斜，波峰数量过多则会提升加工成型的难度，同时降低单圈的变形行程。波形的曲率半径需要经过反复校核，确保在最大压缩量下，弹簧各点位的应力不超过材料的屈服强度，避免出现塑性变形导致弹力失效。

　　在安装边界的考量上，这类波簧的工作行程通常控制在自由高度的20%到30%之间，不建议超过自由高度的35%，否则会大幅缩短弹簧的疲劳寿命。安装时需要保证弹簧两端的支撑面与弹簧轴线垂直，垂直度误差建议控制在0.1毫米以内，否则受压时会出现单侧受力过大的情况，导致波峰局部过载断裂。如果是在有腐蚀环境的场景下使用，这类波簧通常会选用不锈钢材质加工，表面做钝化处理，普通工况下则选用65Mn或者60Si2Mn弹簧钢，经过淬火回火处理后达到要求的硬度与弹性极限。建模过程中需要注意波峰与波谷的平滑过渡，不能出现尖锐的折角，否则在有限元应力分析时会出现虚假的应力集中点，影响后续的仿真校核准确性，搭口位置的重叠量需要控制在一个波距的10%左右，重叠量过小会导致弹簧受压时搭口脱开，重叠量过大则会增加弹簧的径向尺寸，影响正常安装。
