带M32螺纹孔轮辐式压式称重测力传感结构

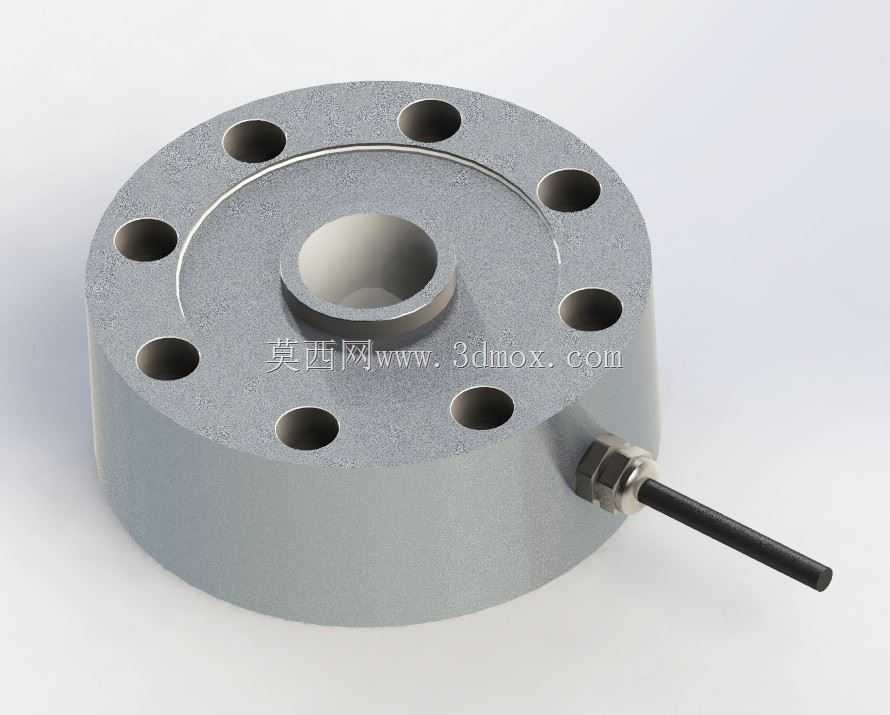

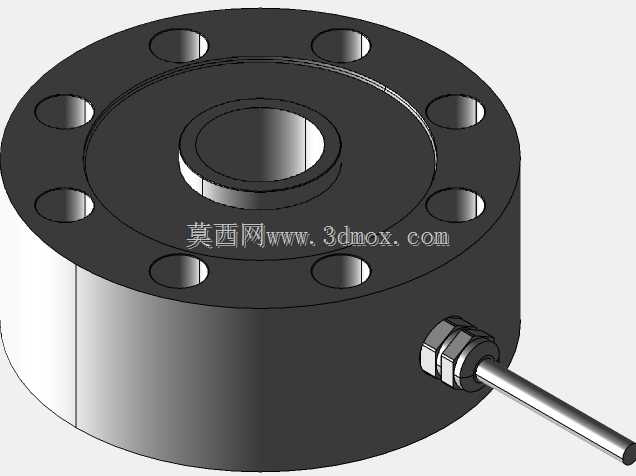

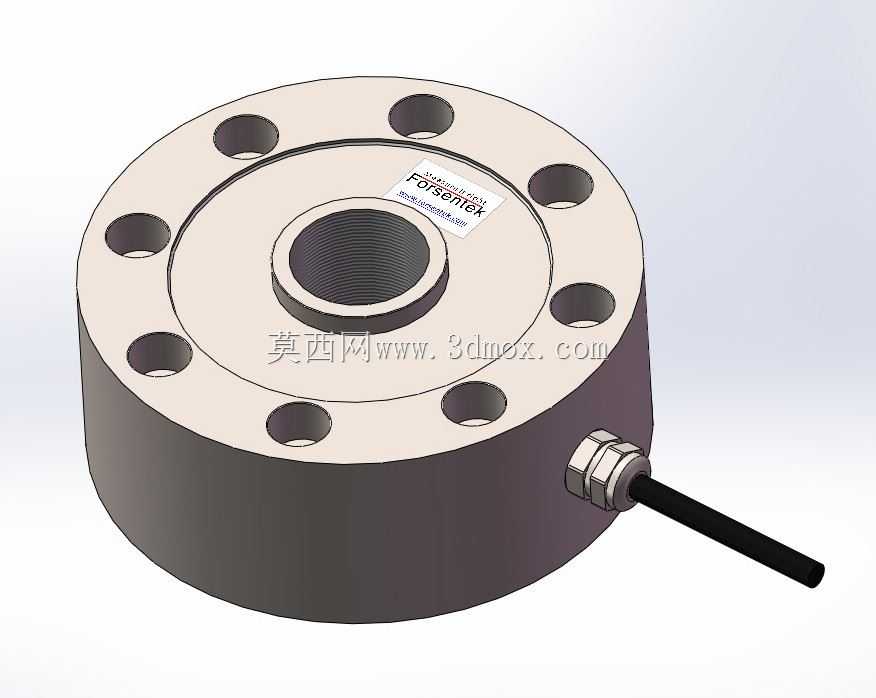

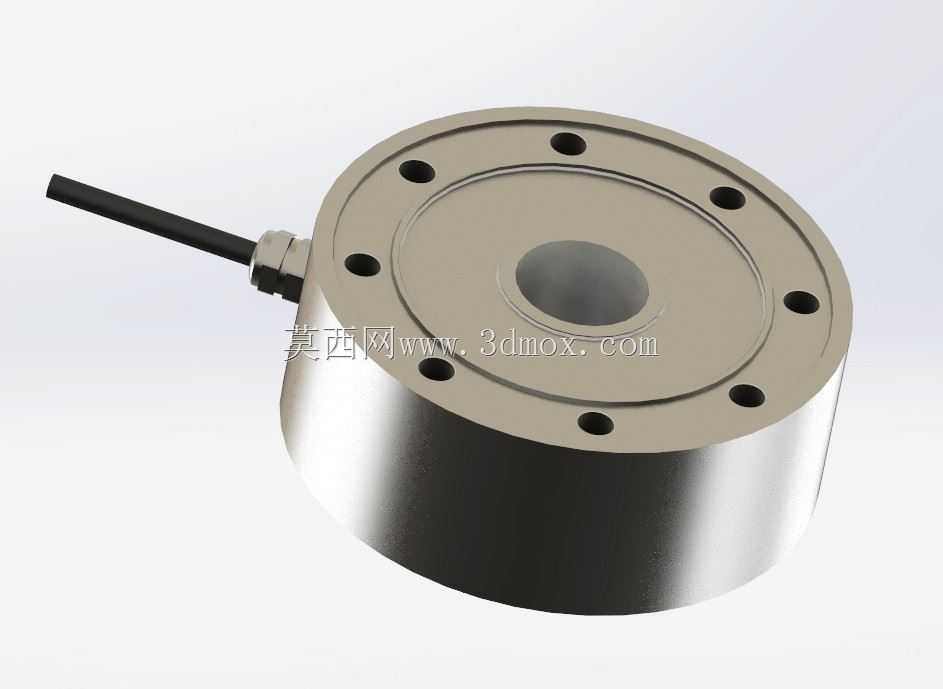

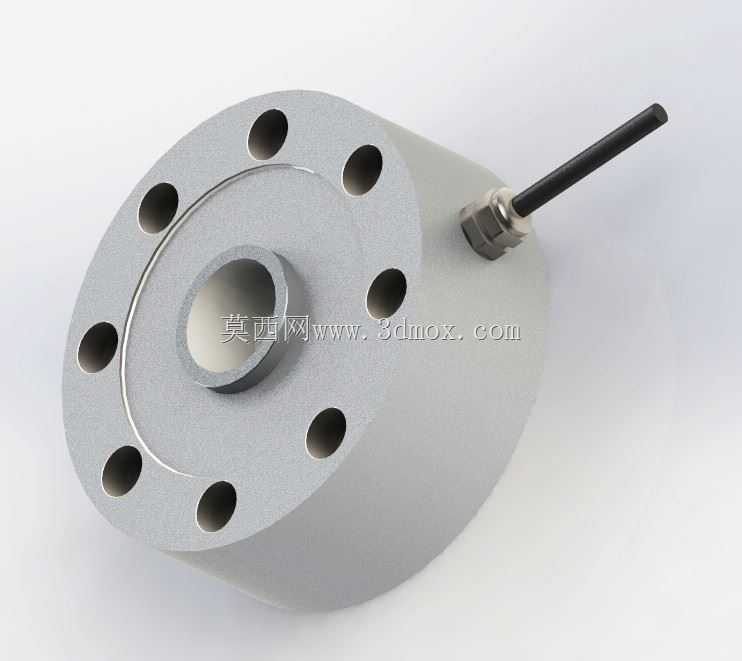

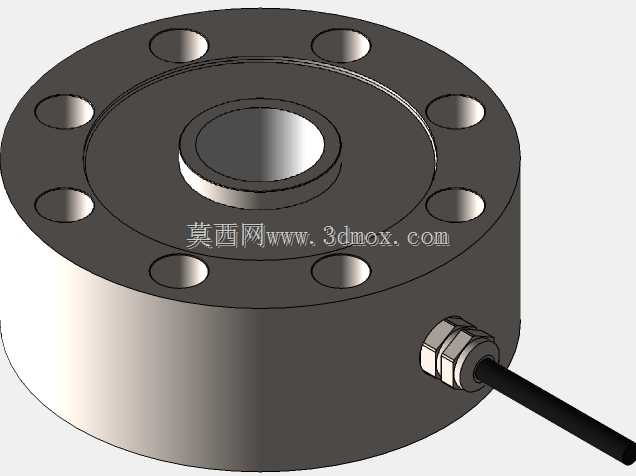

　　在工业称重计量、载荷监测类设备的结构设计环节，这类压式测力传感结构是整套测力系统的核心受力转换部件，常被集成在料仓称重支座、大型平台秤承压端、压机压装力检测工位、起重设备超载监测点位中，承担将垂直方向的物理压力线性转换为可采集电信号的核心作用。不同于小量程悬臂梁式传感结构，该款轮辐构型的压式传感单元针对100kN到250kN区间的中大量程载荷设计，整体采用圆柱主体搭配端侧法兰安装面的构型，主体承压端预留标准M32内螺纹孔，可直接与被测载荷端的外螺纹连接件旋合装配，无需额外设计转接压头结构，能大幅减少装配链路中的间隙误差，避免偏载带来的测量精度损失。从结构设计逻辑来看，该传感单元的轮辐弹性体采用一体化加工思路，

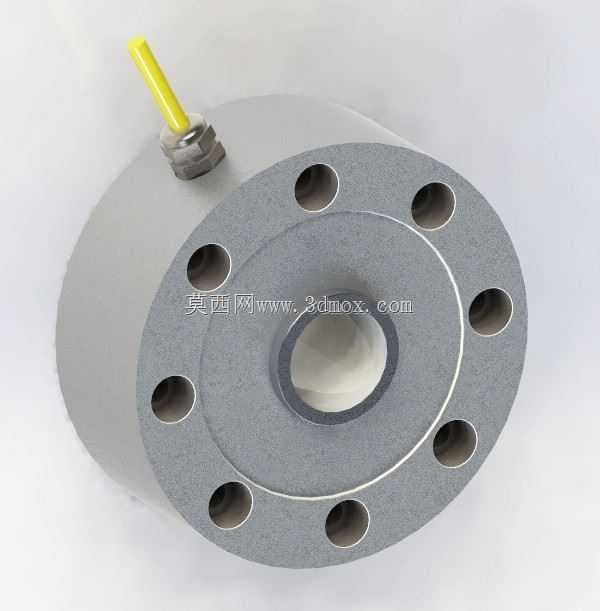

　　弹性应变区均匀分布在法兰端与中心承压台之间的辐条结构上，周向均匀布置的8个安装通孔可配合高强度螺栓与设备基座刚性连接，安装面的平面度公差控制在0.02mm以内，能保证受力时弹性体的应变均匀传递，不会因安装面翘曲产生附加应力干扰测量结果。侧面出线端采用防水航插结构搭配黄色防护线缆出线，可适配车间多尘、轻度溅水的常规工业工况，线缆根部做了防弯折应力释放设计，避免设备运行过程中线缆反复弯折导致的线芯断裂问题。在实际选型适配时，需要重点关注该传感结构的安装边界尺寸：主体圆柱外径与法兰安装面的外径差控制在合理区间，安装孔的中心圆直径需与设备基座的预留安装孔位完全匹配，M32螺纹孔的旋合深度要满足连接件的啮合长度要求，

　　一般不小于螺纹公称直径的1.2倍，才能保证大载荷下螺纹连接不会发生滑牙失效。这类压式传感结构的受力方向严格限定为垂直沿中心轴线方向，设计集成时需要在上下连接端设置球面调心结构，抵消安装过程中不可避免的微小角度偏差，避免侧向力作用在弹性体上导致测量值漂移甚至结构损坏。不同于拉压双向传感结构，该款为纯压向受力设计，弹性体的应变片布片方式专门针对压向载荷做了温度补偿与线性校准，在满量程范围内的非线性误差可控制在0.05%FS以内，能满足工业级计量设备的精度要求。在三维建模过程中，需要重点还原弹性体的辐条截面尺寸、安装孔的位置度公差、螺纹孔的小径与大径尺寸，同时要预留出线端的线缆安装空间，避免后续装配时线缆与周边结构件发生干涉。

　　很多设备设计人员在集成这类传感结构时，容易忽略安装面的刚度要求，若基座安装板厚度不足，加载时安装板发生形变会连带弹性体产生非测量方向的应变，直接导致测量数据出现偏差，因此建模时需要同步校核基座安装板的刚度，保证在满载荷作用下安装面的变形量不超过0.01mm。另外，该传感结构的整体高度尺寸需要纳入设备的整体高度链计算，尤其是在平台秤、料仓称重这类对安装高度有严格限制的场景中，要提前核算传感单元本体高度加上上下连接件的总高度，避免出现安装空间不足的问题。周向安装孔的沉台深度也需要精准还原，保证螺栓拧紧后螺栓头不会高出法兰安装面，避免影响承压面的贴合效果。出线端的朝向也需要在装配设计时提前规划，结合设备的走线方向调整传感单元的周向安装角度，保证线缆能顺畅引出，不会出现过度弯折的情况。
