FS1000A433Mhz射频发射模块结构设计

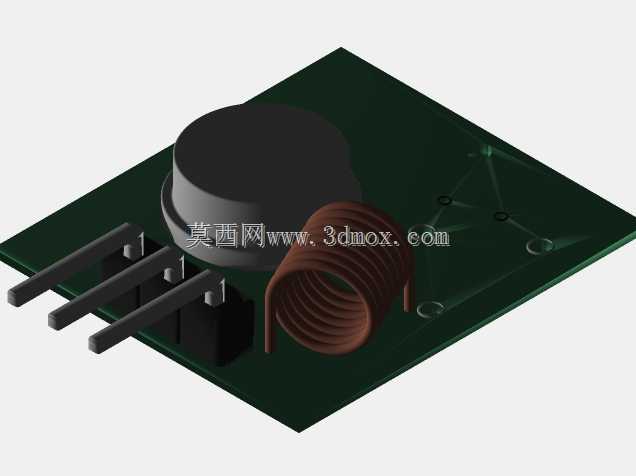

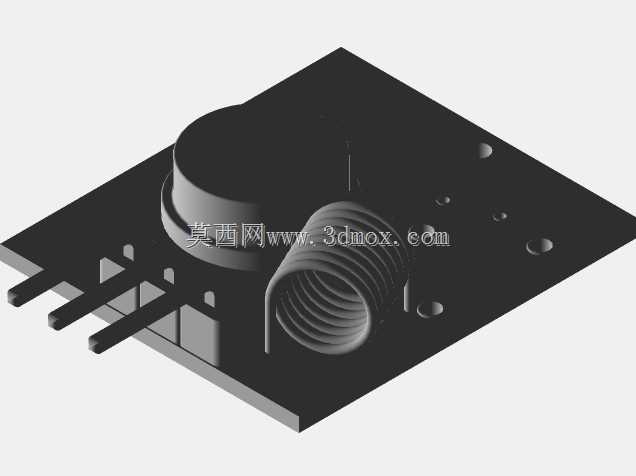

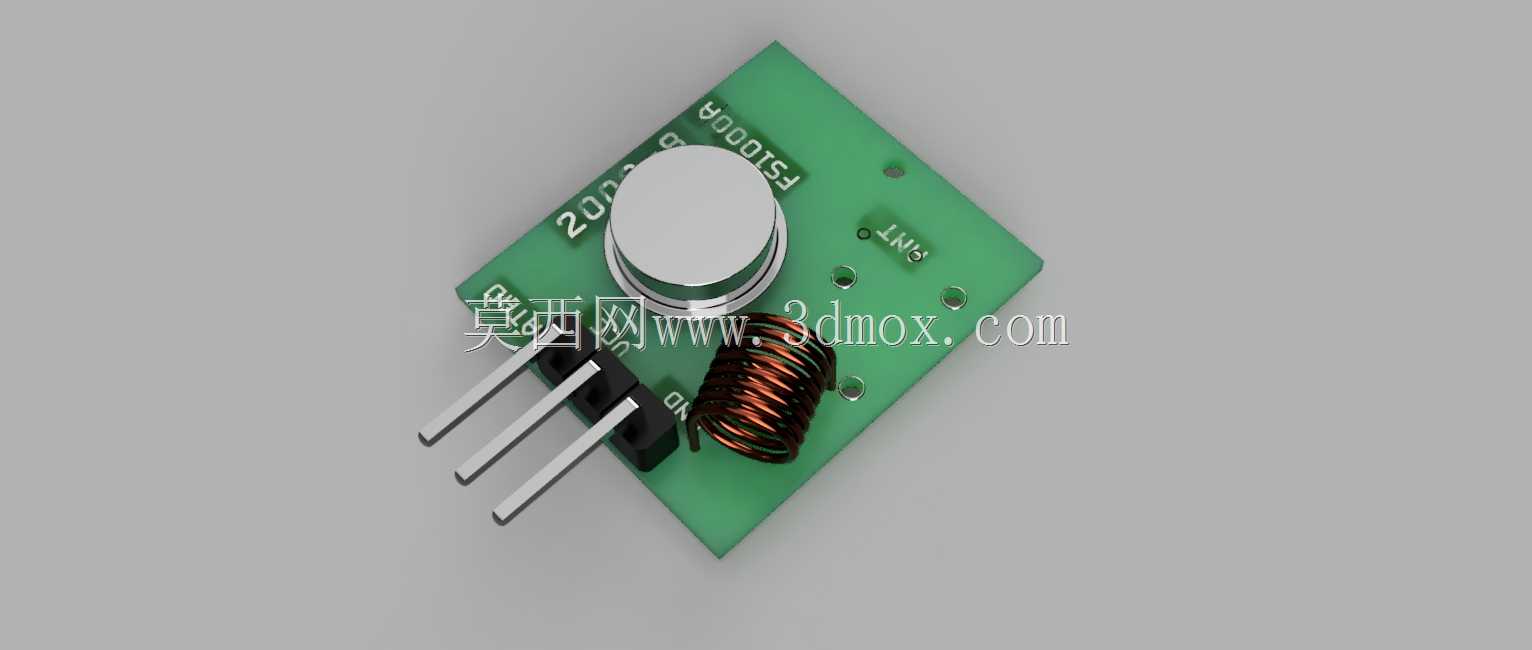

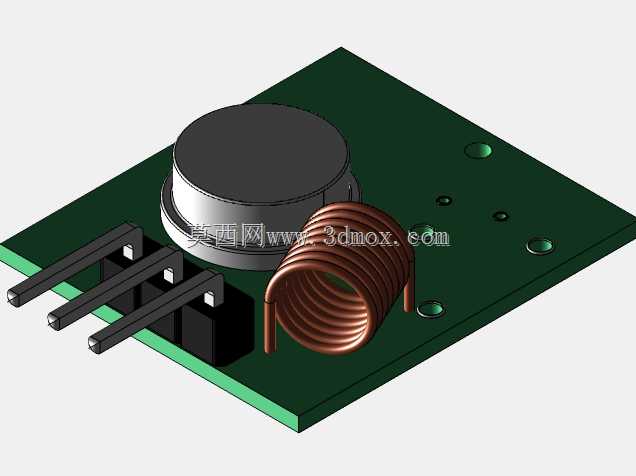

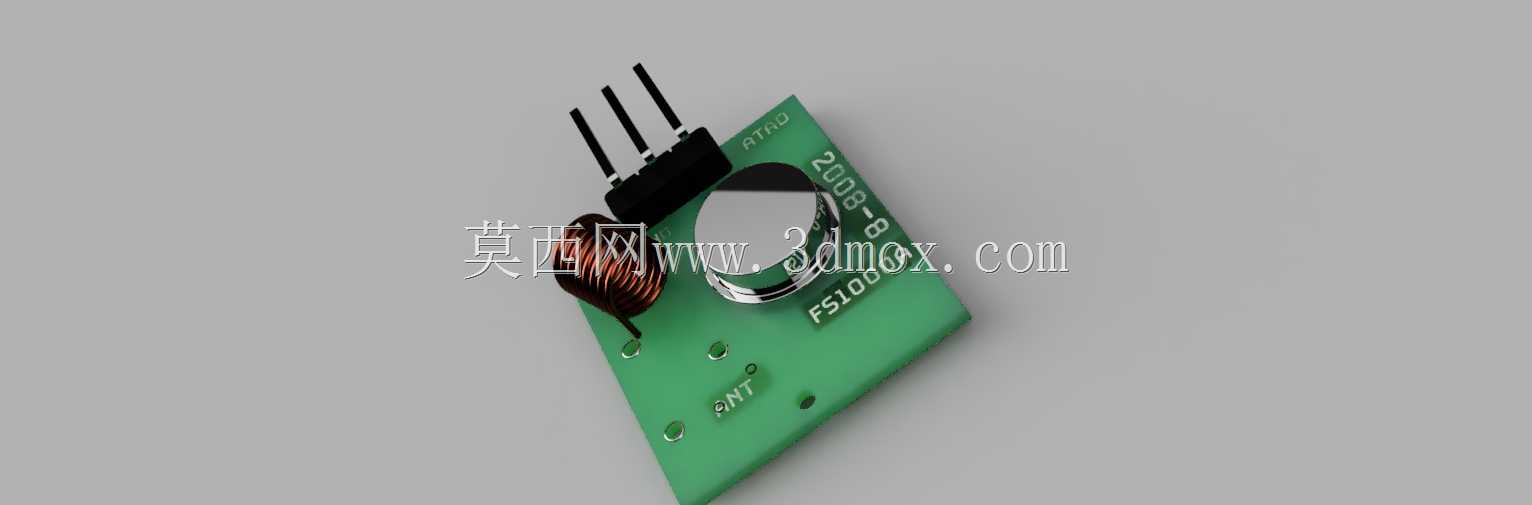

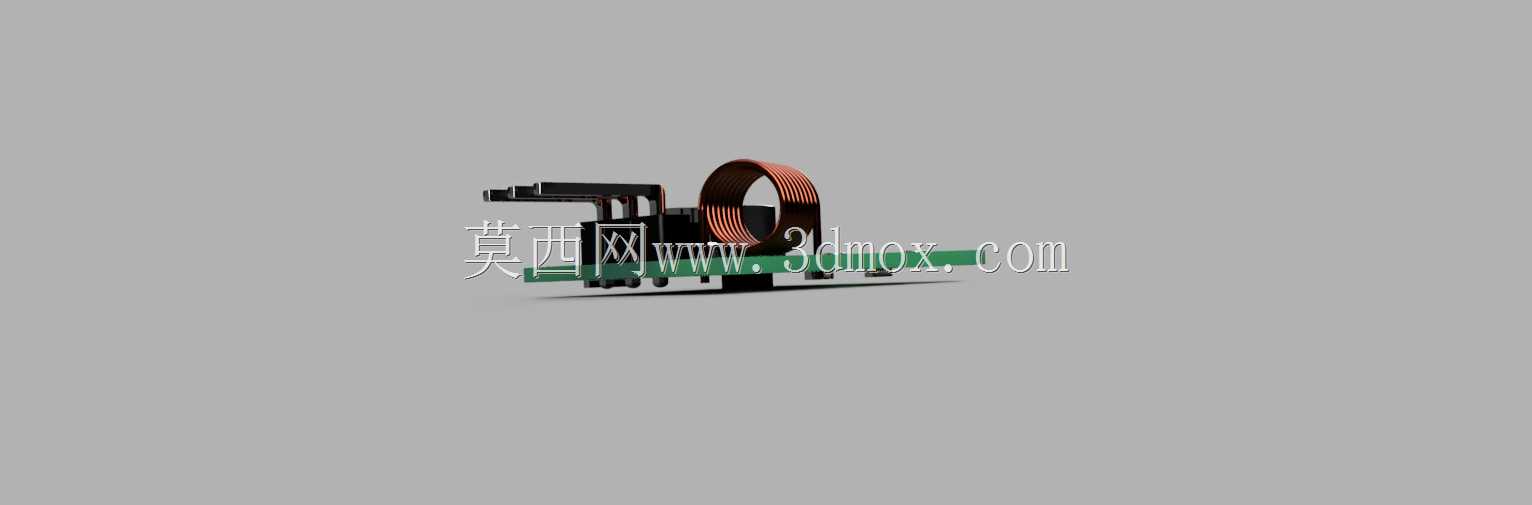

　　在嵌入式开源硬件的无线数据传输场景中，这类433Mhz频段的射频发射模块是短距离低速无线通信的常用硬件载体，常被搭配Arduino、Raspberry Pi这类开源主控板使用，覆盖家居智能改造、小型物联网节点搭建、创客项目原型验证、工业现场简易无线信号触发等多个实际应用场景。从实际使用需求出发，这类模块的设计首先要兼顾小型化与易焊接性，PCB板采用绿色FR-4基材，整体外形为带切角的矩形结构，板边预留的三个直插引脚分别对应电源、地、数据输入功能，引脚间距符合标准2.54mm排针间距规范，既可以直接插在面包板上做原型调试，也可以通过排针焊接固定在定制载板上，适配不同开发阶段的安装需求。板载的绕线电感是射频匹配电路的核心部件，

　　其绕制匝数、线径、线圈直径都经过匹配调试，确保433Mhz频段的信号发射效率，旁边的声表谐振器则负责稳定发射频率，避免因电源波动、温度变化导致的频率偏移，保证接收端能够稳定捕获信号。模块上预留的多个金属化安装孔，孔径适配M2规格的固定螺丝，既可以通过铜柱将模块架高安装，避免与底板其他元件产生电磁干扰，也可以直接贴装在绝缘衬垫上固定，安装边界灵活，不需要额外设计复杂的固定结构。从电路设计思路来看，模块采用极简的分立元件布局，将射频发射链路与电源输入路径做了物理分隔，大电流路径与高频信号路径分开走线，减少信号串扰，板上丝印清晰标注了引脚定义与元件参数，方便开发者在调试时快速排查接线问题。在实际用途上，这类模块不需要复杂的通信协议配置，

　　只需要给数据引脚输入高低电平信号，就能完成简单的开关量无线传输，比如搭配接收模块实现无线门铃、远程灯具控制、门窗磁信号上传、小型传感器节点的数据透传，在对传输速率要求不高、成本敏感的项目中，相比蓝牙、WiFi模块有着更低的功耗与更远的穿墙传输能力。结构设计上充分考虑了手工焊接的便利性，所有元件都采用直插封装，元件间距足够大，即使是手工焊接经验不足的开发者，也能顺利完成引脚焊接与元件替换，不会因为元件过密导致连锡、虚焊问题。模块的元件布局将易发热的功率元件布置在板边位置，利于工作时的热量散出，长时间连续工作也不会出现局部过热导致的频率漂移问题。在安装适配方面，模块整体厚度较薄，加上直插引脚后的总高度控制在合理范围内，

　　可以轻松塞进小型设备外壳内部，不需要为模块预留过大的安装空间，板边的切角设计则是为了防反接，开发者可以通过切角位置快速判断模块的安装方向，避免插反引脚导致的模块烧毁。从工程选型角度看，这类模块的射频输出功率符合国内短距离微功率无线电设备的使用规范，不需要额外申请无线电频率使用许可，适合在民用小型无线项目中批量使用，其稳定的工作特性与极低的BOM成本，也让它成为创客项目、小型物联网产品原型阶段的首选射频发射硬件。
