适用于开源硬件平台的红外避障检测模块

　　在小型移动机器人、智能小车、开源硬件创客项目的开发过程中，近距离障碍物检测是最基础的环境感知需求，这类需求往往不需要激光雷达这类高成本器件，红外反射式避障模块凭借成本低、响应快、接线简单的优势，成为入门级避障方案的首选。这款FC-51红外避障模块，就是针对这类场景设计的集成化检测部件，在做三维结构设计时，需要充分考虑模块的安装空间、接线余量、检测角度偏差，才能让模块的实际检测效果达到设计预期。

　　从实际使用场景来看，这类模块常被安装在小型AGV小车的前后侧、智能玩具的行进方向前端、自动门禁的触发端、流水线工件到位检测工位，检测距离通常在2cm到30cm区间内可调，能够满足近距离非接触检测的需求。模块采用红外发射管与接收管并排布局的结构，发射管向外发射特定频率的红外信号，当前方存在障碍物时，红外信号被反射回来，接收管接收到反射信号后，经过板载的比较器电路处理，直接输出高低电平信号，主控端不需要额外做信号解调，直接读取IO口电平就能判断前方是否存在障碍物，大幅降低了开发的接线与编程难度。

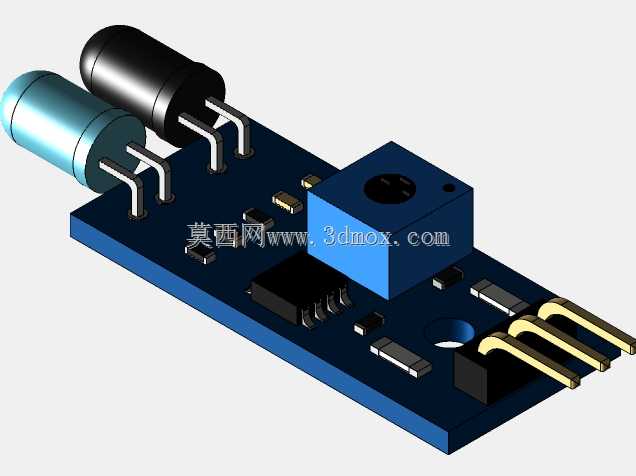

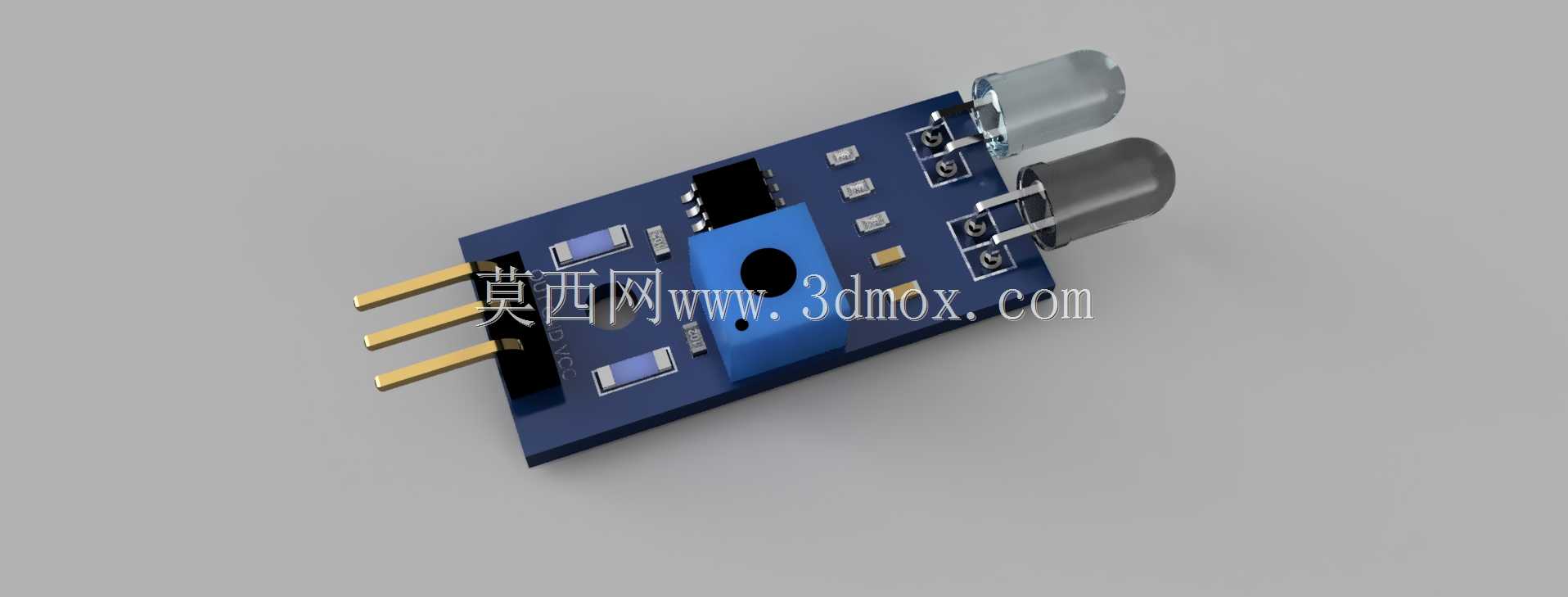

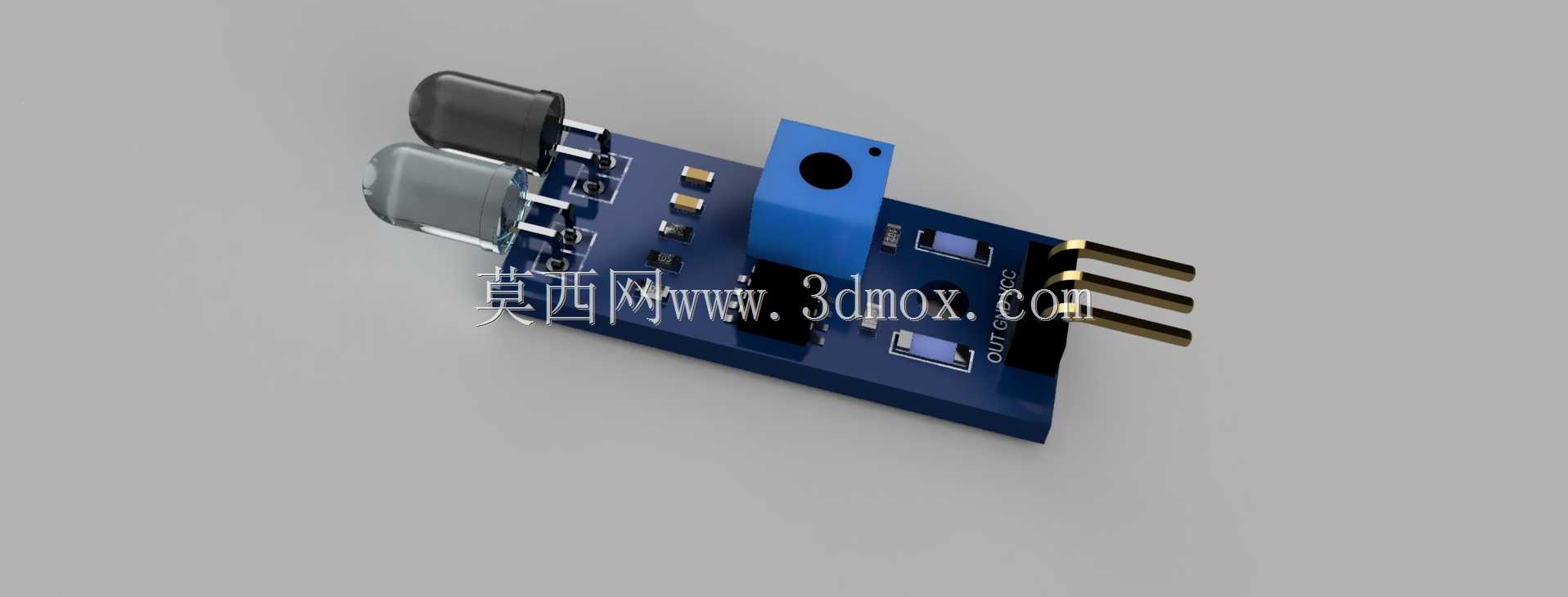

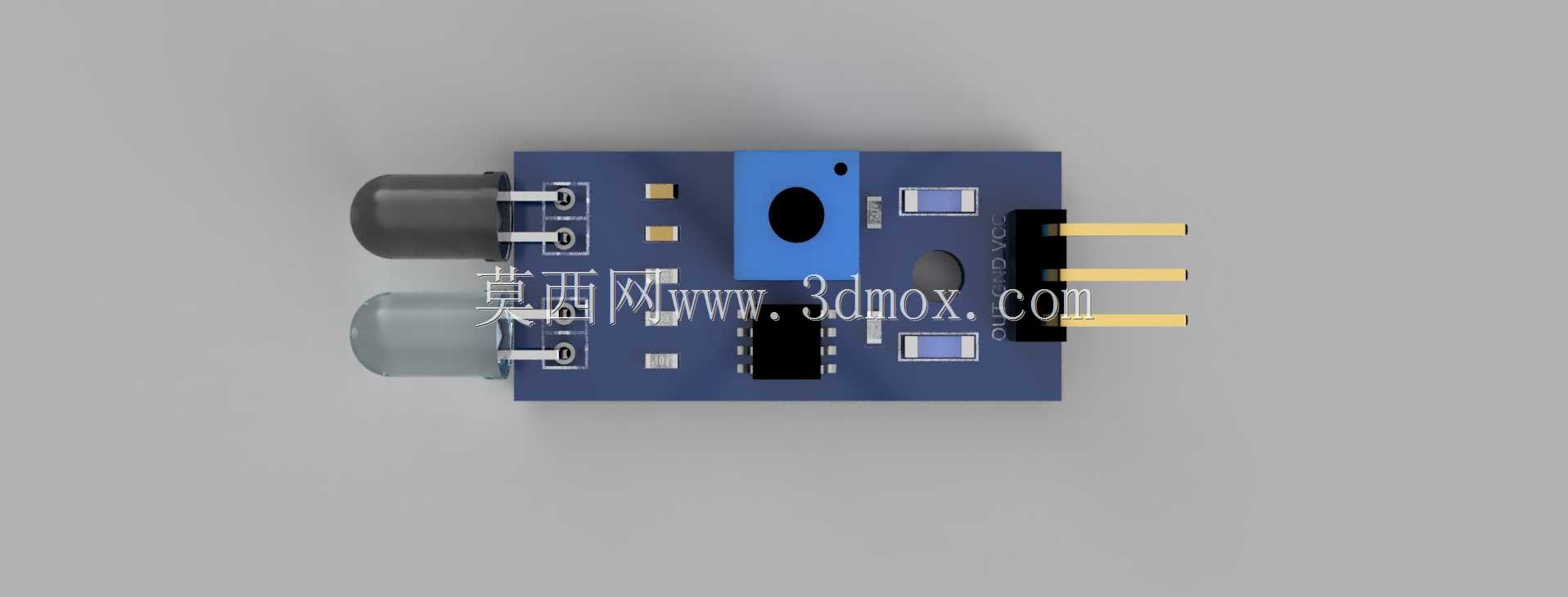

　　做结构设计时首先要关注模块的外形边界，整块PCB板为长条形布局，板载元件除了红外发射、接收管之外，还集成了电位器、电源指示灯、信号输出指示灯、限流电阻、比较器芯片，排针引脚从PCB的一端引出，采用标准2.54mm间距的直插排针，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到主控板，设计安装位时需要预留排针的接线空间，避免安装后杜邦线插头与其他结构件产生干涉。模块上的蓝色电位器用于调节检测距离的阈值，顺时针旋转电位器会增大检测距离，逆时针旋转则缩短检测距离，设计安装结构时要注意不要遮挡电位器的调节口，方便后期组装完成后做现场距离校准。

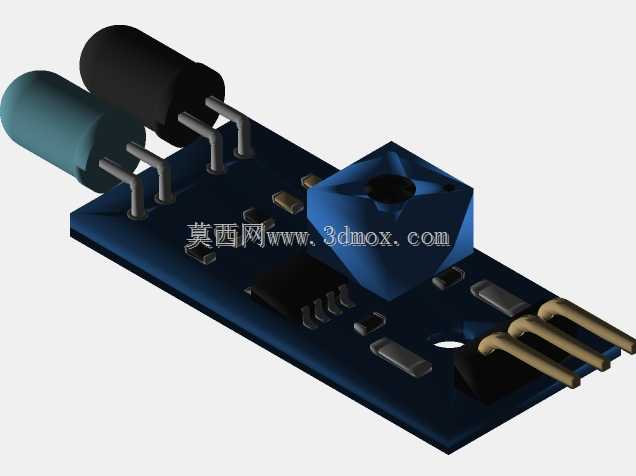

　　模块的两个红外管头部有圆柱形的黑色遮光罩，这个结构的作用是减少环境杂散光对接收管的干扰，避免自然光、室内灯光中的红外成分导致模块误触发，设计安装位时要注意不要遮挡这两个遮光罩的前端开口，同时要尽量避免模块安装位置正对强红外光源，比如暖光LED灯、直射的太阳光，否则会压缩模块的有效检测距离，甚至出现持续误触发的情况。模块的安装孔位在PCB板的两端，采用标准的M2螺丝安装孔位，设计固定结构时可以用铜柱将模块架离安装基面3-5mm，避免PCB背面的焊盘与金属结构件接触造成短路，同时也能让模块的检测面保持水平，保证检测角度的一致性。

　　从电路布局的设计思路来看，板载的两个LED指示灯分别对应电源接通状态和障碍物触发状态，当模块检测到障碍物时，信号指示灯会点亮，调试时不需要连接主控端，直接通过指示灯就能判断模块的触发状态，大幅提升了现场调试的效率。模块的供电电压范围为3.3V到5V，能够直接兼容Arduino、树莓派这类主流开源硬件的IO口电平，不需要额外做电平转换，接线时只需要连接电源正、电源地、信号输出三个引脚就能完成接线，对于快速原型开发来说，这种极简的接线方式能够节省大量的接线调试时间。

　　在实际结构集成时，还要注意模块的检测角度，这类反射式红外模块的检测锥角大概在35度左右，也就是说在模块正前方的锥形区域内的障碍物才能被稳定检测到，如果安装时模块的角度出现偏斜，就会出现检测盲区，比如将模块向上倾斜5度，近距离的地面障碍物就可能无法被检测到，设计安装支架时最好预留角度微调的结构，方便根据实际的检测需求调整模块的俯仰角度。另外要注意，不同颜色、不同粗糙度的物体对红外光的反射率差异很大，黑色哑光物体的反射率很低，有效检测距离会比白色反光物体近一半左右，做结构设计时要根据实际检测的物体材质，调整模块的安装距离和角度，保证检测的可靠性。

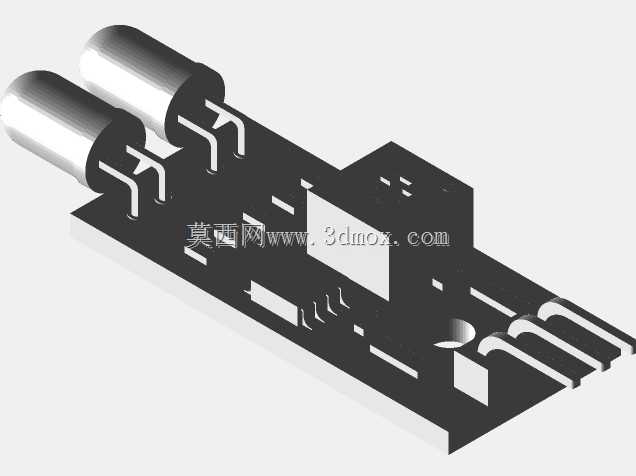

　　模块的PCB板采用FR-4材质，板厚1.6mm，整体结构强度足够应对普通的工业、创客场景的振动需求，不需要额外做加强结构，只要在安装时将两个固定孔都锁上螺丝，就能避免模块在设备移动过程中出现移位。在做三维建模时，要准确还原每个元件的外形高度，比如红外接收管和发射管的高度比PCB板高出12mm左右，电位器的高度比PCB板高出8mm左右，排针的高度比PCB板高出10mm左右，避免在结构装配时出现元件与外壳、其他电路板的干涉问题。
