适配Arduino与树莓派的DS3231实时时钟模块

　　在嵌入式开发与小型智能设备搭建场景中，精准的时间基准是很多功能实现的核心前提，这款实时时钟模块就是为解决主控断电后时间丢失、长时间运行计时漂移问题设计的功能组件，可直接对接Arduino、Raspberry Pi等主流开源硬件平台，为各类小型智能装置提供持续稳定的时间数据支撑。从实际应用场景来看，这类模块常被用在小型数据采集终端里，给采集到的温湿度、电压、开关量数据打上精准时间戳，方便后续做数据溯源与趋势分析；也会集成到定时触发的小型控制装置中，比如定时投喂器、定时灌溉控制器、桌面定时提醒装置，不需要依赖主控持续运行就能独立完成计时，配合中断引脚还能实现定时唤醒主控的功能，大幅降低低功耗装置的整体能耗。

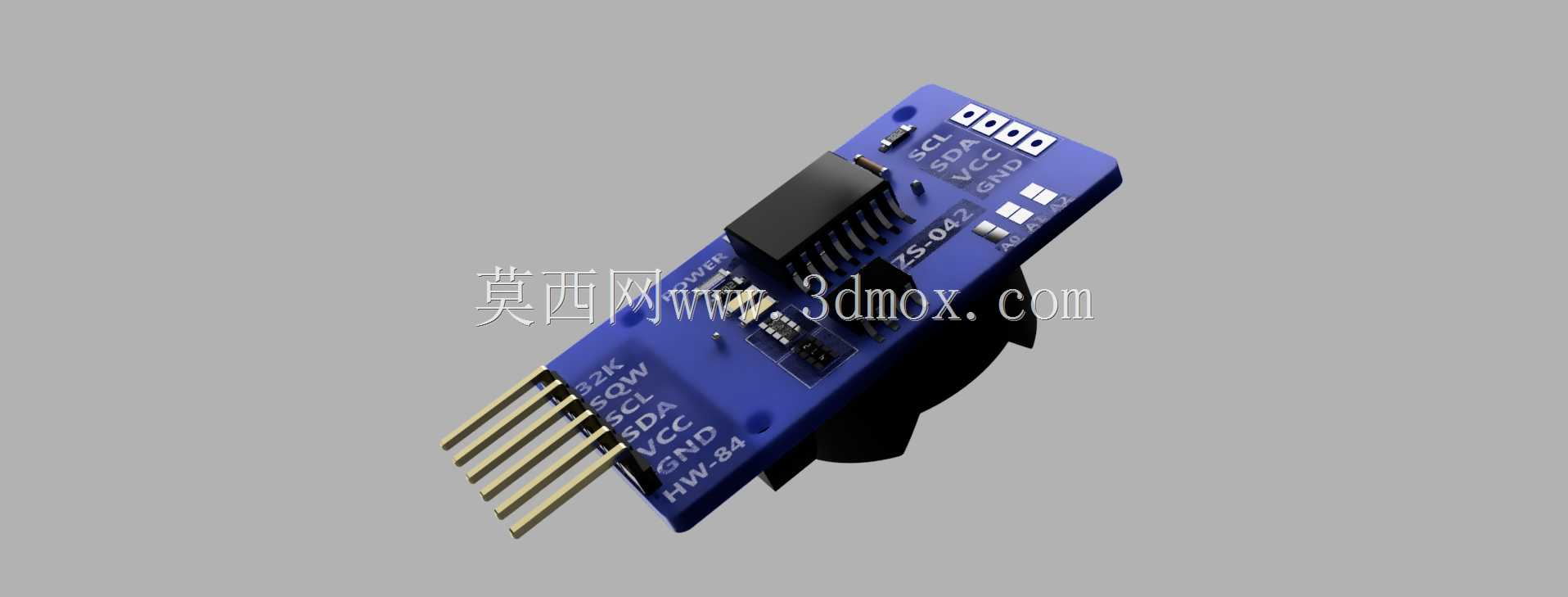

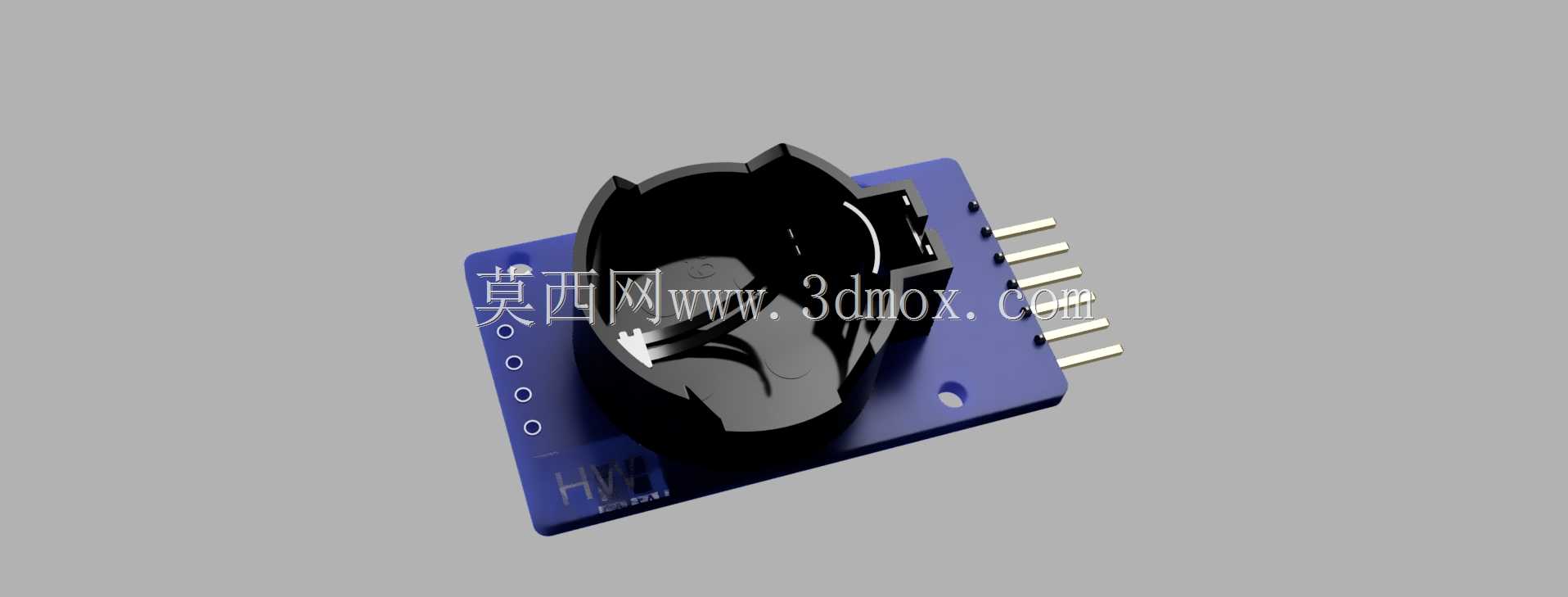

　　模块的功能设计围绕高精度计时需求展开，核心采用DS3231计时芯片，内置温度补偿晶振，能在较宽的温度范围内保持计时精度，避免普通晶振受温度影响出现的计时偏差问题；板载备用电池座，在主电源断开后可自动切换到备用电池供电，维持计时运行，重新上电后不需要重新校准时间，就能直接输出正确的时间数据。引脚排布做了标准化设计，侧边引出的排针包含电源、I2C通讯、中断信号、接地等功能引脚，间距采用通用的2.54mm标准排针间距，既可以直接插在面包板上做原型验证，也能通过杜邦线连接到各类主控板的对应IO口，不需要额外做引脚转接，适配大部分开源硬件的接线规范。

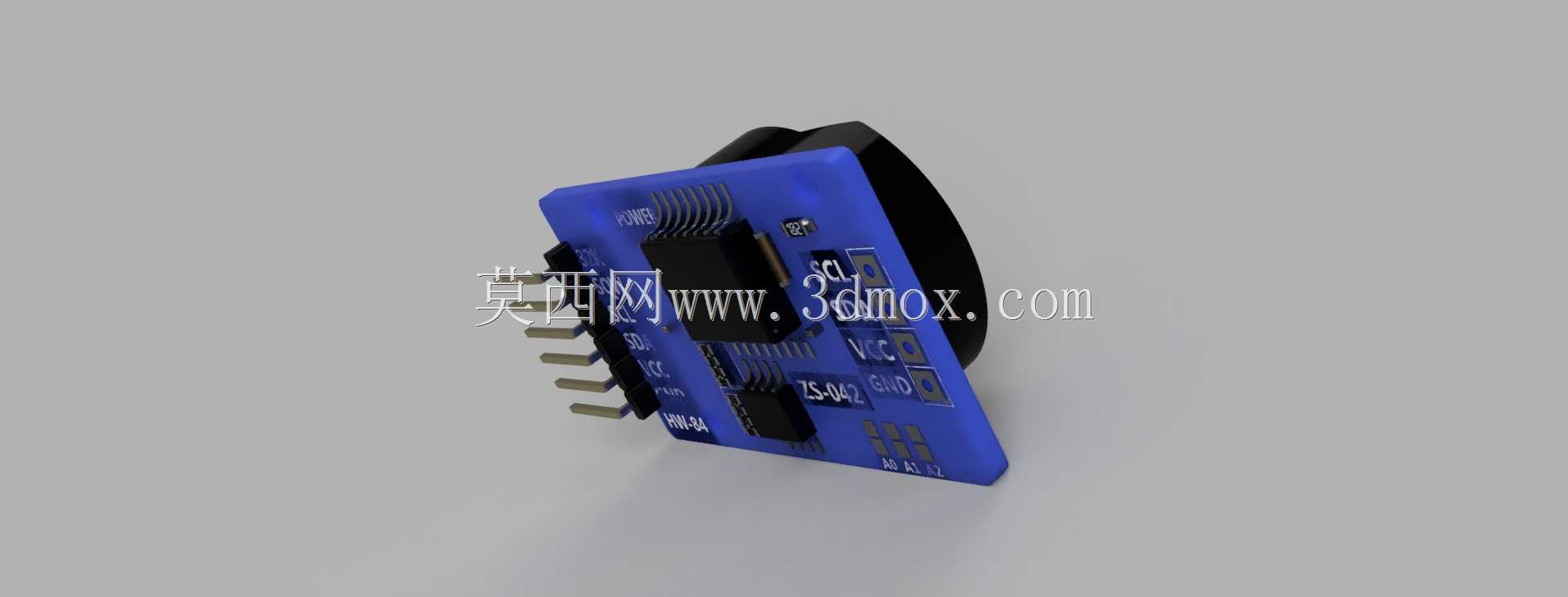

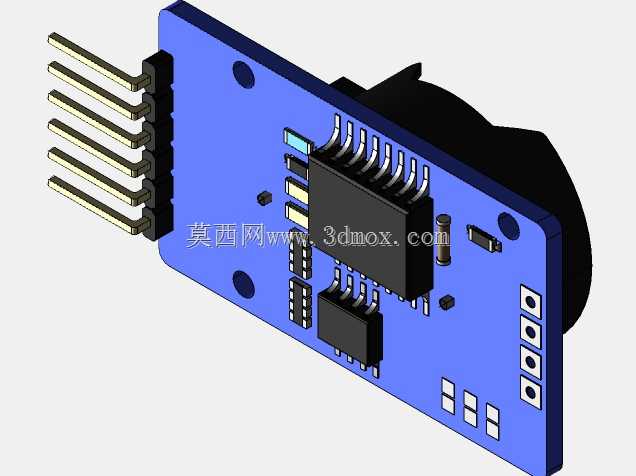

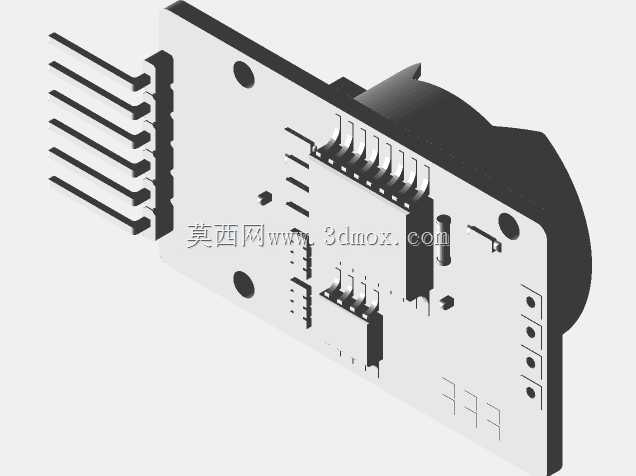

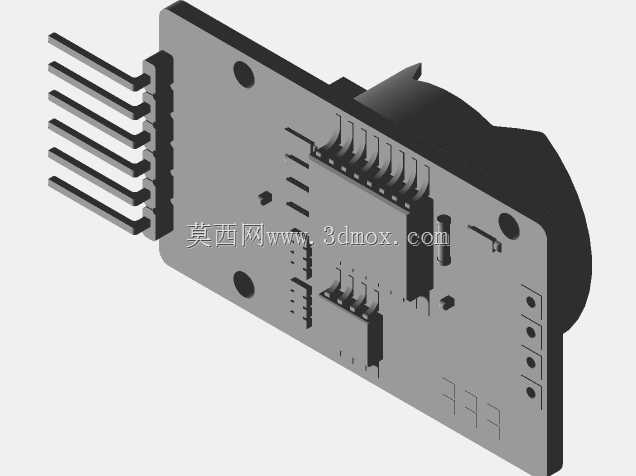

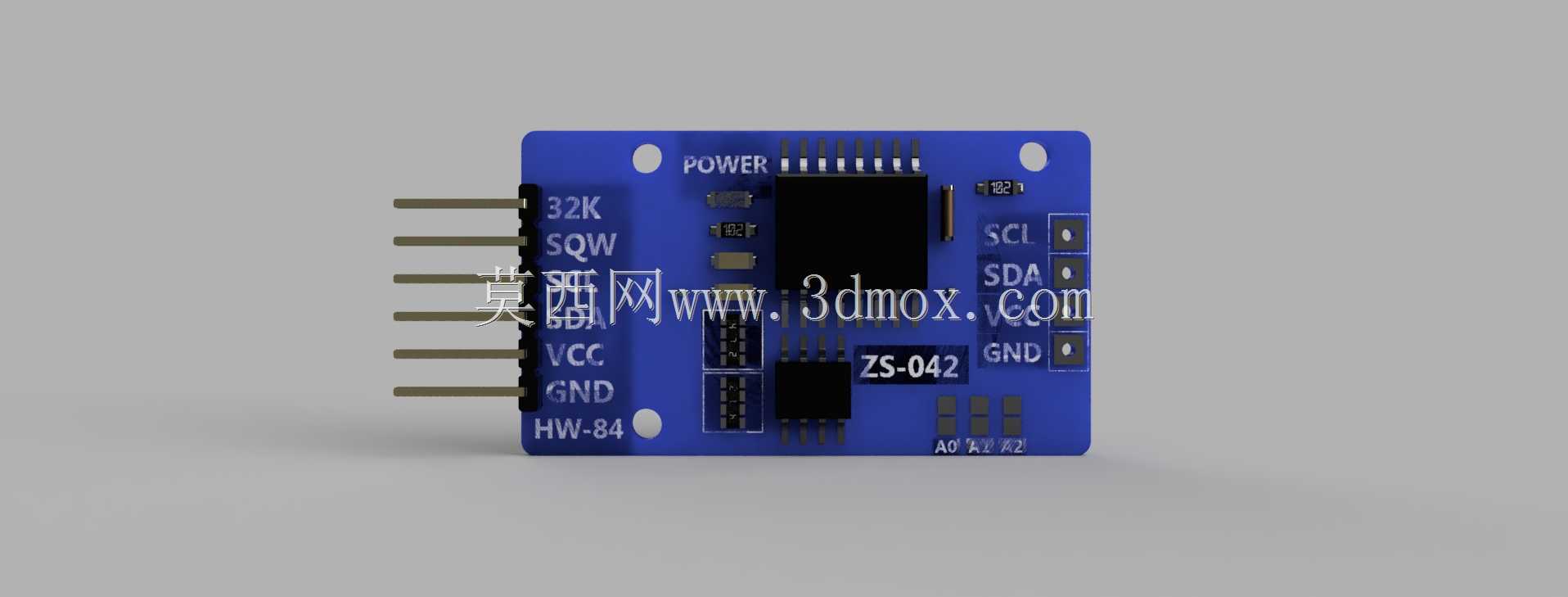

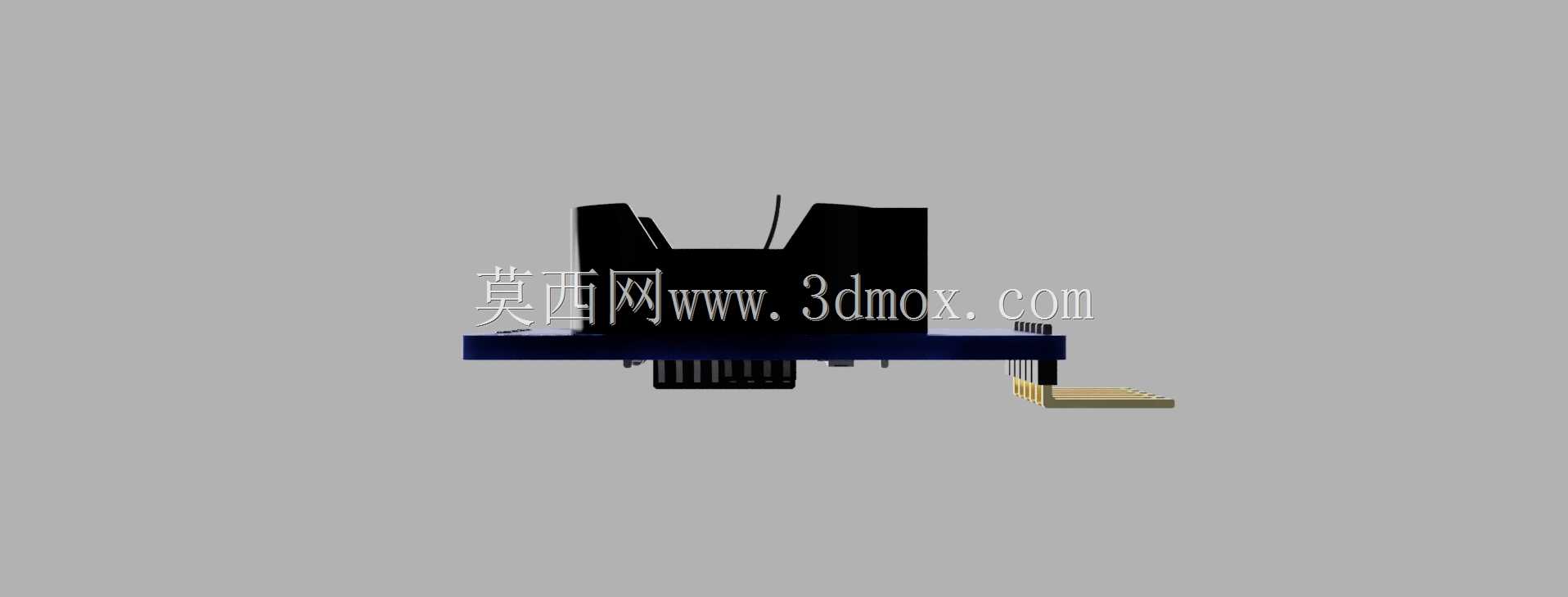

　　从结构设计角度看，整个模块采用蓝色FR-4玻纤电路板作为基底，板上元件布局紧凑，电源接口处预留了滤波电容位置，减少电源波动对计时芯片的干扰；板上丝印清晰标注了每个引脚的功能定义，包括32K时钟输出引脚、方波输出引脚、电源引脚、接地引脚以及I2C通讯的SCL、SDA引脚，接线时不需要额外查阅手册就能快速对应引脚功能，降低接线错误概率。模块的安装边界做了充分考量，板体四角预留了标准安装孔位，孔径适配常用的M2螺丝，可以直接固定在小型设备的壳体内部或者支架上，不会和周边元件产生干涉；整体板型尺寸小巧，厚度控制在普通PCB加元件的常规范围内，能嵌入到空间有限的小型智能设备内部，比如桌面小摆件、手持检测装置、小型物联网终端的壳体里，不会占用过多内部安装空间。

　　在实际选型使用时，需要注意模块的供电电压范围，匹配对应主控的IO电平，避免电压不匹配损坏芯片；I2C通讯引脚需要按照规范接上拉电阻，部分版本模块已经板载上拉电阻，可直接对接主控的硬件I2C接口，也能通过模拟I2C方式和IO资源紧张的主控连接。模块上的方波输出引脚可以根据需求配置不同频率的方波输出，能给其他需要时钟信号的电路提供参考时钟，32K引脚可输出稳定的32.768kHz时钟信号，拓展模块的使用场景。备用电池采用常见的纽扣电池规格，更换方便，一次更换可维持数年的断电计时需求，不需要频繁维护。整个模块的元件排布避开了安装孔位和排针区域，焊接完成后元件高度统一，不会出现局部元件过高导致安装时和壳体剐蹭的问题，板边做了圆角处理，避免尖锐板边划伤线材或者操作人员，细节设计适配小批量设备集成的实际需求。
