Arduino用KY006压电蜂鸣器结构设计

　　在开源硬件开发、小型电子设备的声响提示场景中，这类直插式压电蜂鸣器是极为常用的声响输出元件，本次建模的KY-006款蜂鸣器，主要面向Arduino等开源开发板的扩展应用，也可直接集成到各类小型控制板中实现声响报警、提示音输出功能。从实际工程选型角度看，这类压电式蜂鸣器相比电磁式蜂鸣器，具备功耗更低、驱动电压适配范围宽、发声频率响应快的特点，适合电池供电的便携类小型设备使用，常见应用场景覆盖小型实验装置的状态提示、DIY智能设备的报警输出、教学实验中的声响模块演示，也可作为小型工控辅助装置的故障提示元件使用。

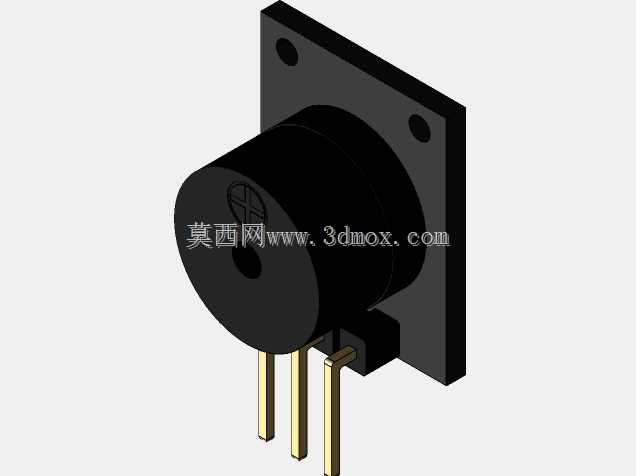

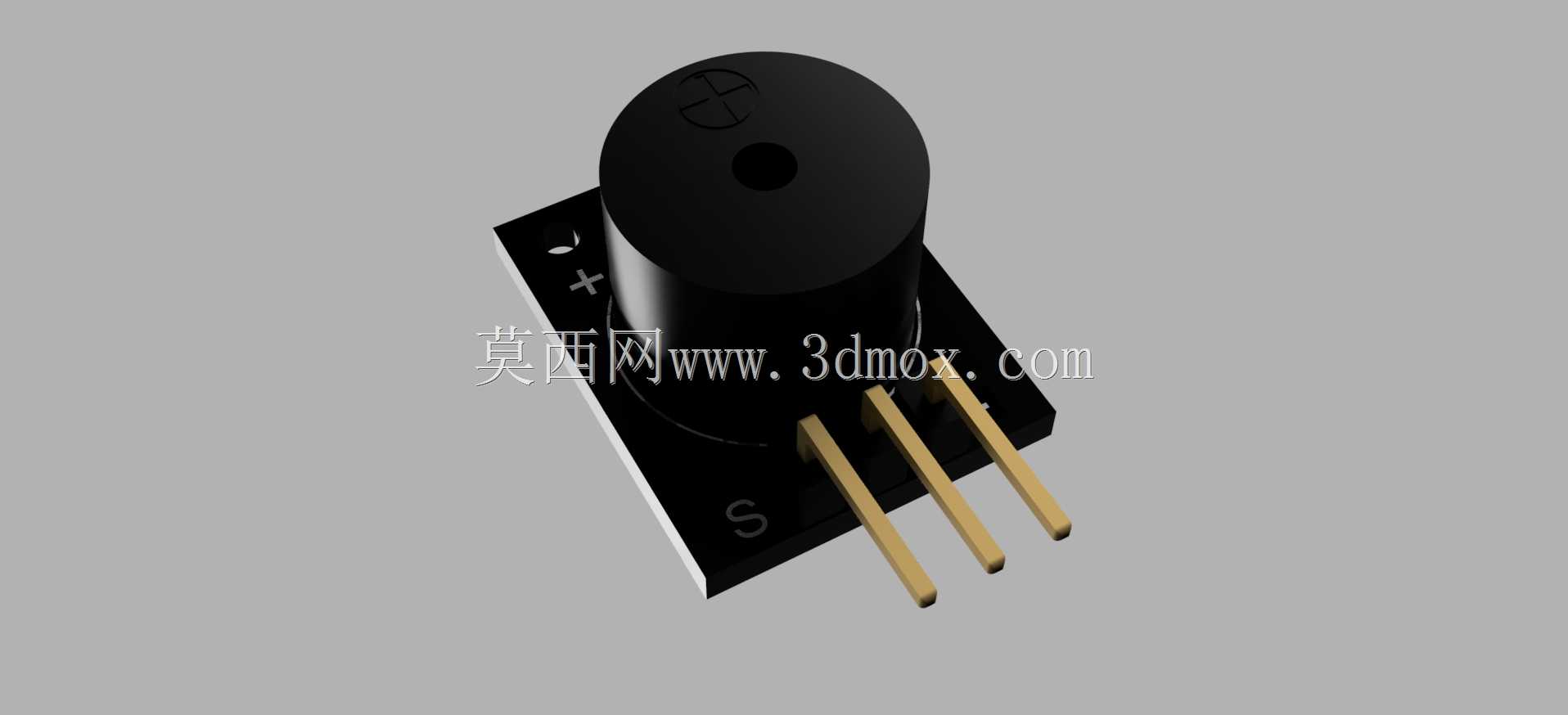

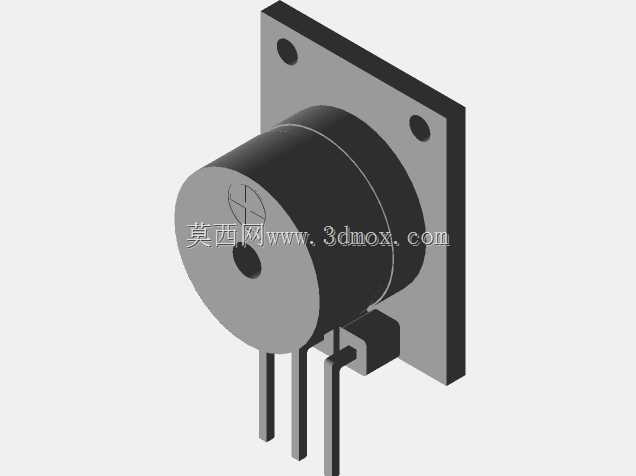

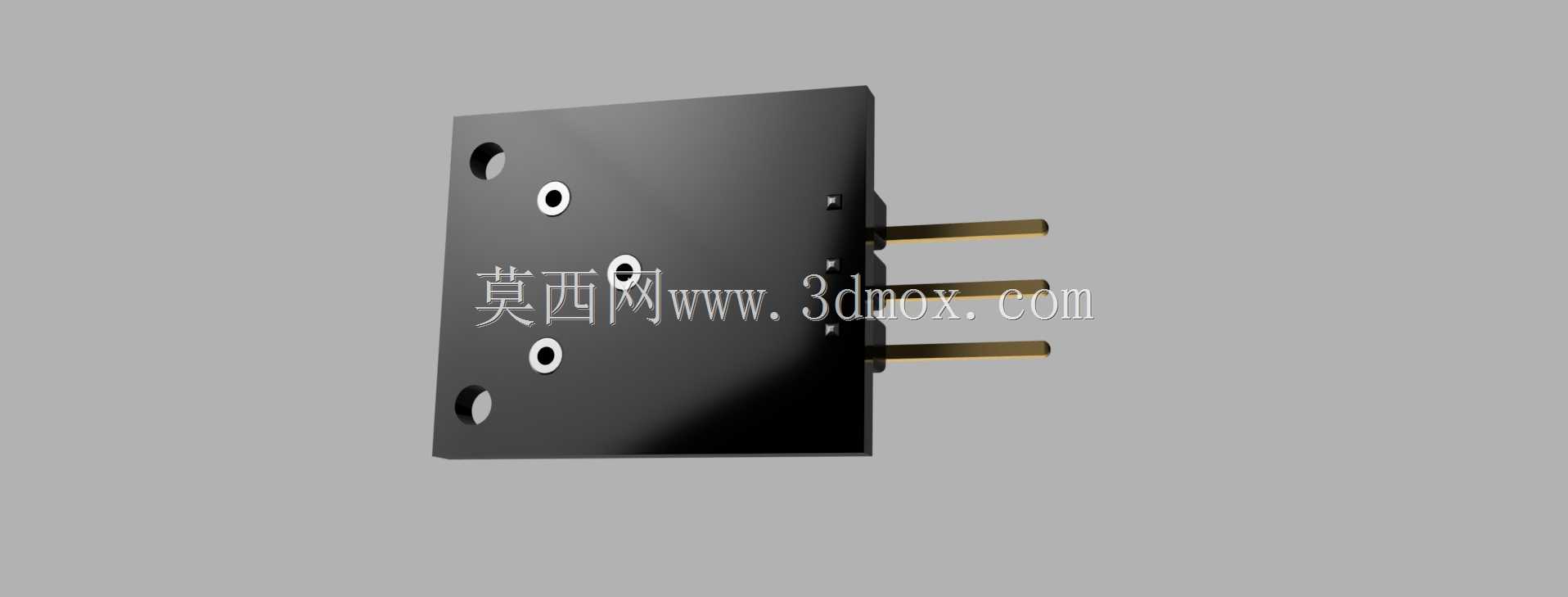

　　建模过程中首先还原了产品的实际功能结构：上部的圆柱形黑色腔体是蜂鸣器的发声共振腔，腔体顶部的出声孔经过尺寸校核，匹配实际产品的出声效率要求，腔体内部集成压电陶瓷振动片，建模时预留了腔体内部的振动空间边界，避免结构干涉影响发声效果。下部的黑色PCB基板是元件的承载基础，基板上蚀刻的电路走线在建模时做了简化还原，重点保留了三个直插引脚的位置精度——三个引脚分别对应电源正极、信号输入、接地端，引脚间距严格按照2.54mm标准排针间距设计，这一尺寸是电子行业通用的直插元件安装间距，既可以直接插在面包板上做原型验证，也可以通过波峰焊直接焊接在定制PCB板上，适配常规的通孔焊接工艺要求。

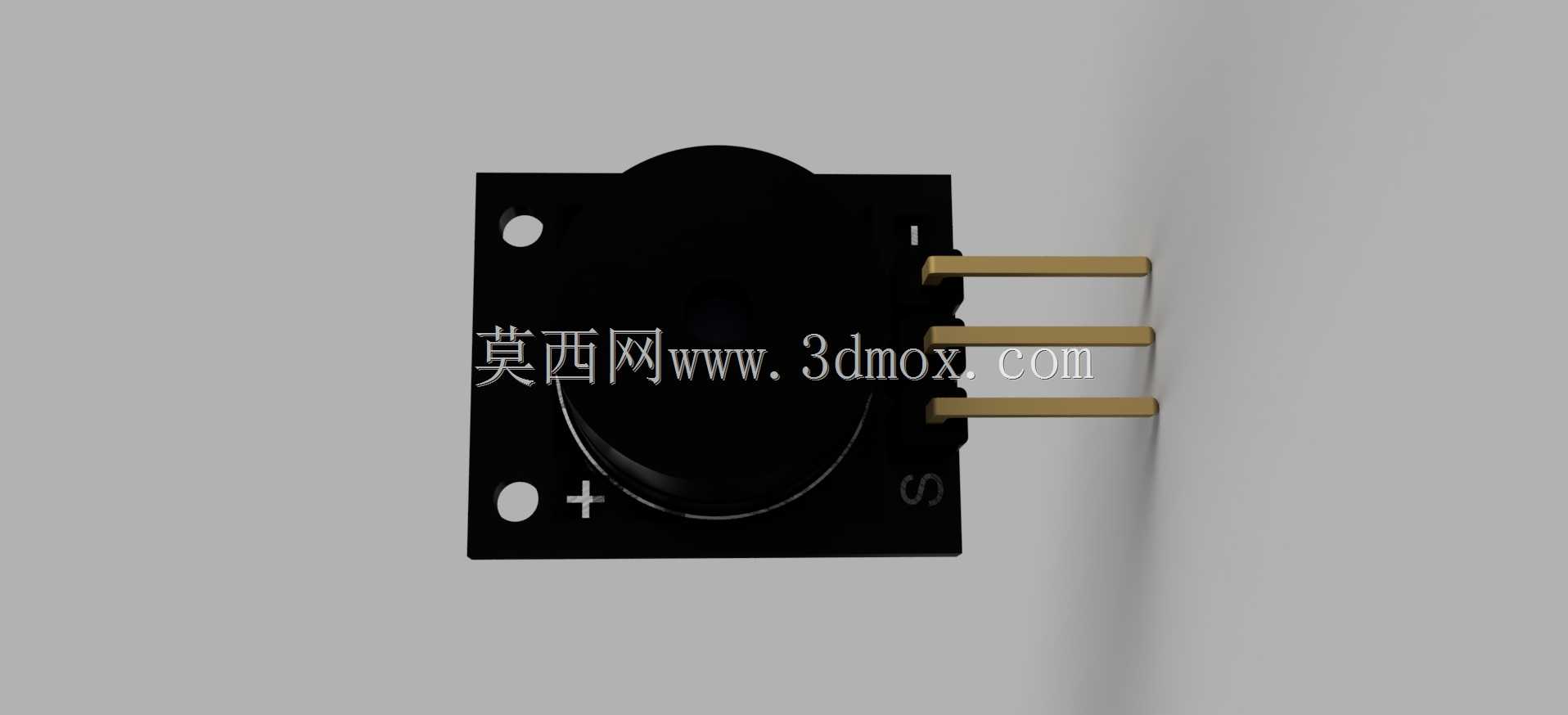

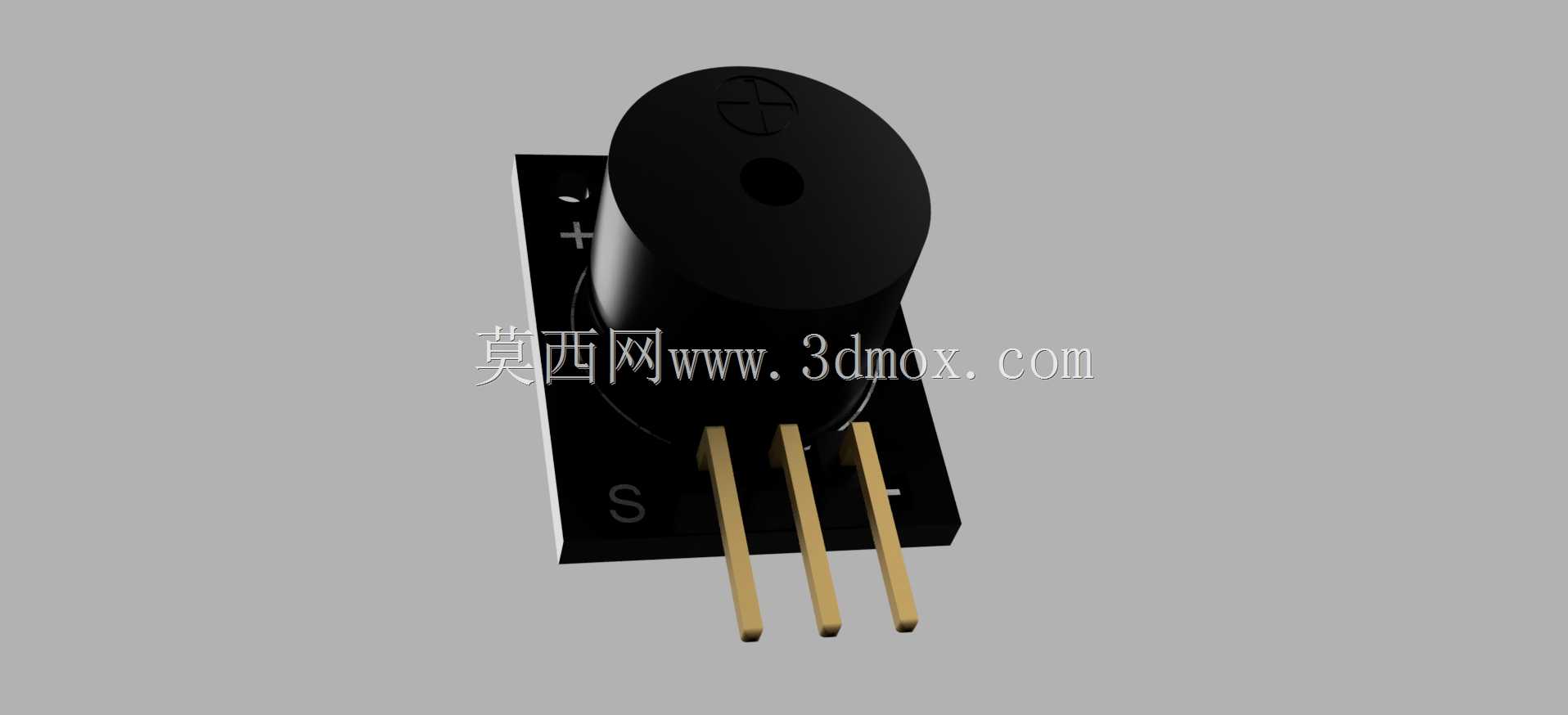

　　从安装边界来看，PCB基板的外形尺寸控制在常规小型直插模块的通用尺寸范围内，基板边缘预留的安装间隙满足自动化插件设备的抓取要求，引脚伸出基板的长度符合波峰焊的工艺吃锡深度要求，不会出现引脚过短焊接不牢、过长导致剪脚工序额外工作量的问题。基板上标注的极性标识在建模时做了准确还原，包括正极标识、信号端S标识，避免实际安装时出现极性接反导致元件不工作的问题。发声腔体与PCB基板的连接位置做了限位结构设计，腔体底部的定位柱与PCB上的定位孔匹配，保证组装时腔体不会出现偏移，避免共振腔错位导致发声音量下降、频率偏移的问题。

　　设计思路上完全遵循实际电子元件的生产装配逻辑，没有做冗余的外观修饰，所有结构特征都服务于功能实现：圆柱形腔体的壁厚经过合理设置，既保证腔体结构强度，不会在组装、运输过程中出现开裂，也避免壁厚过厚导致共振阻尼过大，影响发声效率。三个金属引脚的直径采用标准0.5mm排针直径，适配常规面包板、PCB通孔的尺寸公差，插拔力度适中，不会出现过松接触不良、过紧损坏面包板触点的问题。引脚的镀金层厚度在建模时通过外观质感做了体现，还原实际产品的抗氧化特性，满足长期使用的接触可靠性要求。

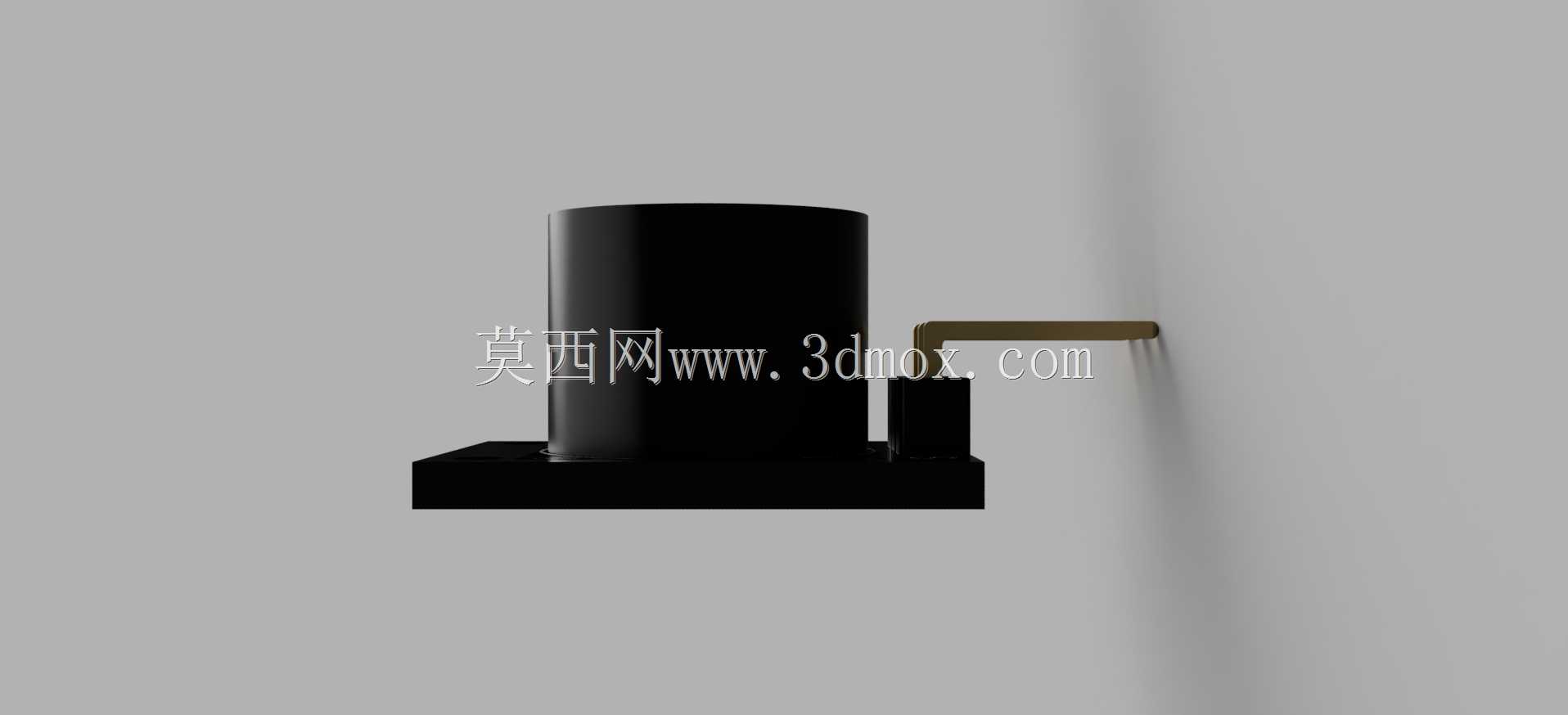

　　在实际设备集成时，这款蜂鸣器的安装高度经过优化，不会与周边同高度的直插元件出现空间干涉，适合在密集排布的PCB板上使用，出声孔的朝向垂直于PCB板面，发声方向正对设备外壳的出声开孔位置，不需要额外做导音结构就能保证足够的传出音量。相比贴片式蜂鸣器，这种直插封装的形式更适合原型开发阶段的快速迭代，不需要专用的贴片焊接设备，手工焊接即可完成组装，也方便后期维护更换。建模时所有的尺寸公差都按照电子元器件的通用公差等级设置，安装孔位、引脚位置的公差控制在±0.1mm范围内，完全满足实际生产、组装的精度要求，可直接用于PCB封装设计、设备结构的空间校验，也可用于教学演示中的电子元件结构展示，帮助开发者直观理解蜂鸣器的外部结构与安装方式。
