等径T型三通液压管接头结构

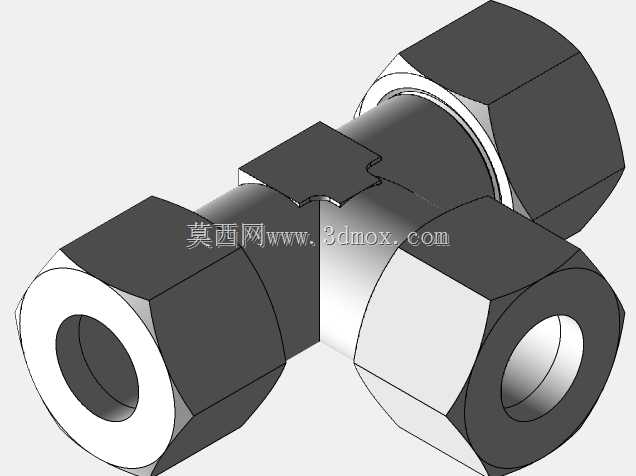

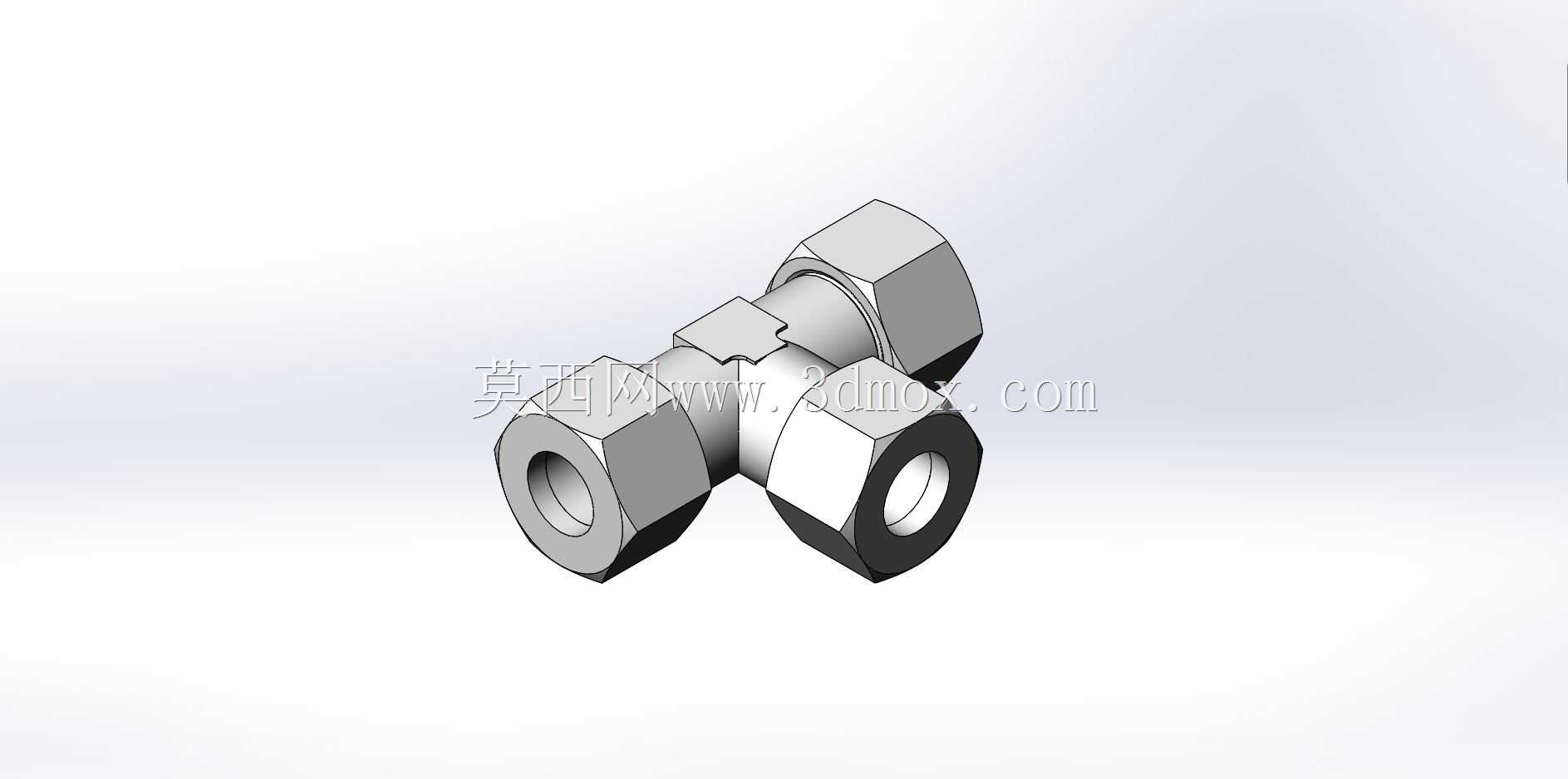

　　这款等径T型三通管接头，主要应用在流体输送管路的支路分流场景，在液压系统、气动回路、低压流体输送管线里都能见到它的身影，核心作用是在主管路的节点位置，引出一条同通径的支路，实现单路输入双路输出或者双路汇入单路的流体走向调整，不需要额外焊接或者拼接多段接头，就能完成管路的T型分支布局，大幅减少管路的连接节点数量，降低泄漏风险。从结构设计来看，这款接头采用对称式三通布局，三个接口的通径完全一致，适配外径16mm的硬质管材，不管是金属油管还是硬质气动管都能匹配。接头两端的锁紧螺母采用六角外形，是专门为标准扳手操作设计的，安装时不需要定制专用工装，用常规的开口扳手或者活动扳手就能完成锁紧操作，螺母的对边尺寸按照通用五金件的标准公差设计，

　　和市面上同规格的卡套、密封圈配件可以通用互换，后期维护更换配件不需要单独开模定制，能降低现场运维的配件储备成本。接头主体的内部流道做了圆弧过渡处理，没有直角转折的死角，流体经过三通节点的时候不会产生明显的紊流，能降低管路的压力损失，同时也避免杂质在直角位置堆积堵塞管路，对于输送带有微小颗粒杂质的流体工况，这种圆弧流道的设计能大幅减少堵塞概率。在安装边界上，这款接头的三个接口轴线处于同一平面，两两之间的夹角为90度，安装时需要预留出螺母锁紧的操作空间，每个接口的轴向外侧至少要留出对应螺母长度的扳手操作距离，避免因为空间不足导致螺母无法锁紧到位。接头的密封结构采用卡套式密封设计，管材插入接口后，拧紧锁紧螺母时会挤压内部的卡套，

　　让卡套刃口切入管材外壁形成密封，同时卡套的锥面和接头本体的内锥面紧密贴合，形成双重密封，在额定工作压力范围内不会出现渗漏，不需要额外缠绕生料带或者添加密封胶，安装效率比传统的螺纹密封接头高很多。在实际设备配套中，这类三通接头经常用在机床的润滑管路分流、小型液压站的回路分支、自动化设备的气动管线排布场景，比如在多工位的自动化装配设备上，主气源管路经过工位时，就可以用这种三通接头引出支路给单个工位的气动元件供气，不需要把主气管截断重新对接，只需要在对应位置截断主气管，将两个断头分别接入三通的两个同轴线接口，剩下的一个接口接工位支路即可，管路排布整齐，后期排查故障也能快速定位节点。设计这款接头的三维模型时，

　　重点还原了锁紧螺母的六角外形细节、本体和螺母配合的螺纹段长度、内部流道的过渡圆弧尺寸，还有卡套安装位置的限位台阶，这些细节都是实际生产和安装中会直接影响使用效果的关键尺寸，如果建模时忽略了卡套的限位台阶，实际加工出来的接头就会出现卡套压装不到位、密封失效的问题；如果螺纹段长度设计过短，螺母锁紧行程不足，也会导致管材无法被有效固定，承压时容易出现管材脱出的故障。另外接头本体的外形做了等强度设计，三个接口的连接位置壁厚做了加厚处理，因为三通的交汇位置是应力集中点，管路承压时这个位置受到的流体冲击力最大，加厚壁厚可以避免长期承压出现开裂，同时外形没有多余的凸起结构，安装后在管路里不会占用过多的额外空间，适合在设备内部管线密集的狭小空间里使用。和异径三通不同，这款等径三通的三个接口通径完全一致，支路的流量和主管路保持相同，适合需要支路流量和主管路一致的分流场景，比如在冷却系统里，需要给两个相同规格的冷却点供相同流量的冷却液，就可以用这款接头把主冷却管路分成两路，保证两个冷却点的流量均匀，不会因为通径差异导致流量分配不均影响冷却效果。
