等径T型卡套式12管径三通接头结构

　　在流体输送管路的布设作业中，三通类连接件是实现管路分流、合流的核心基础部件，这款适配12mm外径管路的等径T型卡套式三通，主要面向中低压工况下的气动、低压液压、流体输送回路使用，常见于自动化生产线气路排布、小型液压站分支管路、实验室流体输送系统、仪器仪表配套管路等场景，能够在不改变管路通径的前提下，实现单路输入双路输出或者双路输入单路合流的管路走向调整，相比焊接式三通，它不需要现场做焊接处理，安装拆卸的灵活度更高，也不会出现焊渣残留堵塞管路的问题，适合需要频繁调整管路布局、后期维护频次较高的应用场景。

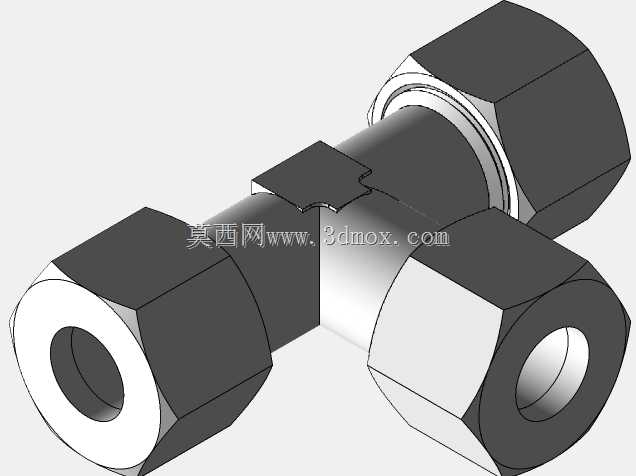

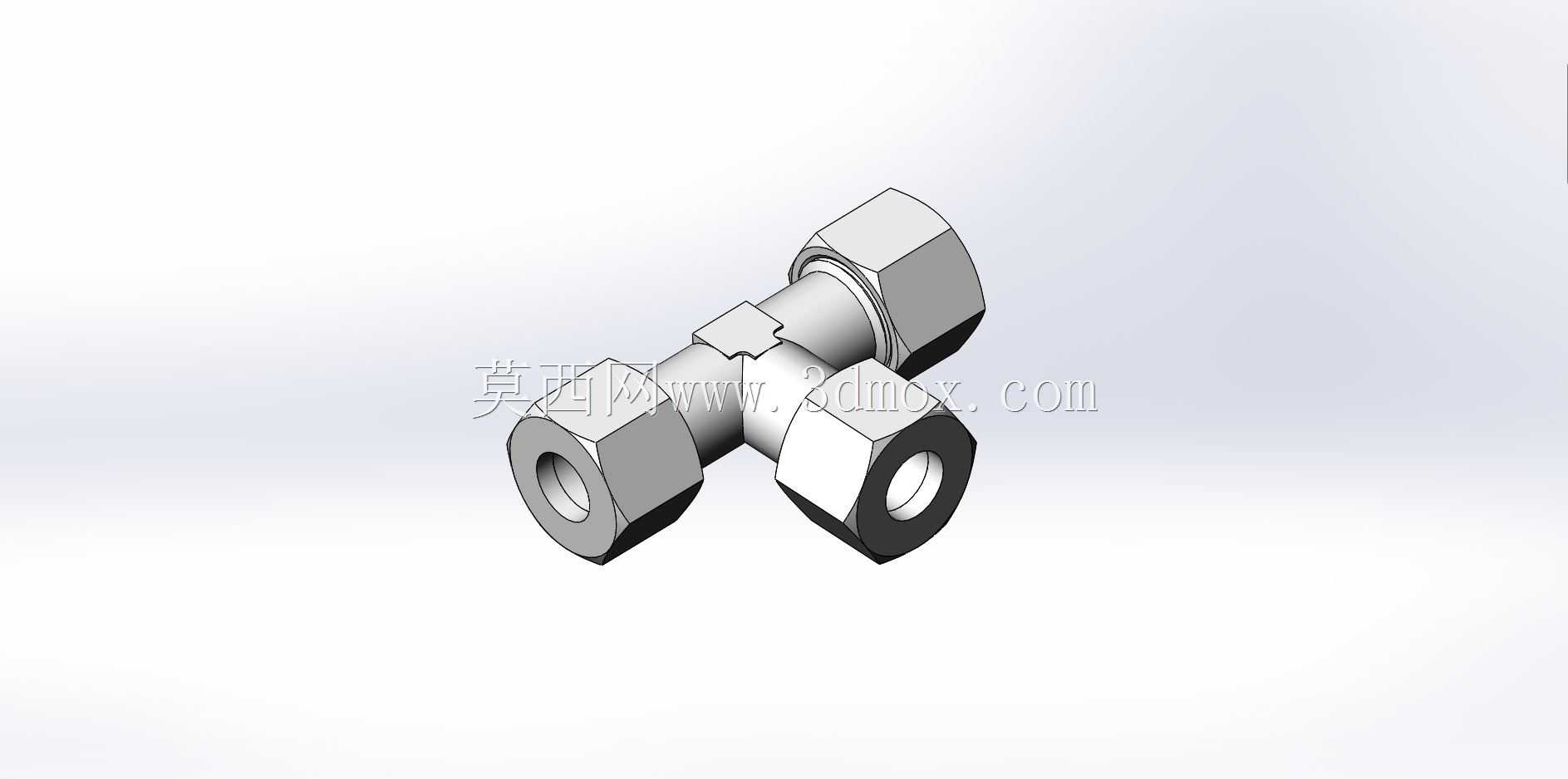

　　从结构设计来看，这款三通采用对称式T型布局，三个接口的通径完全一致，均适配外径12mm的硬质管路，比如紫铜管、尼龙硬管、硬质铝管这类常用的流体输送管材，接头本体采用一体式锻压成型结构，没有拼接焊缝，整体的结构强度更高，能够承受常规工况下的管路振动与压力冲击，不会出现拼接位置渗漏的问题。每个接口位置都配置了独立的卡套锁紧结构，由锁紧螺母、卡圈、本体密封锥面三个部分组成，安装时只需要将裁切平整的管路插入接口底部，按照规定扭矩拧紧锁紧螺母，卡圈就会在锥面的挤压下均匀抱紧管路外壁，同时形成可靠的线密封结构，不需要额外缠绕生料带或者加装密封垫片，安装操作的门槛很低，普通装配人员经过简单培训就能完成可靠安装，也避免了密封件老化带来的渗漏隐患。

　　从外形尺寸与安装边界来看，这款三通的三个接口轴线处于同一平面，相邻两个接口的轴线夹角为90度，整体结构紧凑，本体的最大外轮廓尺寸适配12管径的常规安装空间，锁紧螺母采用标准六角外形，可以使用普通开口扳手进行拧紧操作，不需要特殊的专用安装工具。安装时需要注意，每个接口的轴向需要预留至少一倍螺母长度的操作空间，方便扳手伸入完成拧紧动作，三个接口的管路走向可以根据实际布设需求调整，不会因为结构干涉影响相邻管路的排布。接头的内孔通径与12mm管路的通径匹配，不会出现通径突变带来的流阻增大问题，能够保证流体在管路内顺畅流通，减少压力损失，对于对流量稳定性要求较高的仪器仪表供气、精密流体输送场景来说，这种等径设计能够很好地避免紊流、压降过大的问题。

　　在实际使用过程中，这类卡套式三通的密封可靠性很大程度上取决于安装时的管路处理，需要保证插入端的管口裁切平整，没有斜口、飞边、变形，管路插入时要抵到接头内部的定位台阶，避免卡圈抱紧位置不对导致密封失效。相比快插式接头，卡套结构的连接抗拔脱能力更强，能够承受更高的工作压力，也更适配有一定振动的工况，不会因为设备长期运行出现管路松脱的问题。在进行三维管路布设时，这款模型可以直接导入装配环境，提前模拟管路的走向与安装空间，检查是否和周边的设备结构、其他管路出现干涉，提前调整管路排布方案，减少现场安装时的返工概率，尤其是在密集管路布设的场景下，精准的接头模型能够大幅提升管路设计的效率，避免因为接头尺寸估算错误导致的现场安装空间不足问题。

　　从材质适配的角度来说，这类接头的本体通常采用黄铜或者不锈钢材质加工，黄铜材质适合常规的气动、低压输水场景，成本更低，加工性能好；不锈钢材质则适合有腐蚀性流体、洁净度要求较高的场景，比如医疗设备管路、化工试剂输送、食品级流体回路等，不同材质的接头外形结构完全一致，三维模型可以根据实际选型需求赋予对应的材质属性，在做设备整体渲染、装配验证时都能达到很高的仿真度。在做管路应力分析时，也可以基于这个模型的结构，模拟不同压力下接头的受力情况，验证卡套位置的抱紧力是否满足工况需求，提前评估管路长期运行的可靠性。
