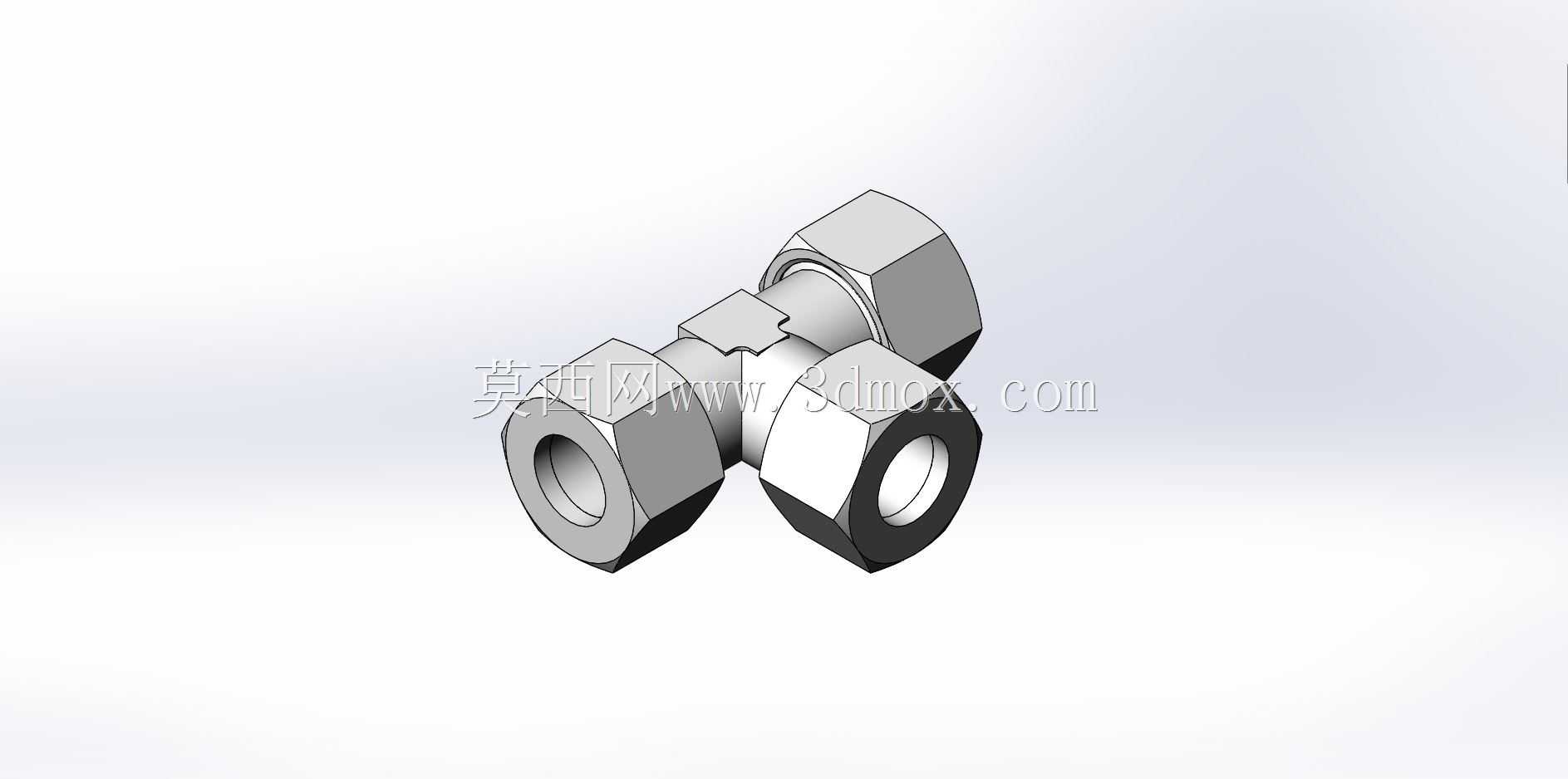

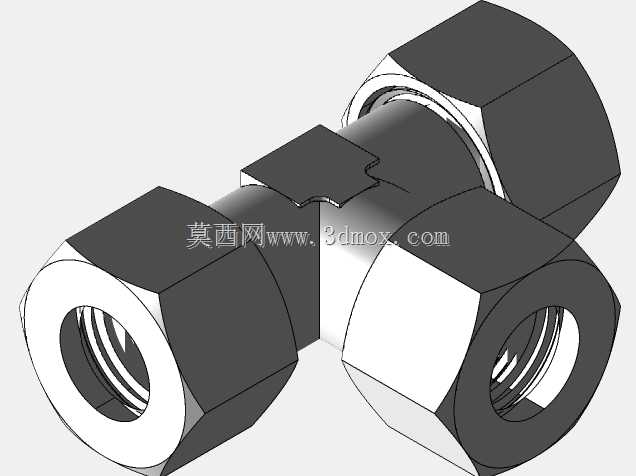

等径T型三通液压管路连接接头

　　这款等径T型三通接头主要应用在流体输送管路的支路分流场景，在液压系统、气动回路、低压流体输送管线中都能见到这类零件的身影，它的核心作用是在主管路的节点位置引出一条同通径的支路，实现单路输入双路输出或者双路汇入单路的流体流向切换，不需要额外焊接或者拼接多段管路，就能快速完成三路管路的连通，大幅降低管路布置的复杂度。从结构设计来看，这款接头采用对称式三通布局，三个接口的通径完全一致，适配外径20mm的硬质管路，接头主体采用一体式切削加工成型，不存在拼接焊缝带来的泄漏风险，三个接口端都配套了锁紧螺母与卡套结构，安装时不需要对管路端部做套丝、焊接处理，只需要将处理好端面的管材插入接口，拧紧锁紧螺母就能让卡套嵌入管材外壁形成可靠密封，

　　同时具备足够的拉脱阻力，能承受常规液压系统的工作压力。在实际选型应用中，这类等径三通接头常被用在设备的液压站分配回路、车间压缩空气支路分流、小型流体设备的管路排布中，相比异径三通，它不需要考虑支路通径变化带来的流速波动，三个接口的流量特性完全一致，适合对支路流量一致性有要求的回路。设计这款接头的三维模型时，首先要确定三个接口的同轴度要求，横向两个接口必须保持严格同轴，垂直方向的支路接口轴线要与横向主管轴线垂直相交，交点要位于接头主体的中心位置，避免安装后出现管路别劲的问题。接头主体的内部流道采用圆弧过渡设计，没有直角拐角，能减少流体流经时的局部阻力损失，降低管路的压力降，同时避免流道直角位置残留介质造成的堵塞或者腐蚀问题。

　　外形尺寸方面，接头主体的六角结构尺寸是按照标准扳手空间设计的，锁紧螺母的对边尺寸适配常规的呆扳手、套筒工具，安装时不需要特殊工装，三个接口的插入深度有明确的限位台阶，能保证管材插入后顶到限位位置，避免插入深度不足导致的卡套密封失效。安装边界上，这款接头安装后三个方向的管路都要保留足够的扳手操作空间，尤其是垂直支路的螺母拧紧位置，不能与周边的管路、结构件发生干涉，横向主管路的固定支架要距离接头端部至少两倍管径的距离，避免管路振动对接头密封面造成额外的应力。在实际使用中，这类卡套式三通接头适合搭配无缝钢管、硬质尼龙管使用，安装前需要将管材端部的毛刺、飞边清理干净，避免划伤卡套的密封刃口，拧紧螺母时要按照规定的力矩操作，

　　力矩过大会导致卡套过度变形压裂管材，力矩不足则会出现密封泄漏的问题。相比焊接式三通，这款卡套结构的接头可以反复拆装多次，只要卡套没有出现不可逆的变形，重新拧紧后依然能保持可靠的密封性能，方便设备后期的维护、管路改造。在三维建模过程中，需要重点还原卡套的刃口角度、螺母的螺纹参数、主体内部流道的过渡圆角，这些细节直接决定了模型用于装配验证时的准确性，尤其是接口位置的装配公差，要和实际选用的管材外径公差匹配，避免在虚拟装配时出现干涉或者间隙过大的问题，影响后续管路布置的准确性。
