等径T型三通液压管接头结构设计

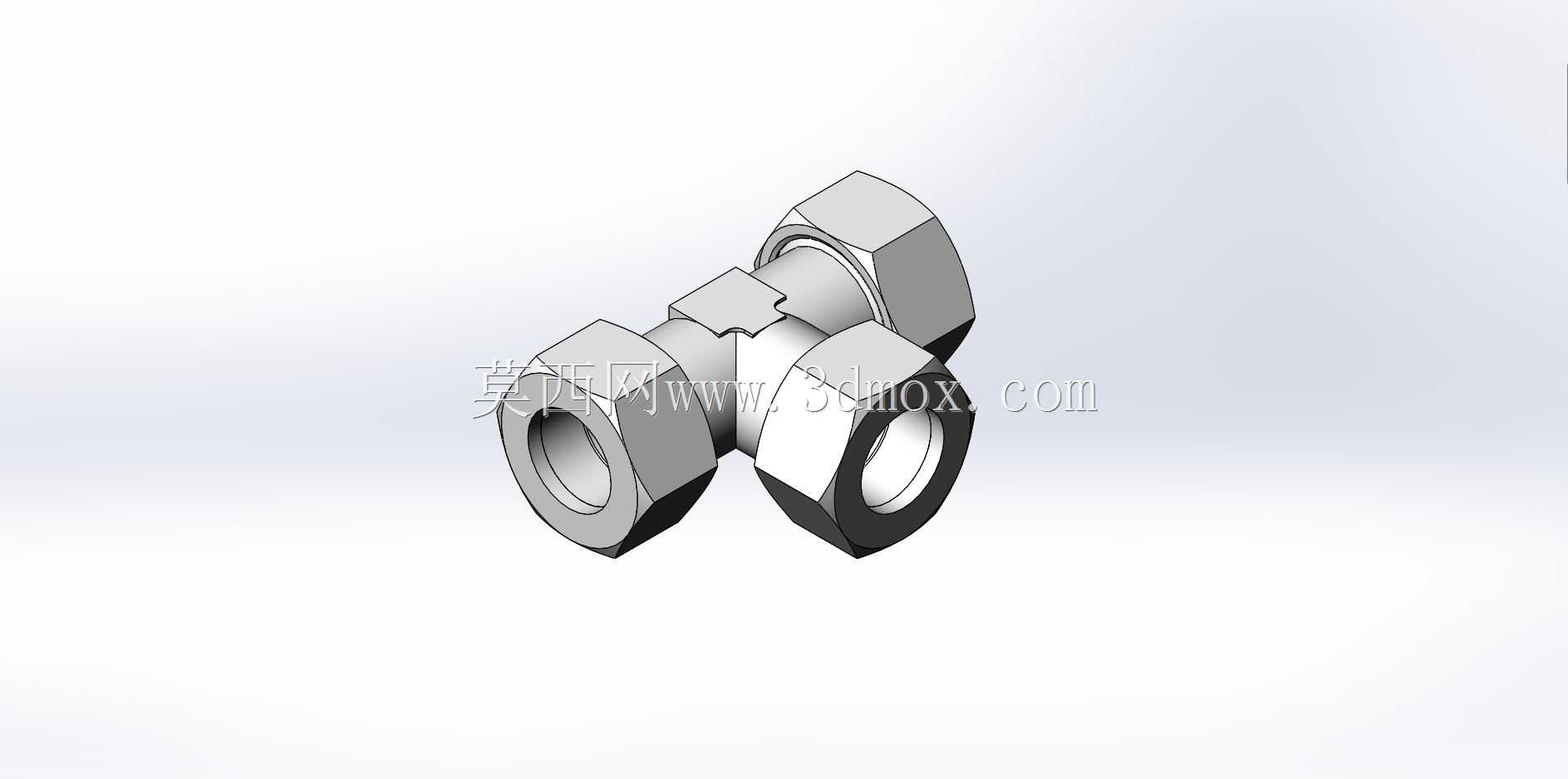

　　这款等径T型三通管接头，主要面向流体管路系统的支路分流场景设计，在液压站油路排布、气动控制回路搭建、低压流体输送管线中都有广泛应用，能够实现单路输入双路等径输出的流体走向切换，无需额外加装变径转接头即可完成同管径管路的T型节点连接，减少管路接驳点的泄漏风险。从结构设计逻辑来看，接头主体采用一体式锻压成型的基体结构，三个接口端均配置了配套的锁紧螺母与卡套结构，安装时无需对管路端做焊接、扩口处理，仅需将对应外径的硬管插入接口底部，通过拧紧锁紧螺母挤压卡套变形，即可抱紧管路外壁同时实现端面密封，这种卡套式连接结构适配22mm外径的金属硬管，安装后可承受常规中低压工况下的流体压力冲击，避免管路在振动工况下出现松脱泄漏。

　　接头三个接口的轴线处于同一平面，相邻接口轴线夹角为90度，整体外形轮廓规整，三个锁紧螺母的对边尺寸统一，安装时可使用同一规格的开口扳手完成锁紧操作，无需频繁更换工具，在狭小的设备内部管路排布空间中，可减少操作所需的扳手回转空间，降低现场安装的操作难度。从安装边界尺寸来看，接头主体的中心交汇点到每个接口端面的距离一致，三个方向的管路插入深度统一，排布管路时可提前计算管路下料长度，避免出现管路插入过深顶到交汇腔内壁、或是插入深度不足导致卡套抱紧力不够的问题。接头内部的流体通道采用等径设计，三个接口的通流截面尺寸完全一致，流体经过三通节点时不会出现通径突变导致的局部压损增大，也能避免变径结构带来的流体紊流、杂质沉积问题，

　　在输送带有微小固体颗粒的流体介质时，也不易出现通道堵塞的情况。锁紧螺母与接头主体的连接螺纹采用细牙设计，螺纹配合间隙小，拧紧过程中螺母推进平稳，可精准控制卡套的变形量，既不会因为拧紧力矩过大导致卡套碎裂损伤管路，也不会因为力矩不足导致密封失效。接头的三个接口端都设计了限位台阶，管路插入到台阶位置即可达到设计插入深度，现场安装时无需做深度标记，操作人员仅需将管路插到底再按规定力矩拧紧螺母即可完成安装，降低对现场安装人员的技能要求。在实际设备维护场景中，这种一体式三通接头无需拆解整个管路系统，仅需松开对应端的锁紧螺母即可更换该支路的管路，维护操作便捷，不会影响其他支路的密封状态，适合在需要频繁调整管路走向、定期更换管路元件的设备中使用。

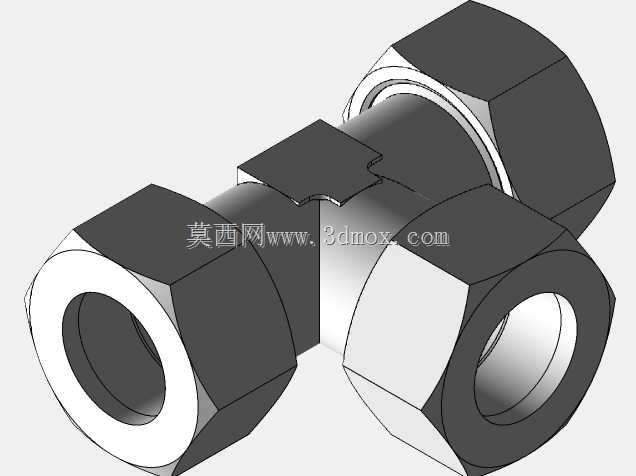

　　接头的外形棱角均做了倒钝处理，没有尖锐的加工毛刺，安装过程中不会划伤操作人员的手部，也不会刮伤相邻的管路外壁，在密集排布的管路簇中安装时，不会对周边的其他元件造成干涉损伤。从建模细节来看，模型还原了卡套的刃口结构、螺母的防滑倒角、主体内部的流道过渡圆角，完全按照实际加工的尺寸比例构建，可直接用于设备管路排布的干涉检查、装配模拟，也可作为管路系统BOM清单中的标准元件调用，在做设备三维布局时，可直接将该接头模型装配到对应管路节点，模拟实际安装后的空间占用情况，提前排查管路与周边结构件的干涉问题，减少现场安装时的管路整改工作量。
