罗斯卡螺旋形输送导流构件结构设计

　　在散料输送、流体导流类工业场景中，这类带中心立柱的螺旋曲面构件，是无轴/有轴螺旋输送设备、旋流导流装置里的核心工作部件，日常接触的粮食转运、粉体配料、泥浆输送、污水处理旋流分离环节，都能见到这类结构的实际应用。不同于等螺距等宽的常规螺旋叶片，该构件采用了变曲率螺旋面设计，两段螺旋曲面的导程、展开宽度存在明显差异，这种设计并非为了造型特殊，而是针对特定物料的输送特性做的适配：上方曲率更平缓、展宽更小的螺旋段，主要承担物料导入、初步匀流的作用，避免进料口处物料堆积卡滞；下方曲率更大、展宽更宽的螺旋段，则负责在输送过程中对物料施加持续的轴向推力与径向搅拌力，针对易结拱、流动性差的粉体或者高粘度浆体，能有效减少物料粘附在中心管壁的问题，提升输送过程的稳定性。

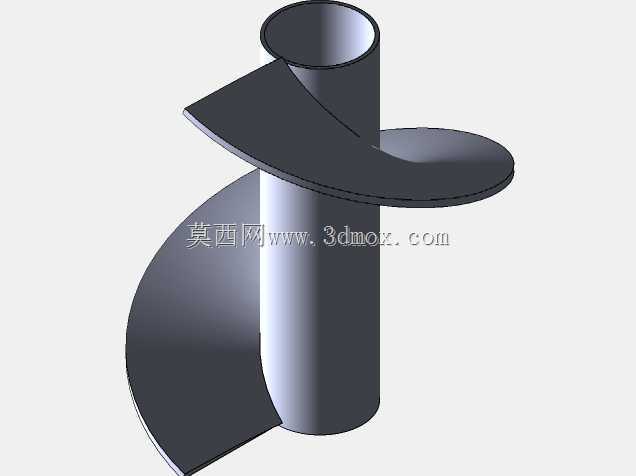

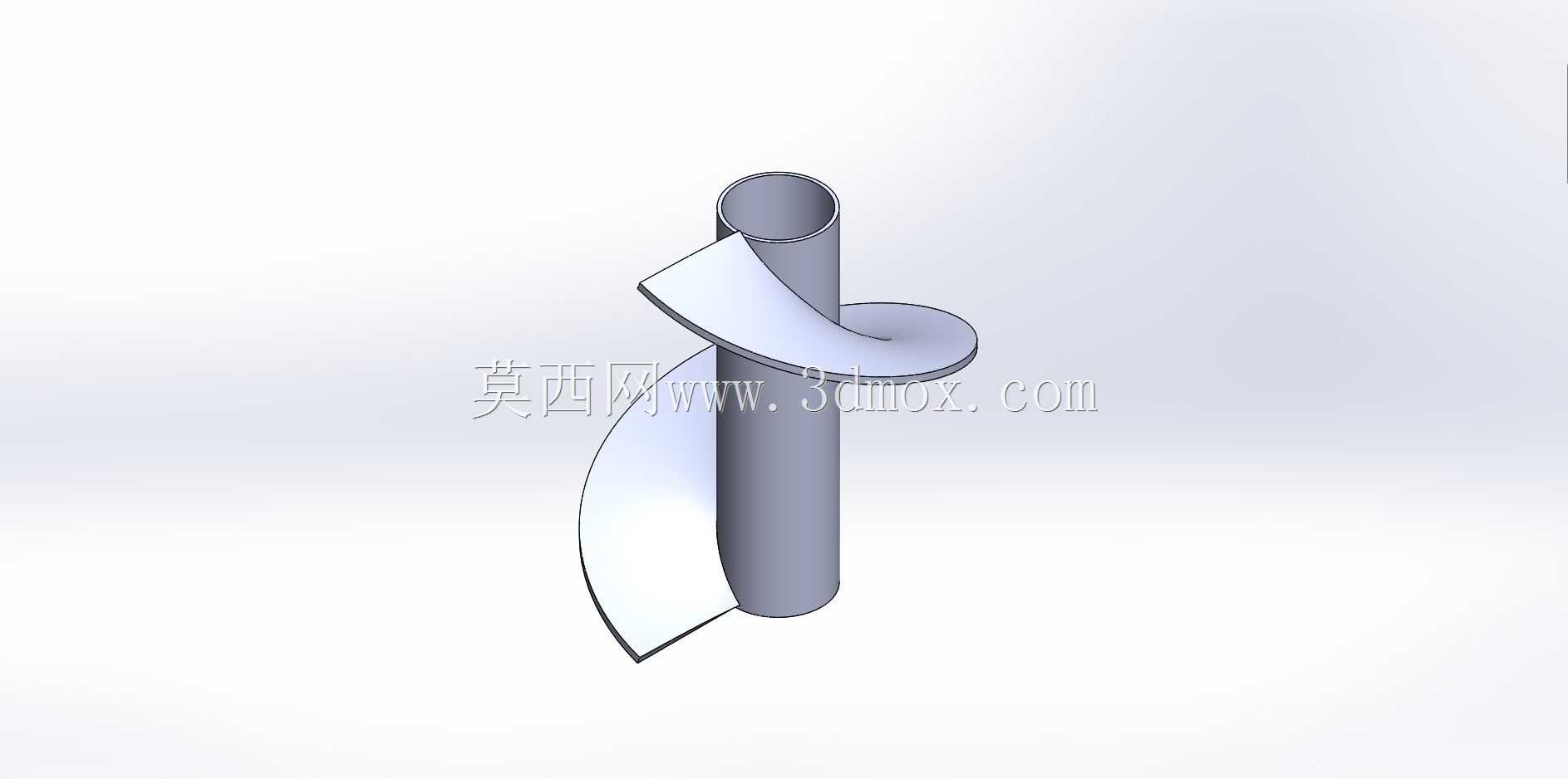

　　从结构设计逻辑来看，中心圆柱筒体是整个构件的承载基体，螺旋曲面与筒体的连接采用连续满焊的工艺适配结构，建模阶段就预留了焊接收缩余量，曲面与筒体的相贯线完全贴合，不存在装配间隙，避免长期输送磨蚀性物料时，缝隙处卡料造成局部磨损加剧。螺旋曲面的厚度根据输送物料的磨蚀性做了梯度适配，常规工况下采用4-6mm的耐磨钢板成型，若输送矿石粉、矿浆这类强磨蚀物料，曲面边缘还会额外堆焊耐磨层，建模时已预留耐磨层的厚度余量，不会因为后续表面处理导致整体尺寸超出安装边界。

　　实际安装时，该构件的中心筒体两端会通过法兰与设备的传动端、出料端连接，安装边界需要重点控制三个维度的尺寸：一是中心筒体的同轴度，全段同轴度公差需控制在0.5mm以内，避免转动时螺旋曲面与外部壳体发生刮擦；二是螺旋曲面的外边缘直径，需与外部输送壳体的内壁保持3-8mm的均匀间隙，间隙过小容易因物料颗粒卡滞造成运转阻力骤增，间隙过大则会导致物料回流，降低输送效率；三是螺旋段的总轴向长度，需匹配设备壳体的进料口、出料口位置，确保进料口刚好对应上方小展宽螺旋段的起始位置，出料口对应下方宽螺旋段的末端，避免出现输送死角。

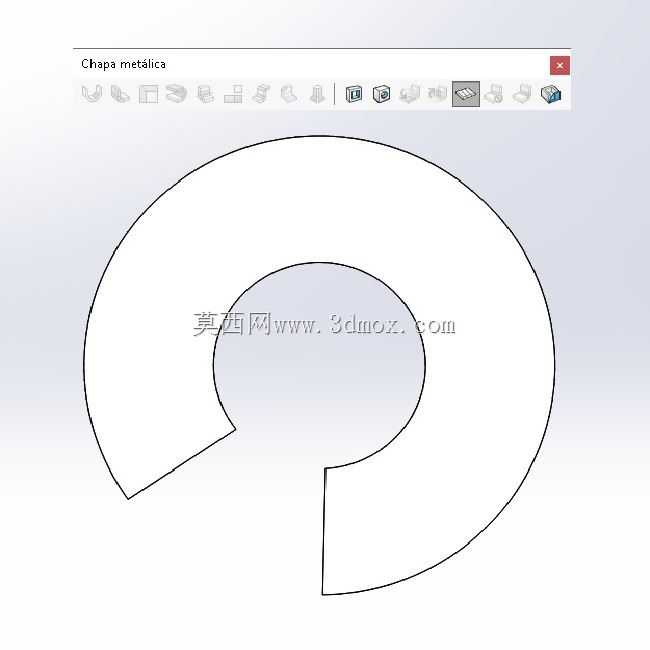

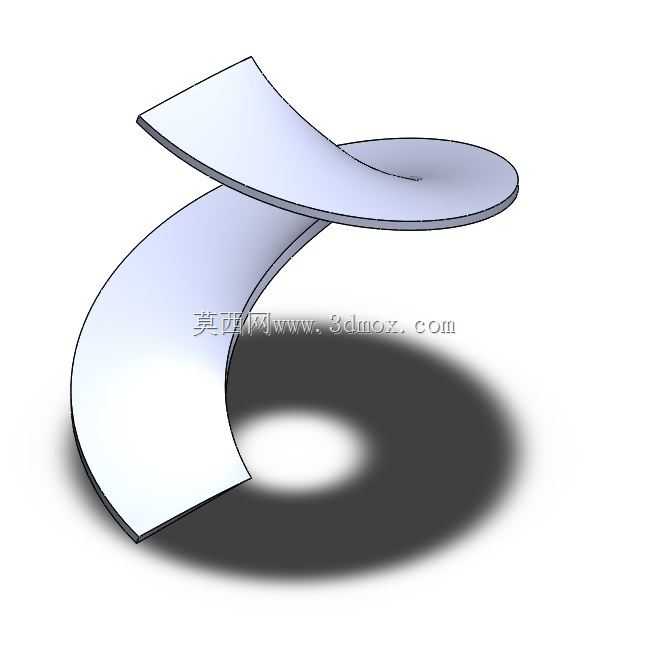

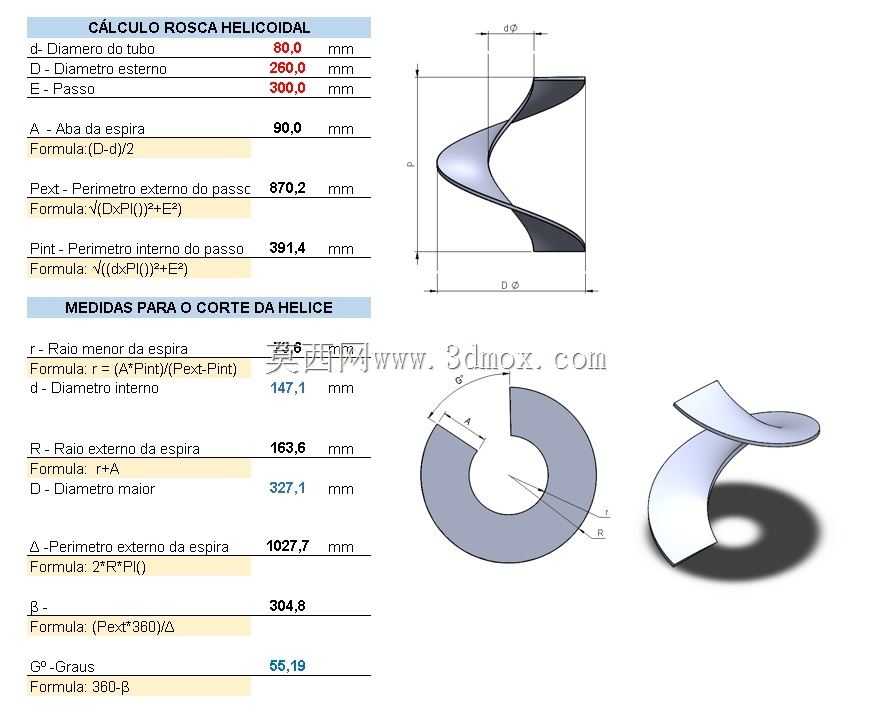

　　在三维建模过程中，这类变曲率螺旋面不能直接用常规螺旋线扫描生成，需要先根据物料的输送速度、填充率要求，分段计算不同轴向位置的螺旋升角，再通过曲面放样、边界混合的方式生成连续光滑的螺旋曲面，确保曲面不存在褶皱、曲率突变的问题——如果曲面曲率不连续，冲压成型时会出现局部应力集中，使用过程中容易在交变载荷下发生开裂。另外，螺旋曲面的自由边缘需要做卷边或者倒角处理，避免锐边在安装、维护过程中造成划伤，同时也能减少边缘处的物料切割阻力，降低运转时的能耗。

　　这类结构在实际使用中，除了承担输送功能，还能在旋流分离设备中作为导流叶片使用，当流体沿着螺旋曲面流动时，会产生稳定的离心力场，不同密度的物料会在离心力作用下实现分层，从而完成固液分离、颗粒分级的工艺目标，此时螺旋曲面的表面粗糙度需要控制在Ra3.2以内，减少流体流动的阻力，提升分离效率。针对食品、医药类的输送场景，螺旋曲面与中心筒体的连接位置需要做圆弧过渡处理，不存在卫生死角，方便日常清洗消毒，符合食品接触设备的卫生设计要求。
