特罗卡多德卡洛OAC系列风冷油冷却装置结构

　　在液压系统、润滑系统的热管理设计中，这类带集成轴流风机的板翅式油冷装置是非常常见的配套部件，多数行走机械、固定工业液压站都会选用同结构的产品来控制油温，避免液压油黏度随温度升高大幅下降，导致系统内泄增加、密封件加速老化、执行元件动作精度不足等问题。这套冷却装置的核心换热部分采用板翅式换热芯体，油侧流道与空气侧流道通过翅片强化换热，油液从芯体一侧的油口进入后，在内部蜿蜒流道内分散流动，将热量传递给换热翅片与隔板，另一侧的轴流风机直接驱动环境空气横向冲刷换热芯体的空气侧翅片，把热量直接带到环境空气中，不需要外接冷却水回路，非常适合没有集中冷却水源的移动设备、户外作业装备使用，比如小型挖掘机、滑移装载机、固定式液压泵站、风电齿轮箱润滑回路都能见到这类结构的冷却器。

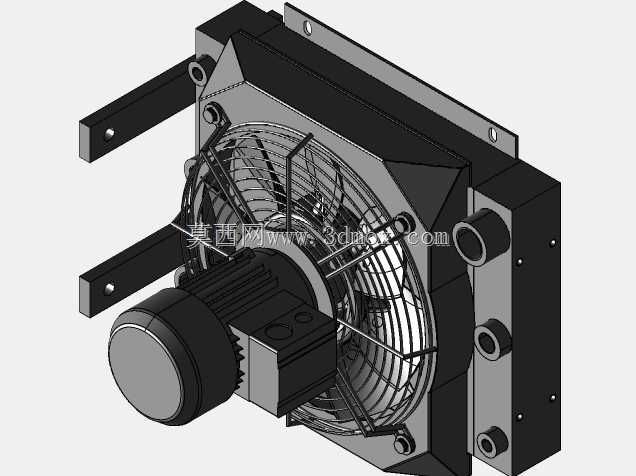

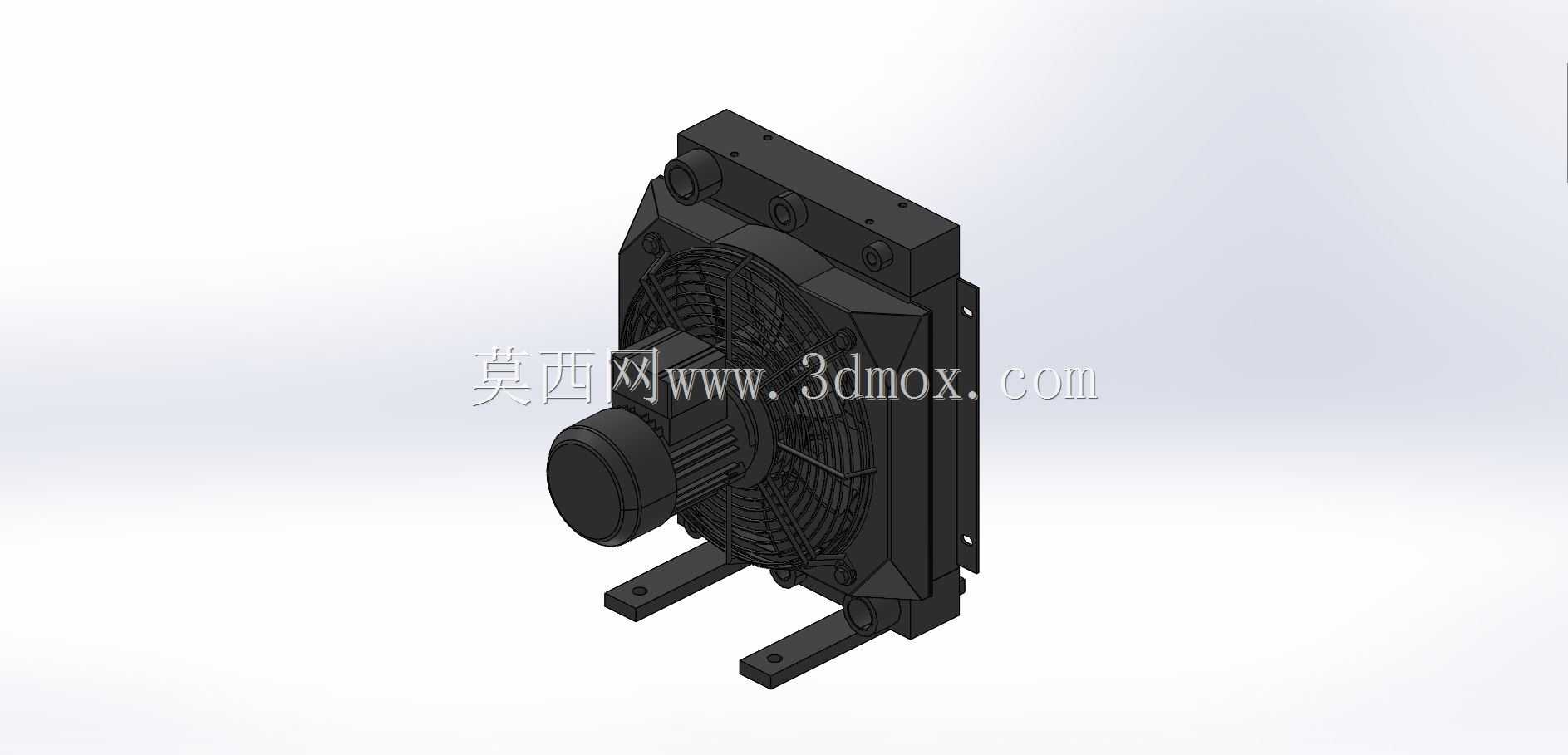

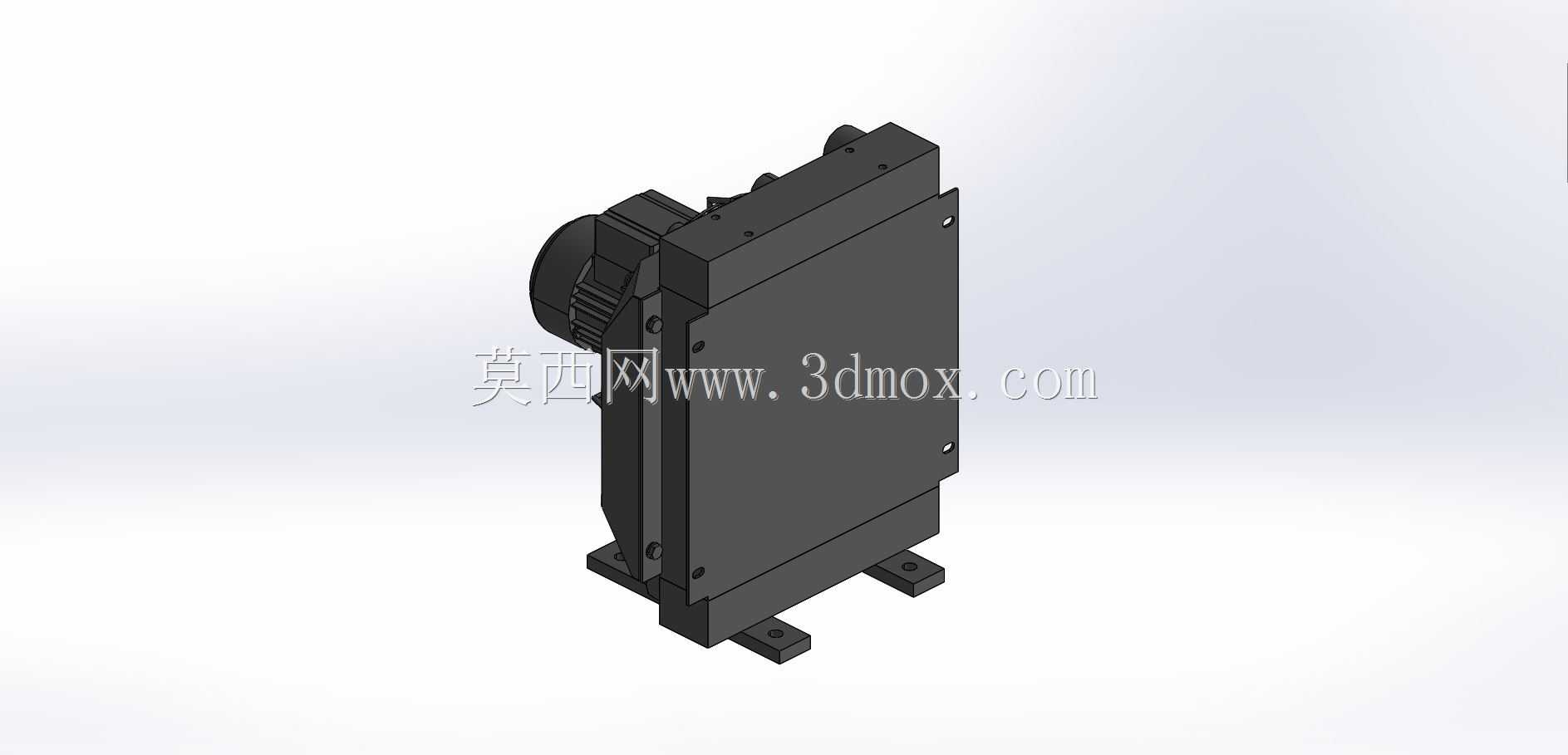

　　从结构设计逻辑来看，这套装置把换热芯体、风机、安装支架、进出油口集成在了同一个刚性框架上，芯体外部的金属边框一方面承担密封流道、固定翅片的作用，另一方面直接作为风机的安装基座，轴流风机通过螺栓直接固定在芯体的出风侧框架上，不需要额外设计风机安装支架，减少了整体的零件数量，也避免了额外支架带来的装配误差与振动松动风险。底部的两个L型安装支脚直接焊接在芯体下边框上，支脚上开有长圆形安装孔，允许安装时存在一定的位置公差，适配不同安装基座的孔位偏差，现场安装时不需要对安装底座做二次配钻，能大幅缩短现场装配的调整时间。

　　做设备选型或者三维建模套用的时候，首先要关注安装边界的几个核心尺寸：首先是芯体的整体厚度，这个尺寸决定了冷却器在设备上安装时需要预留的横向空间，尤其是风机突出芯体平面的部分，要预留足够的进风空间，不能紧贴设备舱壁或者其他部件，否则会导致风机进风阻力过大，实际通风量下降，直接影响换热效率，一般设计时会要求风机进风侧预留至少一倍风机直径的无遮挡空间，出风侧也不能有遮挡物阻挡热风排出。然后是进出油口的位置与接口规格，这套装置的油口设置在芯体顶部的端板上，采用内螺纹油口，建模时要注意预留油管接头的安装空间，尤其是接高压胶管的时候，要留出胶管弯曲的最小半径空间，避免胶管安装后出现死折，影响油液流通。底部安装支脚的孔距、支脚高度也是安装时必须核对的尺寸，支脚的高度决定了芯体底部距离安装面的间隙，这个间隙一方面可以避免安装面的积水、油污长期浸泡芯体底部造成腐蚀，另一方面也能减少设备运行时的振动直接传递到换热芯体上，避免芯体焊缝长期受振动出现开裂漏油的问题。

　　在功能设计上，这类风冷油冷器的选型核心是换热功率与系统油液流量的匹配，设计时要根据系统的总发热功率、环境最高温度、允许的最高油温来计算需要的换热面积，这套OAC系列的冷却器针对不同流量的系统做了规格划分，不同型号的芯体厚度、翅片密度、风机功率都有区别，小规格型号适配流量较小的润滑系统，大规格可以适配中大型液压系统的散热需求。风机的供电电压也会根据应用场景做区分，行走机械一般选用车载电压等级的直流风机，固定工业设备则多选用工业交流电的风机，建模时如果是做通用化选型模型，可以把风机部分做成可替换的配置项，方便不同场景下快速替换对应规格的风机模型。

　　实际工程应用中，这类冷却器一般会串联在系统的回油路上，因为回油路的油液压力较低，不需要给冷却器设计高压密封结构，能降低制造成本，同时回油的油温是整个系统里最高的部分，在这里做热交换的散热效率最高。部分对油温控制精度要求高的系统，还会在油路上搭配温控阀，当油温低于设定值时，油液不经过冷却器直接流回油箱，避免油温过低时油液黏度太大导致系统压力损失过大，低温启动时出现吸空等问题。做三维布局的时候，要注意冷却器的安装位置尽量避开设备上的高温部件，比如发动机排气歧管、液压泵的壳体等，否则环境温度过高会直接降低冷却器的散热效率，甚至会出现热量倒灌的问题，反而加热油液。另外风机的排风方向也要结合设备舱的通风路径设计，尽量让冷却器排出的热风直接排到设备舱外，不要让热风在舱内循环，否则舱内环境温度持续升高，冷却器的进风温度越来越高，最终会导致油温失控。

　　从建模细节来看，换热芯体部分的翅片如果做全细节建模会占用非常大的模型资源，一般做设备整体装配的时候，芯体部分可以做等效简化，保留芯体的整体外形尺寸、安装接口位置即可，不需要把每一层翅片都建模出来，只有在做冷却器本身的结构设计、流场仿真的时候才需要细化内部流道与翅片结构。外部的框架、支脚、风机外壳、油口接口这些部分要按实际尺寸精准建模，因为这些部分是和其他部件产生装配关系的，尺寸偏差会导致实际装配时出现干涉。另外要注意风机的旋转方向与风向的对应关系，轴流风机的风叶角度决定了风向，建模时不要把风机装反，否则会出现风向反向，吸风变吹风，影响散热效果。
