2寸NPT外螺纹软管宝塔接头结构设计

　　这类2寸规格的NPT外螺纹宝塔接头，在工业流体输送场景里的应用覆盖度非常高，不管是车间压缩空气支路的临时改接、液压站回油管路的软管对接，还是化工制程里腐蚀性介质的柔性管路衔接，甚至是农田灌溉系统的主水管转接，都能看到这类结构的身影。很多现场做管路改造的师傅都清楚，硬管对接在设备存在振动、需要小范围位移的工况下很容易出现应力集中泄漏，而这种一端带外螺纹、一端带竹节式倒刺的接头，刚好解决了硬管与柔性软管过渡连接的痛点。

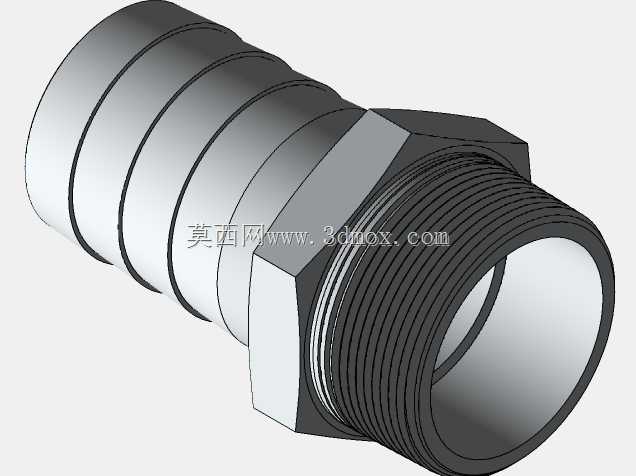

　　从实际使用的功能逻辑来看，接头的NPT外螺纹端是靠螺纹自身的锥度挤压实现密封，安装时不需要额外加平垫，只需要在螺纹段缠绕适量生料带或者涂覆密封胶，拧入对应内螺纹接口后就能承受常规工况下的管路压力，不需要额外的密封结构辅助。另一端的竹节式倒刺结构，每一圈凸棱的外径都略大于适配软管的内径，当软管套入接头后，倒刺会嵌入软管内壁，配合喉箍锁紧之后，哪怕管路存在一定的脉冲压力，也不会出现软管脱开的问题。很多新手做选型的时候容易忽略倒刺段的长度，这个模型里的倒刺段一共设置了四道环形凸棱，足够适配两层钢丝增强的橡胶软管或者PVC纤维软管，套入深度足够的情况下，锁紧后的拉脱力能达到管路爆破压力的1.2倍以上，完全满足常规工业管路的使用要求。

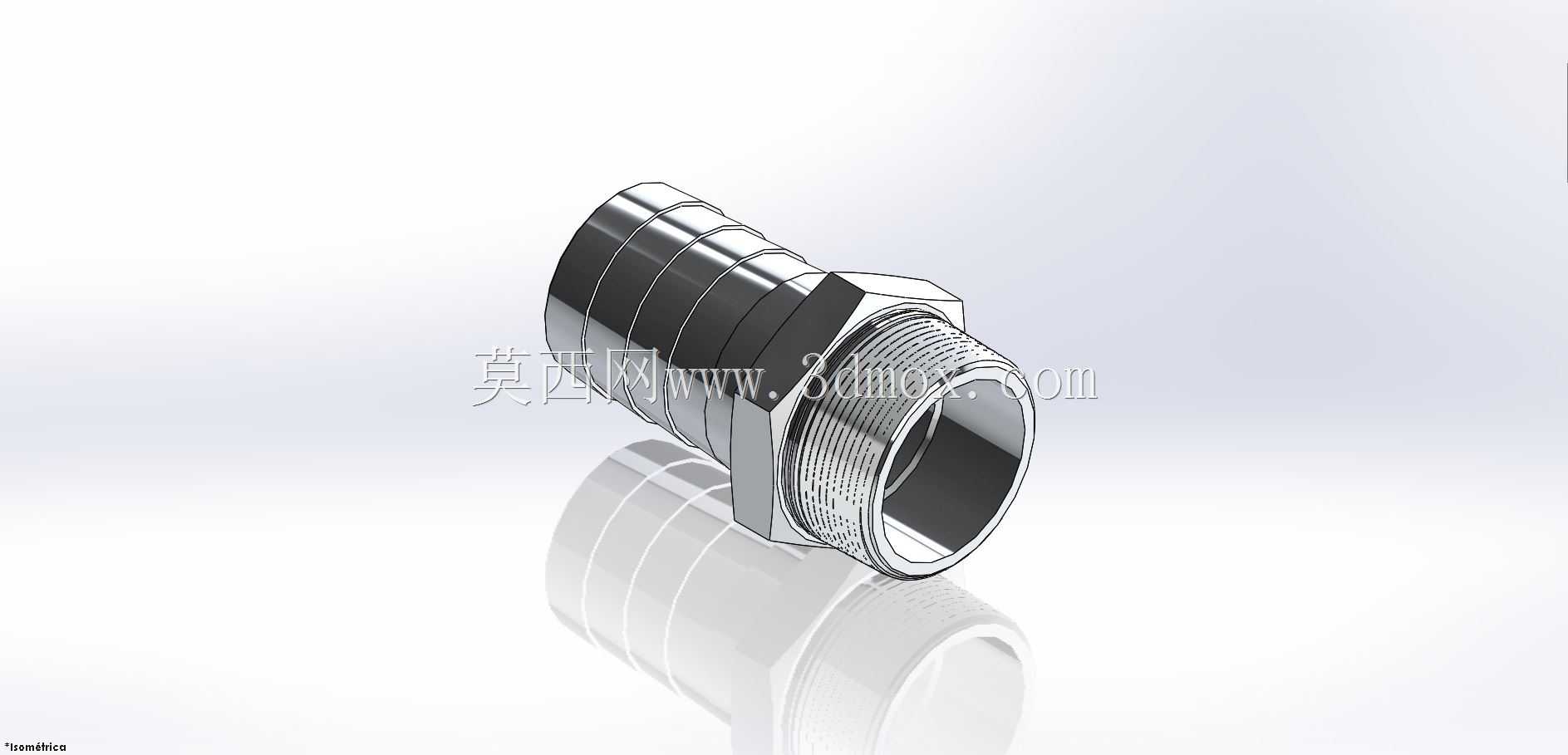

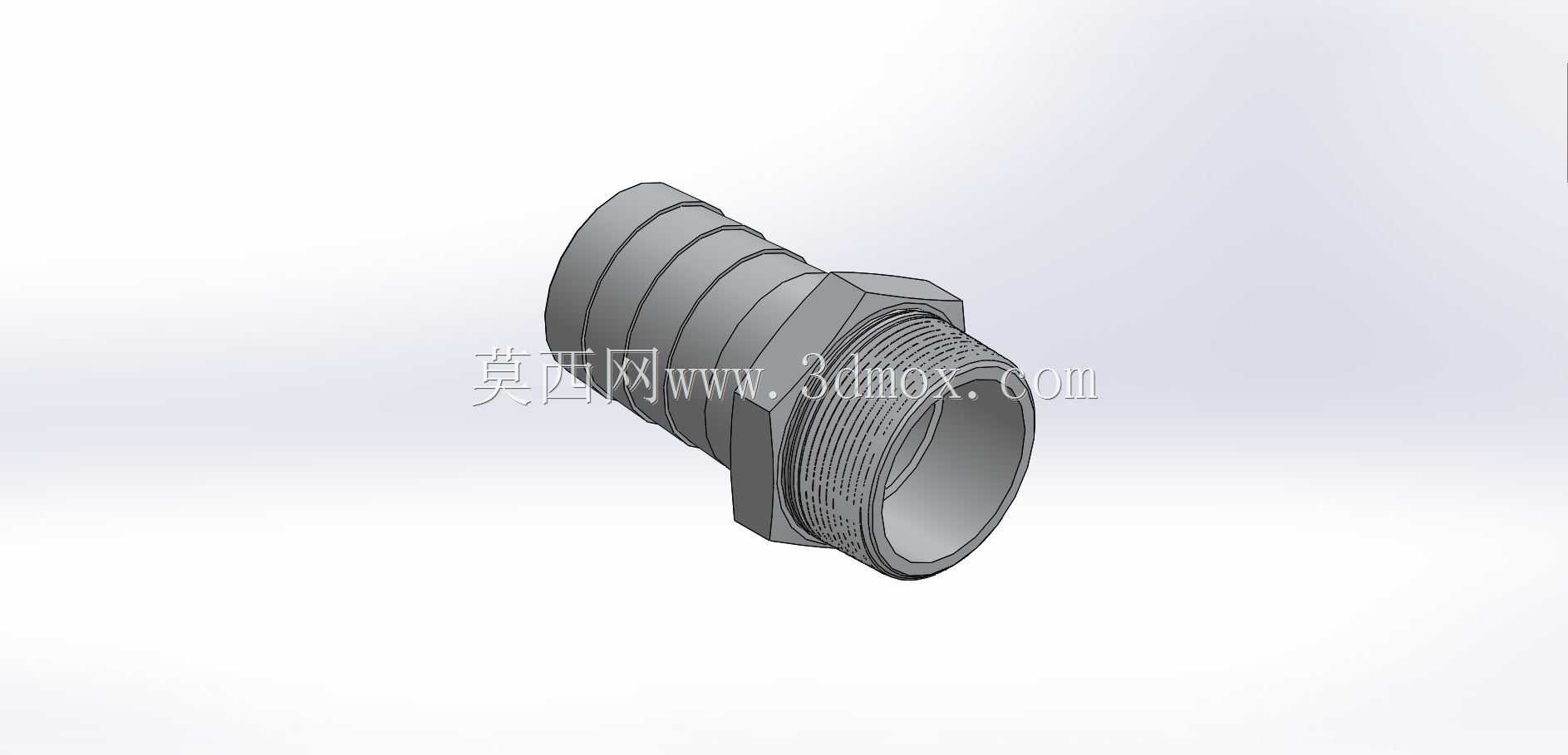

　　在做这个接头的结构设计时，首先要考虑的是两个连接端的同轴度，螺纹端的轴线和倒刺段的轴线同轴度公差必须控制在0.1mm以内，不然软管安装后会出现偏斜，长期受径向力的话很容易在接头根部出现软管折损，影响介质流通效率。中间的六角台结构是专门为安装扳手预留的受力位，对边尺寸是按照2寸NPT螺纹对应的标准扳手尺寸设计的，安装时可以用普通活动扳手或者固定开口扳手卡住六角台施加扭矩，不会因为受力点在螺纹或者倒刺段造成结构变形。六角台和倒刺段、螺纹段的衔接位置都做了R0.8的圆角过渡，避免直角位置的应力集中，毕竟管路在长期受振动的情况下，直角根部很容易出现疲劳裂纹，圆角过渡能大幅提升接头的抗疲劳寿命。

　　从安装边界尺寸来看，这个接头的总长度控制在适配2寸软管的合理区间，螺纹端的有效旋合长度完全符合NPT2寸螺纹的标准要求，拧入对应内螺纹接口后不会出现旋合过浅导致的密封失效，也不会因为旋合过长顶到对侧管路结构。倒刺段的最大外径比2寸软管的内径大1.5mm左右，这个过盈量是经过实际验证的：过盈量太小的话软管容易脱开，过盈量太大的话现场安装时很难把软管套到位，尤其是在低温环境下橡胶软管硬度升高，过盈量过大会大幅提升安装难度。接头的内孔是等径直孔设计，通径和2寸管路的通径完全匹配，不会出现通径缩径导致的介质流阻增大问题，不管是输送气体还是液体，都不会因为接头内部的台阶造成紊流，减少管路的压力损失。

　　很多现场运维人员在使用这类接头的时候，容易犯的错误是喉箍锁紧位置不对，这个模型的倒刺段最外侧的凸棱距离端面有5mm的距离，喉箍要锁紧在第二和第三道凸棱对应的位置，才能让软管内壁和倒刺充分贴合，如果锁在最靠近端面的位置，很容易因为软管端面的回弹导致密封失效。另外在设计的时候，接头的材质默认是304不锈钢的建模参数，当然实际生产中也可以根据输送介质的不同换成碳钢镀锌或者黄铜材质，但结构尺寸是完全通用的，不需要做额外的调整。这类接头的结构看起来简单，但每一处尺寸都是经过长期现场使用验证的，比如倒刺的倾斜角度，朝向螺纹端的一侧是15度的斜面，方便软管套入，朝向端面的一侧是90度的直角面，就是为了增大拉脱阻力，这个角度如果做小了，拉脱力会明显下降，角度太大的话又会割伤软管内壁，缩短软管的使用寿命。
