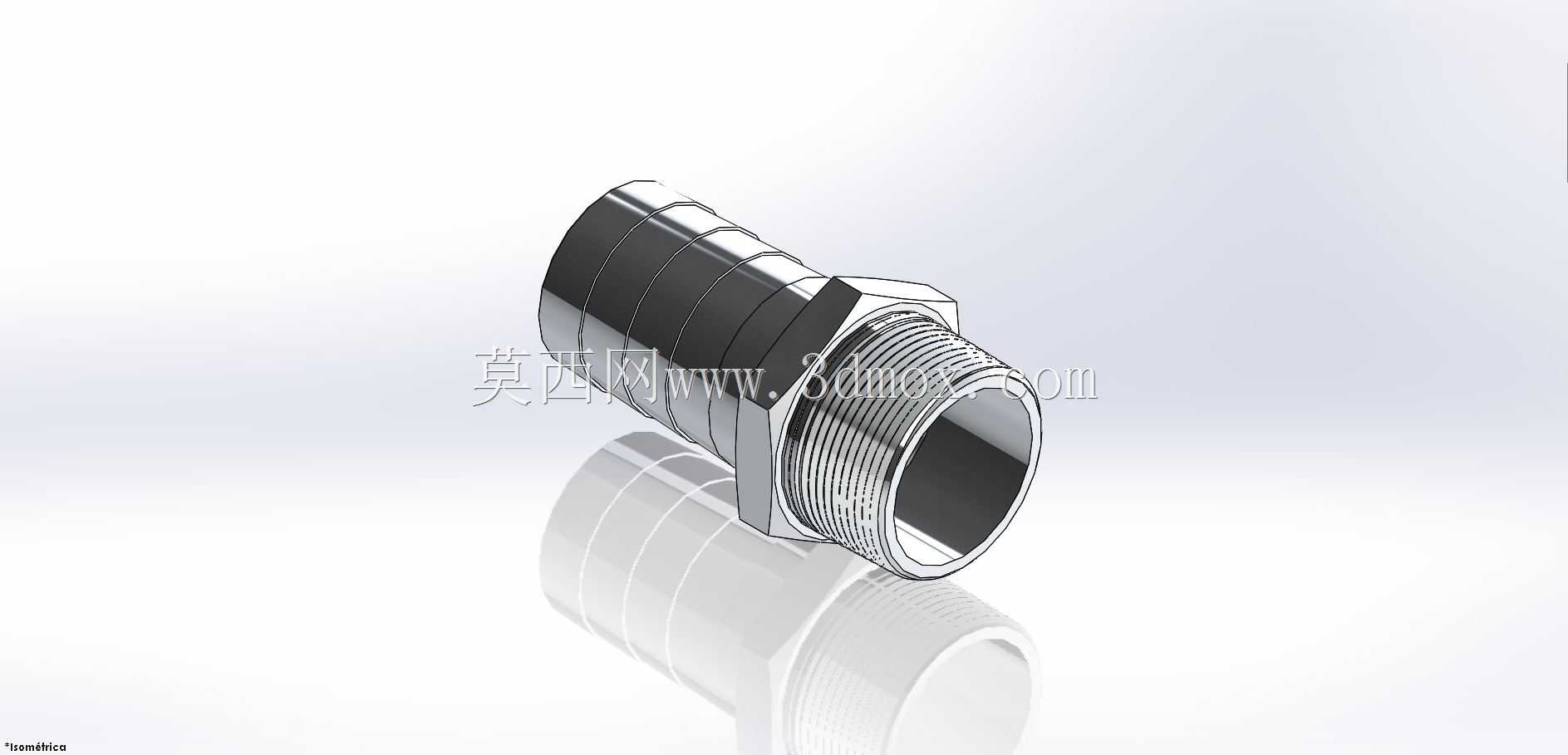

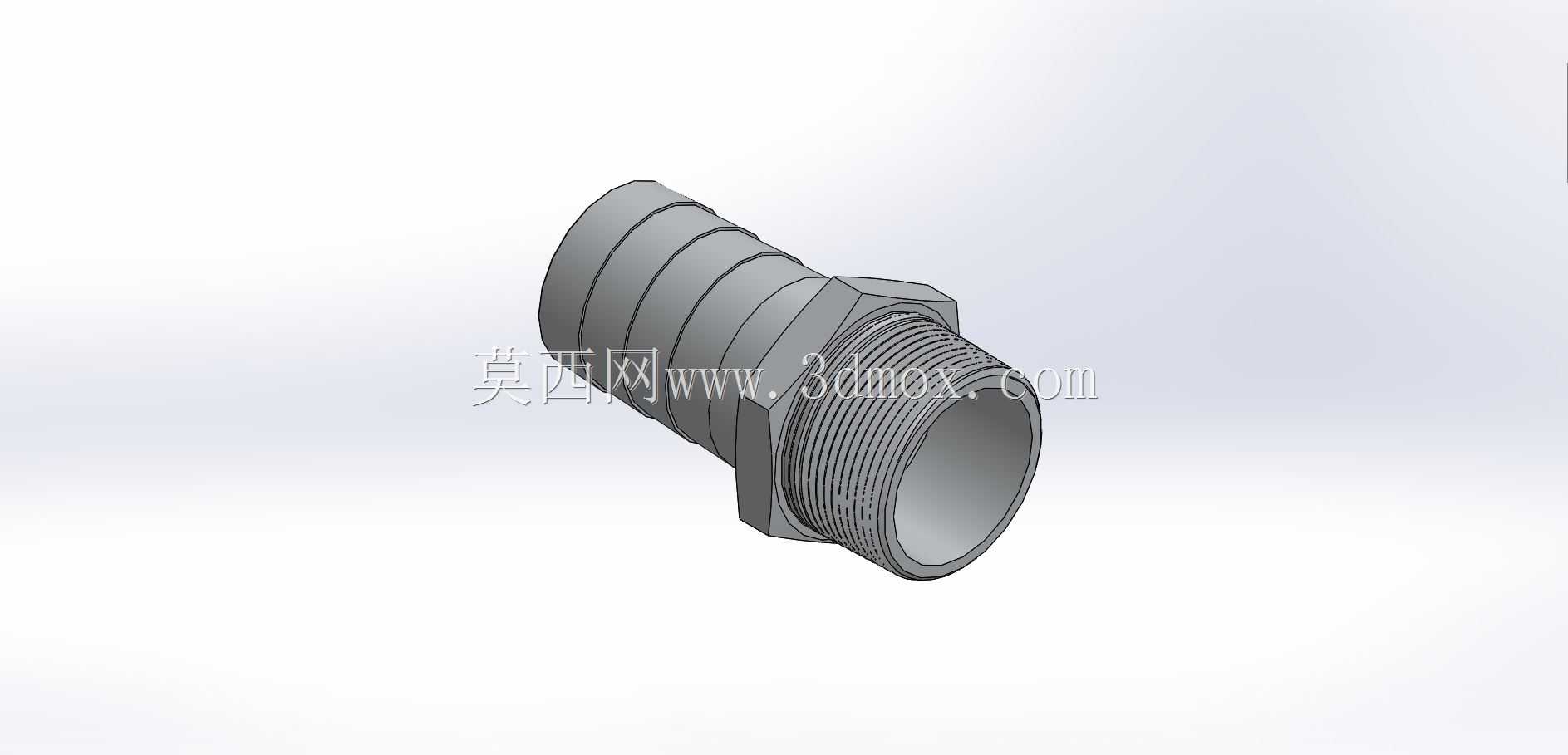

2.5寸NPT外螺纹软管宝塔接头结构

　　在流体输送管路的布设场景中，软管与硬管端的可靠连接一直是管路设计里容易被忽略却直接影响系统稳定性的环节，这款2.5寸规格的外螺纹宝塔接头，就是针对大口径柔性管路与带NPT内螺纹接口设备对接的专用连接件。从实际工况适配来看，这类接头常出现在车间气动主管路末端、低压给排水管路接驳、化工流体输送的软管段衔接、农业灌溉系统的泵出口连接等场景，相比卡套式、快插式接头，宝塔结构的接头对软管的适配宽容度更高，不需要匹配精确的软管壁厚公差，只要软管内径和接头宝塔段外径适配，配合喉箍锁紧就能达到可靠的密封与抗拉脱效果。

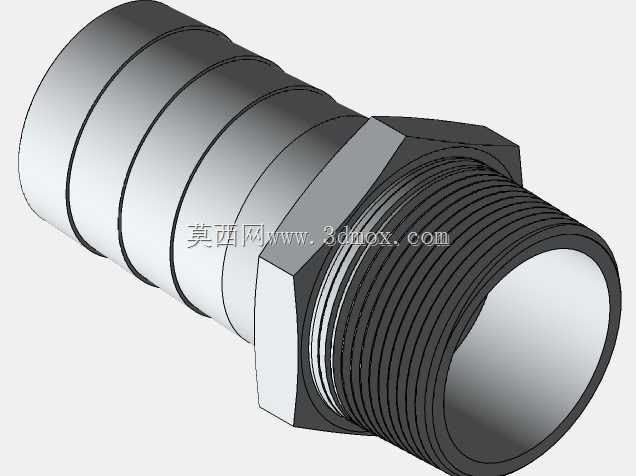

　　从结构设计逻辑来看，接头整体分为三个功能段，最外侧的六角扳拧段是安装受力部位，设计时预留了标准扳手的夹持尺寸，不管是使用活动扳手还是对应规格的开口扳手，都能找到稳定的受力面，安装时可以施加足够的扭矩让NPT螺纹段旋合到位，避免螺纹密封不足出现渗漏。中间的螺纹段采用2.5寸NPT锥管螺纹，这种螺纹本身自带密封属性，锥度设计让螺纹旋合过程中内外螺纹的牙型逐渐挤紧，不需要额外加装平垫，只要在螺纹上缠绕适量生料带或者涂抹密封胶，就能实现中低压工况下的可靠密封，适配绝大多数工业场景里的内螺纹接口设备，比如泵体出口、阀块接口、储气罐端接口等。

　　靠近软管连接的一端是多道环形凸棱的宝塔段，每道凸棱都设计了导向斜面和止退直角，软管套入时顺着斜面可以轻松推到安装位置，一旦套入到位后，凸棱的直角边会卡在软管内壁，当管路内有压力或者软管受到向外的拉力时，凸棱会和软管内壁卡得更紧，配合外围的喉箍锁紧，能承受远高于软管本身额定工作压力的拉脱力。设计时特意将宝塔段的长度控制在合理范围，既保证有足够的凸棱数量提供卡紧力，又不会因为插入段过长导致软管弯折处出现死折，影响流体通流效率。

　　从安装边界来看，这款接头的通径和2.5寸管路完全匹配，内部流道没有做缩径处理，流体经过时不会产生额外的压损，这一点对大流量输送场景尤为重要，很多小厂做的同类接头会刻意缩小内部通径来节省材料，实际使用时会导致管路流量不足，泵体负载异常升高。接头的六角段对边尺寸符合标准紧固件的尺寸规范，安装时不需要特制工具，现场运维人员用常规工具就能完成拆装更换，后期维护成本极低。另外接头的整体外形没有多余的突出结构，安装后相邻管路之间不会出现干涉，在密集排布的管路组里也能顺利安装，不需要为了接头特意调整周边管路的位置。

　　在材质适配的设计考量上，这类结构的接头可以根据输送介质的不同选用对应的加工材质，输送普通水、压缩空气的场景可以选用镀锌碳钢材质，成本低强度足够；输送弱酸弱碱腐蚀性流体的场景可以选用304或者316不锈钢材质，耐腐蚀性强使用寿命长；输送有卫生要求的食品级流体时，可以选用抛光处理的不锈钢或者食品级PP材质，满足卫生级管路的要求。不管选用哪种材质，这个结构的核心尺寸都是统一的，互换性极强，现场更换时不需要重新测量尺寸，只要对应规格就能直接替换。

　　实际使用中需要注意，安装时软管要完全推过所有宝塔凸棱，直到贴紧六角段的端面，喉箍要卡在最后一道凸棱的后方位置，锁紧时要均匀收紧螺丝，避免因为单边锁紧导致软管被切破或者密封不均。另外NPT螺纹旋合时不要过度施加扭矩，锥管螺纹旋合到一定程度后就会形成密封，过度拧入很容易导致螺纹开裂，尤其是铸铁或者铸铜材质的接头，扭矩过大直接会造成接头报废。这款接头的结构经过了大量实际工况的验证，没有多余的复杂结构，可靠性高，成本可控，是大口径软管连接场景里性价比极高的连接件方案。
