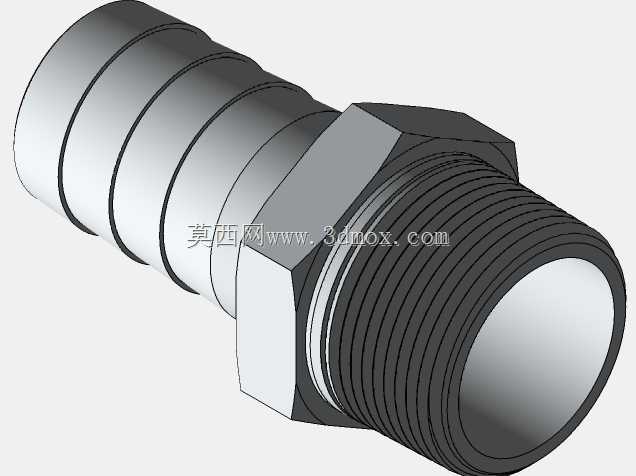

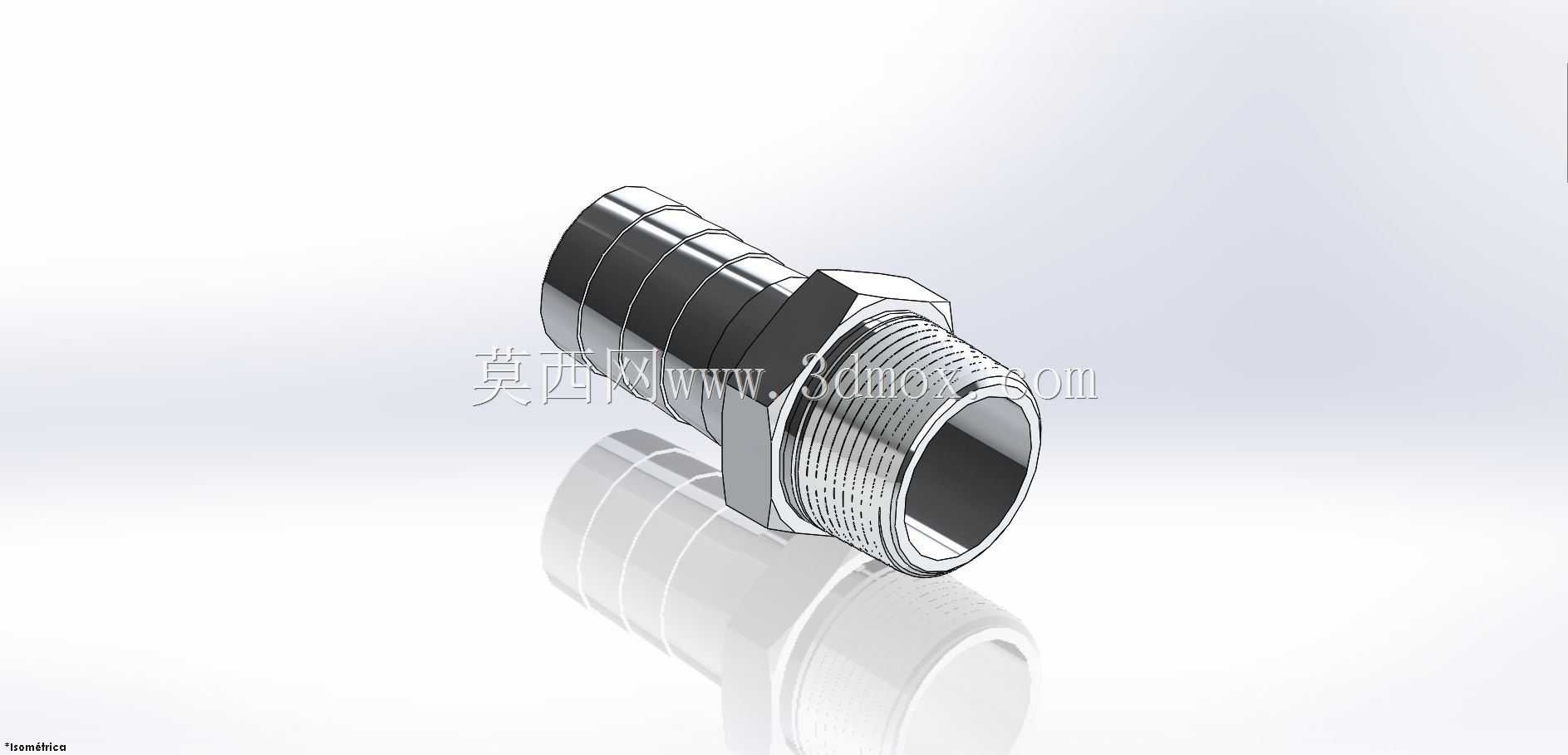

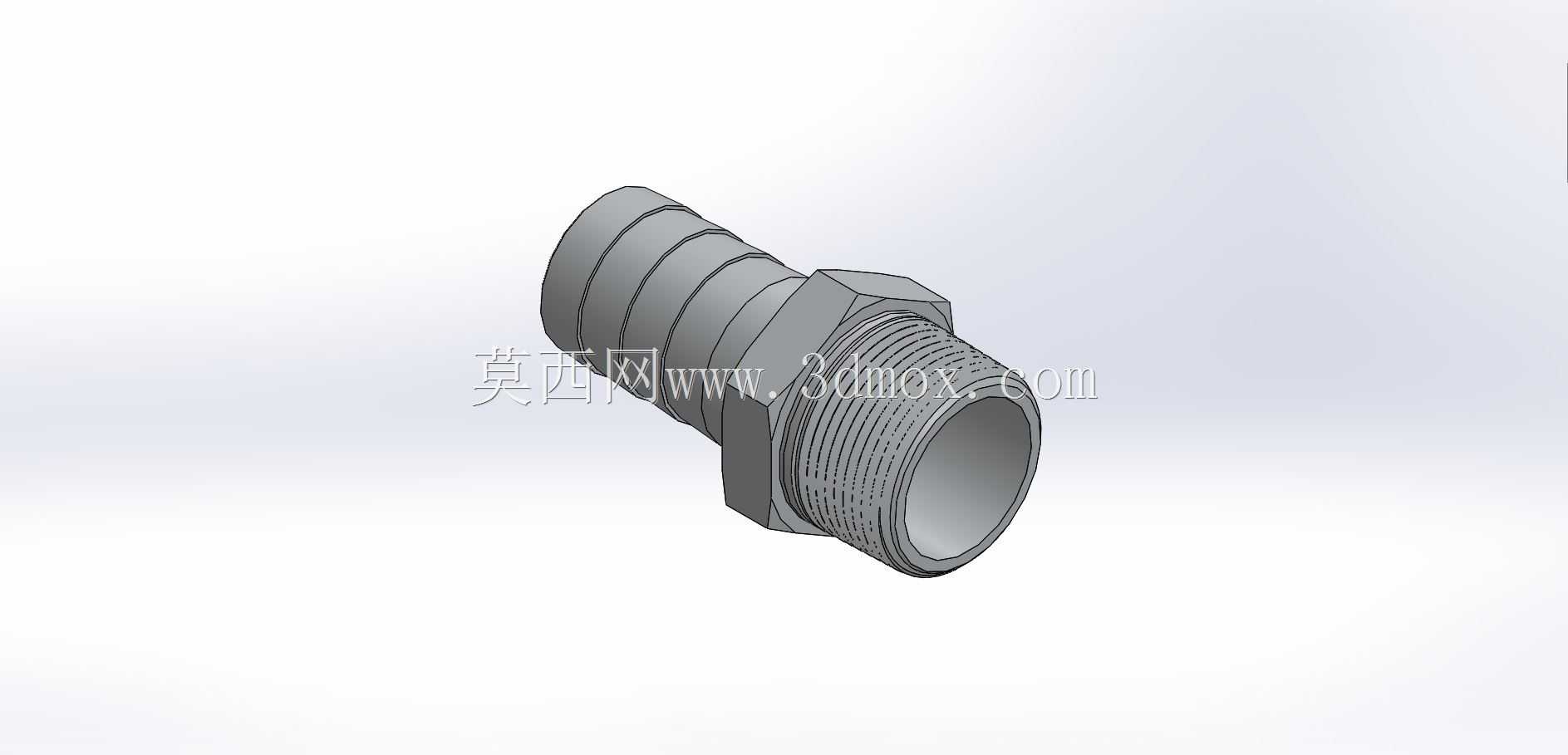

1又1/4英寸NPT外丝宝塔软管接头

　　这类外丝宝塔接头在流体输送管路系统里属于极为常见的过渡连接件，日常在车间的气动系统、低压液压回路、给排水临时管路、化工介质输送支管段都能见到它的身影，核心作用就是实现硬管螺纹端与柔性软管的可靠对接，避免管路对接处出现介质泄漏、软管脱拔的故障。从结构设计来看，接头一端采用1又1/4英寸NPT外锥螺纹，这种螺纹本身依靠牙型的过盈挤压实现密封，加工时严格控制螺纹的锥度、牙距与牙型角，安装时配合合适的密封带或密封胶，就能在中低压工况下实现稳定的静密封，适配绝大多数带对应内螺纹接口的阀块、泵体、设备壳体接口。另一端的宝塔段采用多道环形倒刺结构，每道倒刺的外径略大于适配软管的内径，软管套入后倒刺会嵌入软管内壁，配合喉箍锁紧之后，

　　即便管路存在一定的压力波动、软管受外力拉扯，也不会轻易出现松脱。设计过程中首先要明确安装边界，接头的六角对边尺寸按照标准紧固件的受力要求设计，保证安装时普通扳手就能卡合施力，不会因为受力面过小导致拧装时打滑、棱角崩损；六角台的厚度要兼顾受力强度与轴向尺寸控制，避免台肩过薄导致螺纹根部应力集中，在长期受管路振动时出现断裂。宝塔段的长度经过反复校核，既保证软管套入后有足够的接触长度实现密封与抗拉脱，又不会因为过长导致软管安装后弯折半径过小，造成管路通流面积减小、软管过早疲劳开裂。每道倒刺的边缘都做了微小的圆角处理，避免尖锐棱角割伤软管内壁，延长软管的实际使用寿命；倒刺的倾斜角度经过优化，套入软管时阻力适中，不会因为阻力过大导致安装困难，

　　同时在受反向拉力时倒刺能牢牢卡住软管内壁，提供足够的拉拔阻力。螺纹段与宝塔段的同轴度是加工时的重点控制项，若同轴度偏差过大，安装后软管会出现偏斜，长期运行时会在接头根部产生附加的弯曲应力，轻则导致接头处渗漏，重则造成接头断裂、软管脱落。实际选型应用时，要注意匹配对应压力等级的软管，喉箍的安装位置要对准宝塔段的最后一道倒刺后方，锁紧力度要适中，避免力度过大压裂软管或者力度不足导致密封失效。在气动系统中使用时，要注意压缩空气的净化程度，避免杂质长期冲刷螺纹密封面造成密封失效；在输水工况下使用时，要考虑介质的温度对软管材质的影响，避免高温导致软管软化降低拉脱力。这类接头没有复杂的活动部件，结构可靠性高，只要选型匹配、安装规范，

　　基本可以实现长期免维护运行，是流体管路搭建、设备维修改造中常备的基础连接件。建模过程中要重点还原螺纹的牙型细节、宝塔倒刺的轮廓、六角台的棱角过渡，保证模型导入装配环境后能准确模拟安装干涉情况，为管路布局设计提供准确的参考依据，避免实际装配时出现尺寸不匹配、安装空间不足的问题。
