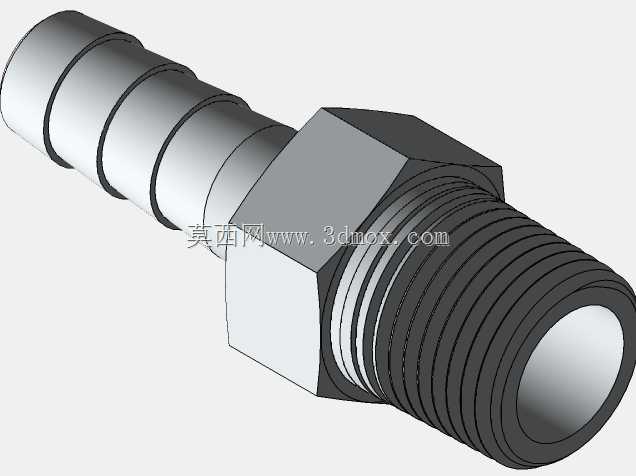

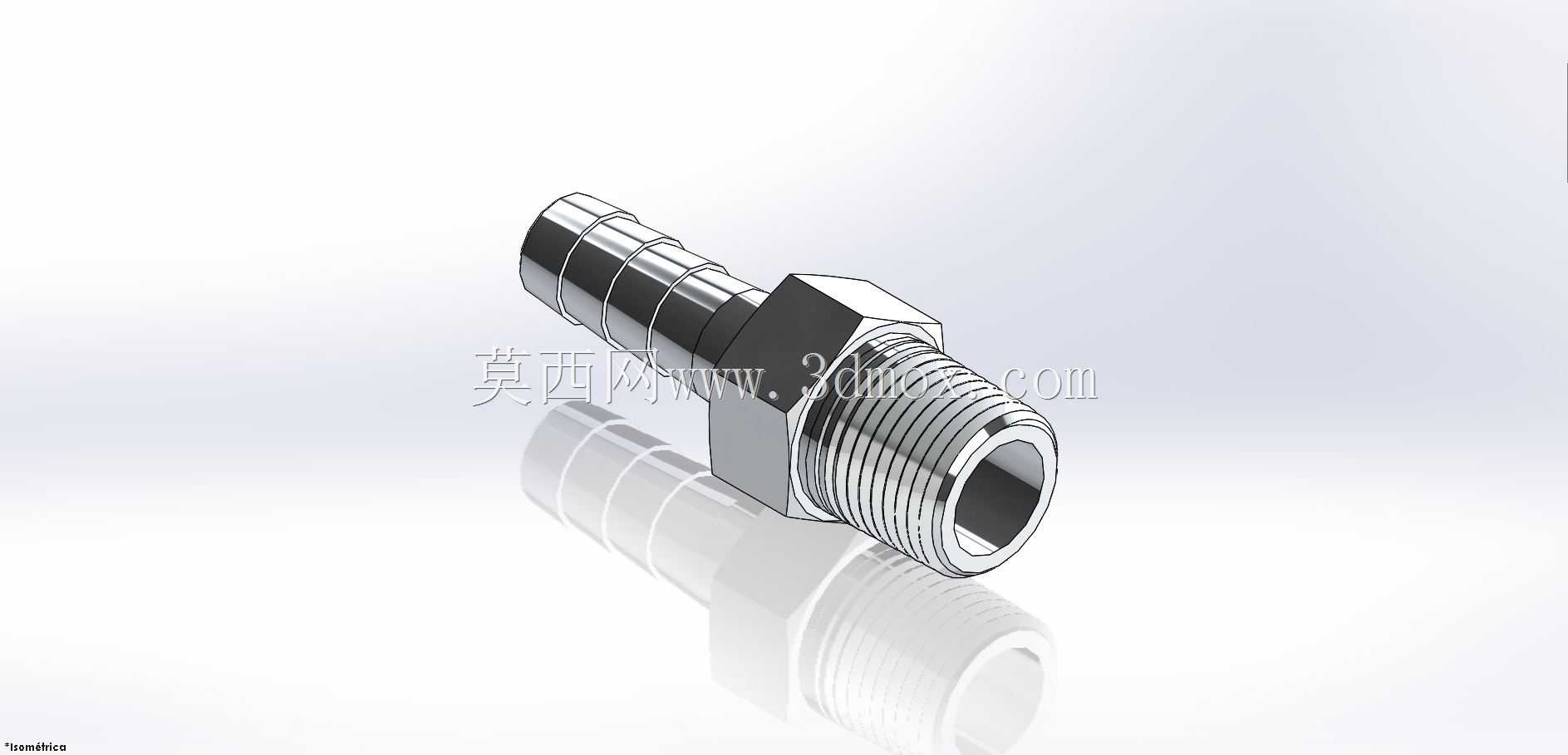

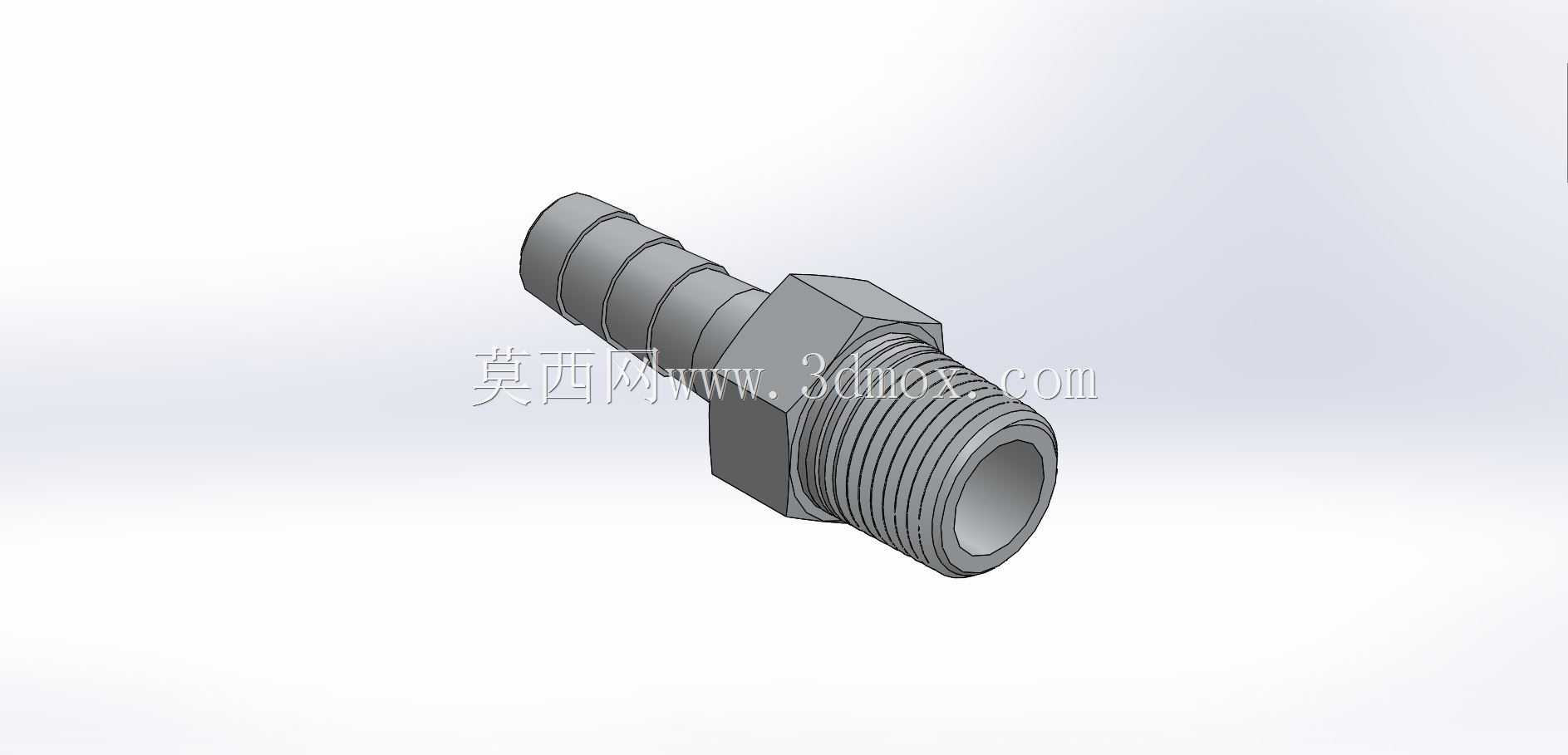

3/8英寸NPT外丝宝塔软管接头

　　在气动控制回路、低压流体输送、小型液压辅件管路、实验台气路搭建这类场景里，软管和硬管的过渡连接一直是容易出问题的节点——要么硬接后软管容易滑脱漏液漏气，要么螺纹配合公差不对拧不到位，要么接头的通径不匹配造成管路压损过大，这款3/8规格的外丝宝塔接头，就是专门针对这类过渡连接需求做的结构设计。

　　先从安装边界说，接头的外螺纹端是3/8英寸NPT锥管螺纹，这类螺纹本身靠牙型变形实现密封，不需要额外加平垫，安装时只要在螺纹上缠适量生料带或者涂少量密封胶，拧入对应内螺纹的阀块、泵体出口、管路三通即可，拧入深度控制在3到4牙就能达到足够的密封强度，不会因为拧入过深造成螺纹开裂，也不会因为拧入太浅出现密封失效。接头的六角对边尺寸是按照常规管接头标准做的，普通活动扳手或者对应规格的开口扳手就能卡紧，不需要特制工装，现场装配的时候不用额外准备特殊工具，这点在设备售后维修、现场管路改造的时候优势很明显，不用因为一个接头专门跑五金店找特殊扳手。

　　另一端的宝塔结构是整个接头的核心功能段，竹节式的倒刺结构是经过实际工况验证的，每一圈倒刺的外径都比适配的3/8英寸内径软管略大0.3到0.5毫米，软管套上去之后，倒刺会卡在软管内壁，配合喉箍锁紧之后，哪怕管路里有0.8MPa左右的气压或者0.5MPa左右的水压，都不会出现软管滑脱的问题。很多新手做管路设计的时候容易忽略宝塔段的长度，这款接头的宝塔段长度留了足够的安装空间，套上软管之后能容纳两个喉箍的锁紧位置，哪怕是用在有轻微振动的设备气路上，双喉箍锁紧之后也不会因为长期振动出现松脱漏泄。

　　设计的时候通径是做了等通径处理的，整个接头内部的流道没有做缩径，流体从NPT螺纹端流到软管端的时候不会出现局部节流，不会因为接头本身造成额外的压损，这点在气动回路里尤其重要——如果接头缩径，会造成气缸动作响应变慢，在需要精准控制气缸动作时序的自动化设备里，这种压损累积起来很容易造成设备动作节拍不达标。另外接头的材质默认是按常用的镀锌碳钢做的结构建模，建模的时候把六角的倒角、螺纹的收尾、宝塔倒刺的圆角都做了还原，不是那种简化的方块加圆柱的低精度模型，导入到装配体里做管路干涉检查的时候，能准确判断接头和周边钣金、型材的间隙，不会出现模型看着能装、实际装配的时候扳手卡不进去的问题。

　　实际选型的时候要注意，这款接头适配的是内径3/8英寸的软管，不要和外径3/8的软管搞混，很多刚入行的设计容易把软管的内径外径搞混，选完接头回来发现软管套不上去。另外NPT螺纹是60度锥管螺纹，不要和G类的非密封圆柱管螺纹、R类的55度锥管螺纹混用，哪怕公称尺寸看起来一样，牙型角和锥度都有区别，强行拧上去会出现密封不严甚至螺纹滑牙的问题。在做设备三维布局的时候，这个接头的安装方向可以根据管路走向调整，因为是螺纹连接，最终拧紧的角度会有一定的随机性，建模的时候可以把接头的角度留一定的调整余量，不要把周边的零件贴得太近，给现场装配留调整空间。

　　从使用场景来看，这类接头除了常规的气动水路，还能用在小型润滑油路、低压冷却水管路、真空吸附回路里，真空场景下用的时候要注意在宝塔端加卡箍锁紧，避免负压把软管吸脱。建模的时候把接头的所有安装尺寸都按实际加工公差做了还原，包括六角的对边尺寸、螺纹的有效长度、宝塔段的各节外径、内部流道的直径，做管路BOM统计的时候可以直接提取模型里的尺寸参数，不用再翻手册查标准件尺寸，能省不少选型核对的时间。很多标准件模型为了省面数会把螺纹简化成圆柱面，这个模型里把NPT螺纹的牙型做了还原，做装配干涉检查的时候能准确判断螺纹拧入后的实际位置，不会出现模型里显示拧到位了、实际加工出来的螺纹孔深度不够的问题。
