特罗卡多德卡洛OAC600油冷散热装置结构

　　在工程机械、重型液压设备、固定式液压站的散热回路设计中，这类带集成轴流风机的板翅式油冷单元是解决液压系统持续温升问题的核心部件，很多现场做液压系统改造的工程师都接触过同类型产品，它不需要额外接入冷却水回路，靠强制风冷就能带走液压油回路里的冗余热量，特别适合野外作业、无集中冷却水源的作业场景，比如矿山破碎设备的液压站、港口起重机械的液压支腿回路、农用机械的液压传动系统，都能见到这类结构的冷却装置。从结构设计逻辑来看，这个散热单元采用板翅式换热芯体作为核心换热部分，芯体外侧的散热鳍片采用高密度冲压成型，和内部的油流道通过真空钎焊实现完全密封，油液从侧部的油口进入芯体内部的流道时，会被鳍片分割成多股薄层油流，增大和散热壁面的接触面积，

　　正面安装的轴流风机直接对着芯体吹风，强制空气穿过鳍片间隙，把油液携带的热量快速带到外界环境中，这种设计的风阻比管带式结构更低，相同风量下的换热效率更高，同时整体结构的抗振性能更好，能适应设备运行时的持续振动工况，不会出现长期使用后鳍片松动、焊道开裂的问题。安装结构的设计上，这个单元在芯体的上下两端都设置了带安装孔的支脚，支脚采用折弯钢板焊接成型，安装孔位预留了足够的螺栓操作空间，现场安装时不需要额外制作转接支架，直接通过螺栓就能把整个冷却单元固定在设备的机架侧面或者顶部，不会和周边的管路、护板产生干涉；侧部的油口采用标准内螺纹接口，和液压系统的高压油管可以直接通过管接头连接，不需要做额外的接口改装，

　　油口的位置设计在芯体侧部的偏下位置，能保证停机时芯体内部残留的油液可以完全排空，避免冬季低温环境下残留油液凝固堵塞流道。风机部分采用外转子轴流风机，直接固定在散热芯体的正面导风罩上，导风罩和芯体边缘完全贴合，避免风机吹出的气流从侧边泄漏，保证所有气流都能穿过换热芯体的鳍片区域，风机的供电接线端设置在风机侧部的防护盒内，接线时不需要拆开风机本体，现场接线操作十分便捷，同时风机本身带过热保护功能，当风机电机因为长时间运行或者环境温度过高出现温升超标时，会自动切断供电，避免电机烧损。在做设备选型匹配时，需要重点关注这个冷却单元的换热功率和系统的发热量匹配，同时要核对安装边界尺寸：整个单元的厚度方向包含风机和芯体的总厚度，

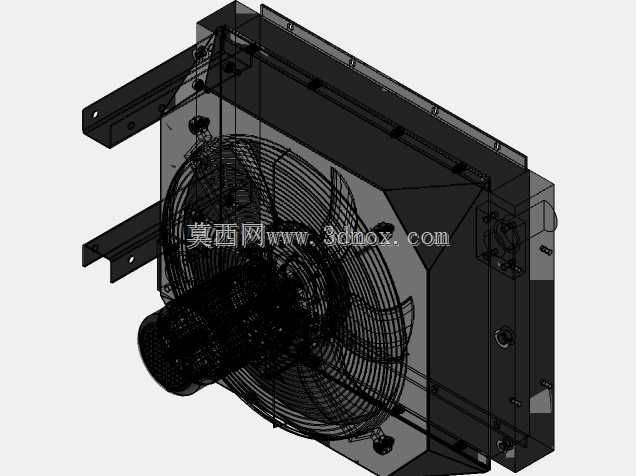

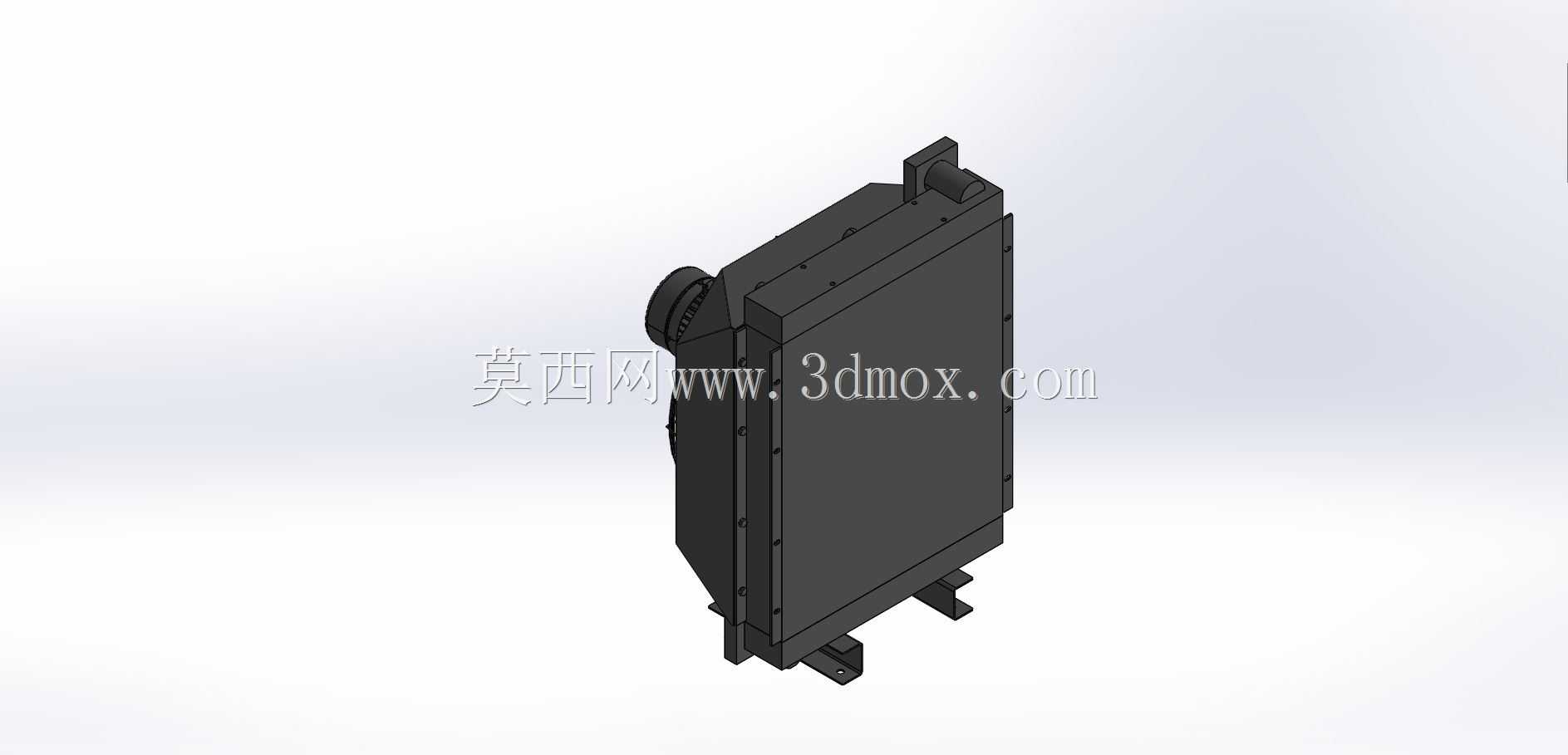

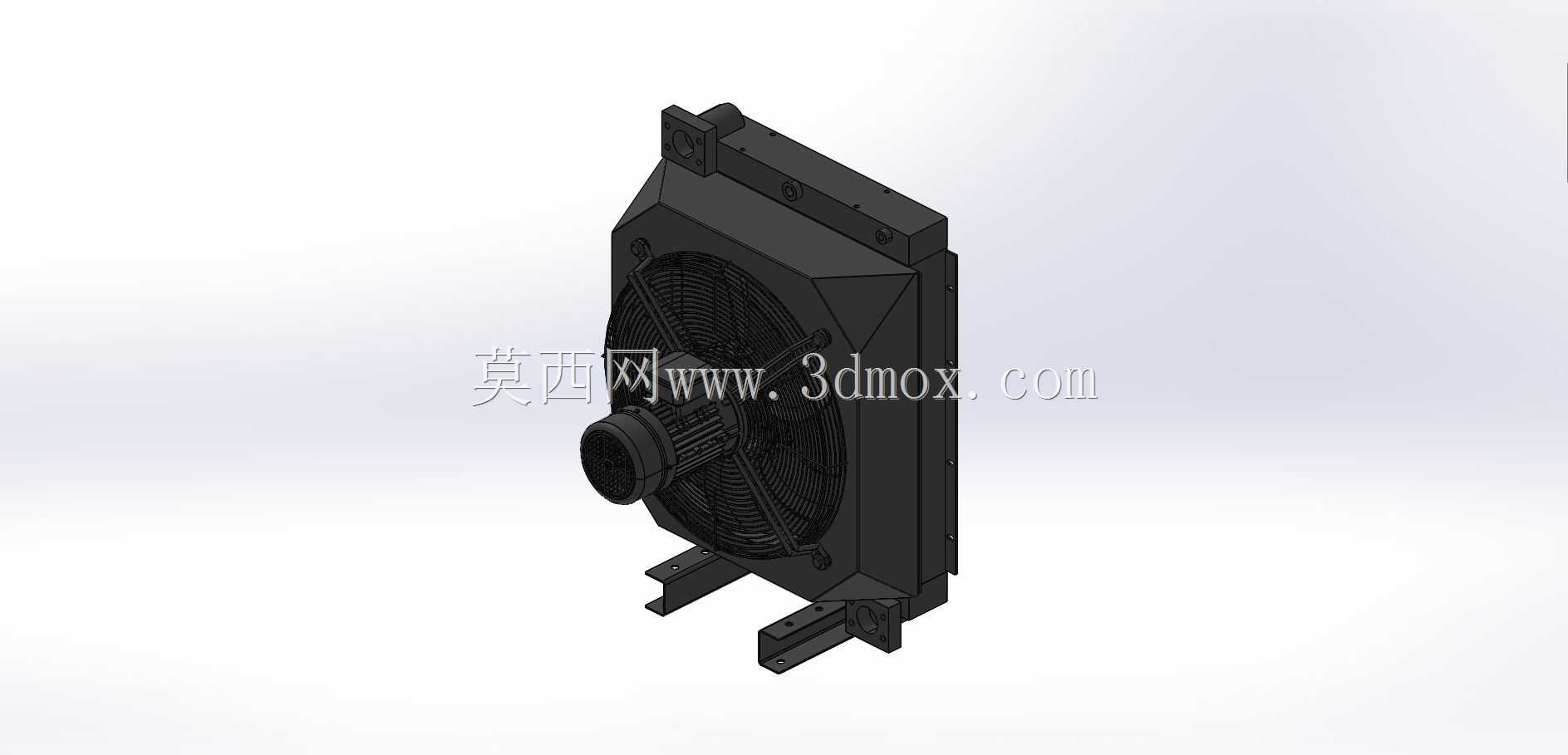

　　要保证安装位置后侧预留足够的出风空间，不能紧贴设备护板安装，否则会导致气流流通不畅，散热效率大幅下降；上下支脚的安装孔间距要和设备机架的预留孔位对齐，如果孔位存在偏差，不要强行撬装，避免支脚受力变形导致芯体焊道出现应力开裂，应该制作转接板调整安装位置。日常运维中，这类风冷油冷器最常见的问题是散热鳍片被现场的粉尘、飞絮、油污堵塞，导致通风量下降，所以在粉尘较大的作业场景下，需要定期用压缩空气从出风侧反向吹扫鳍片间隙，清理堵塞的杂物，不要用高压水枪直接正面冲洗，避免鳍片被水压冲倒变形，影响通风效率；另外要定期检查油口位置的密封情况，避免出现油液渗漏，油液渗漏不仅会造成液压油损耗，渗漏的油液粘附在鳍片上还会吸附更多粉尘，进一步加剧散热堵塞的问题。从三维建模的角度来看，这个模型完整还原了产品的所有外部结构特征，包括芯体的外部壳体、风机的安装结构、支脚的折弯形状、油口的接口尺寸，在做液压系统的三维布局设计时，可以直接导入这个模型进行安装干涉检查，提前核对管路走向、安装空间是否满足要求，避免现场安装时才发现空间不足、管路干涉的问题，减少现场整改的工作量。
