特罗卡多德卡洛OAC系列风冷式油冷却装置

　　在液压系统、润滑系统以及各类需要控制流体温度的工业回路中，油温过高始终是困扰设备稳定运行的核心问题之一——油液黏度随温度上升大幅下降，会直接导致润滑膜失效、密封件加速老化、系统内泄量增大，甚至引发控制阀卡滞、执行元件动作精度失准等连锁故障，这类带轴流风机的一体式风冷油冷装置，正是为解决密闭空间内、无外接冷却水条件下的油温管控需求而设计的。

　　从实际应用场景来看，这类冷却装置常被配置在工程机械的液压回路、风电齿轮箱润滑系统、固定式液压站回油侧、注塑机液压系统以及移动式液压设备上，尤其是在野外作业的工程装备中，无法接入循环冷却水，依靠环境空气带走油液热量的风冷方案几乎是唯一选择，相比水冷式换热器，它不需要配套冷却水塔、循环管路和水处理装置，整体布置更灵活，后期维护仅需定期清理散热鳍片间的积尘即可，运维成本远低于水冷方案。

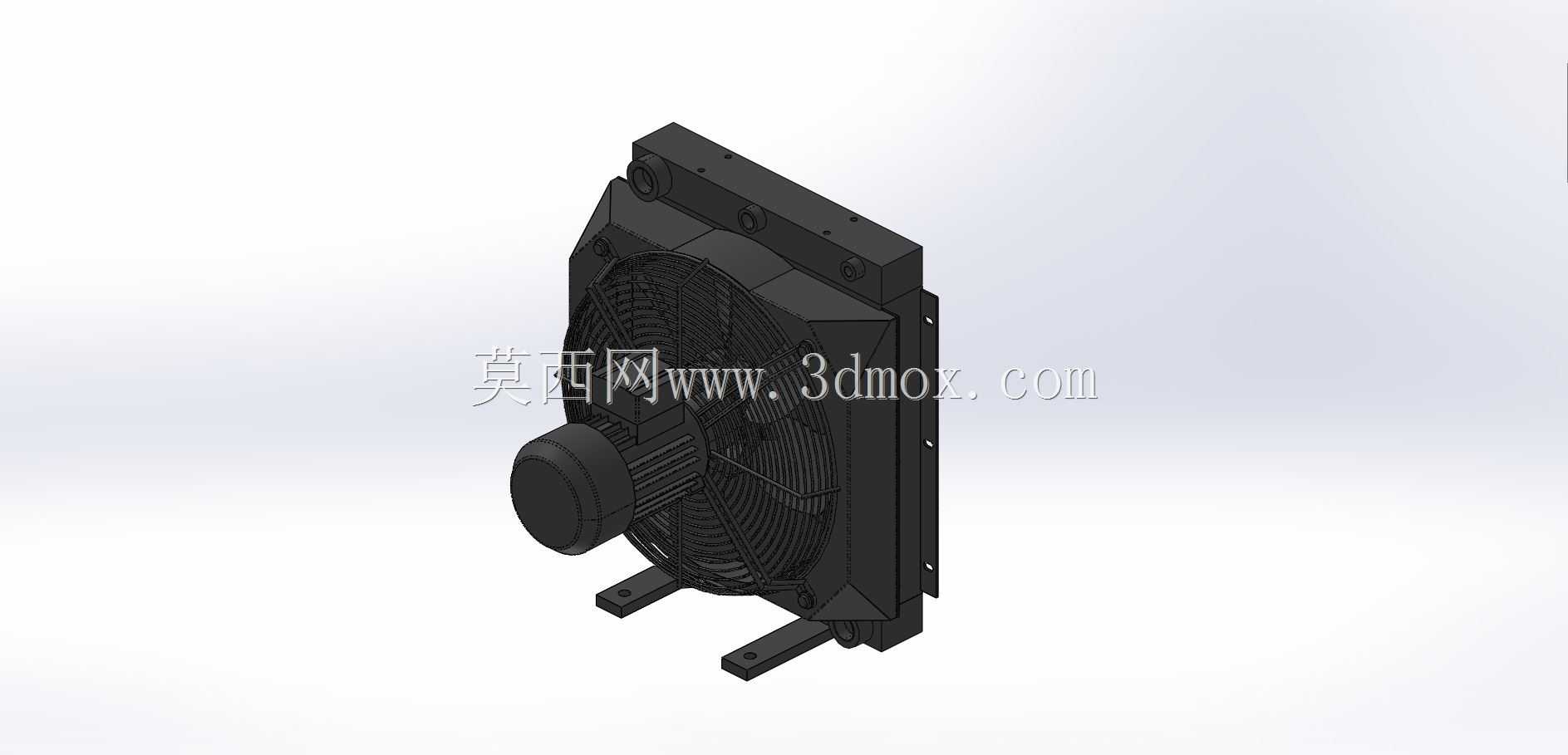

　　该装置的结构设计逻辑非常清晰，核心换热单元采用板翅式或者管翅式换热芯体，油液从侧边的油口进入芯体内部的流道，通过金属壁面将热量传递给密集的散热鳍片，装置后侧（或前侧）配置的轴流风机强制驱动环境空气横向冲刷鳍片表面，通过对流换热将热量直接排到周围空气中，完成油液的降温过程。和传统的独立散热器加独立风机的拼装方案不同，这款产品将风机、换热芯体、安装支架、导风罩做了一体化集成，导风罩的型线完全贴合风机扇叶的扫风范围，能够减少风机出口的涡流损失，让空气尽可能均匀地流过整个换热芯体的迎风面，避免出现边角区域风量不足导致的换热效率下降问题。

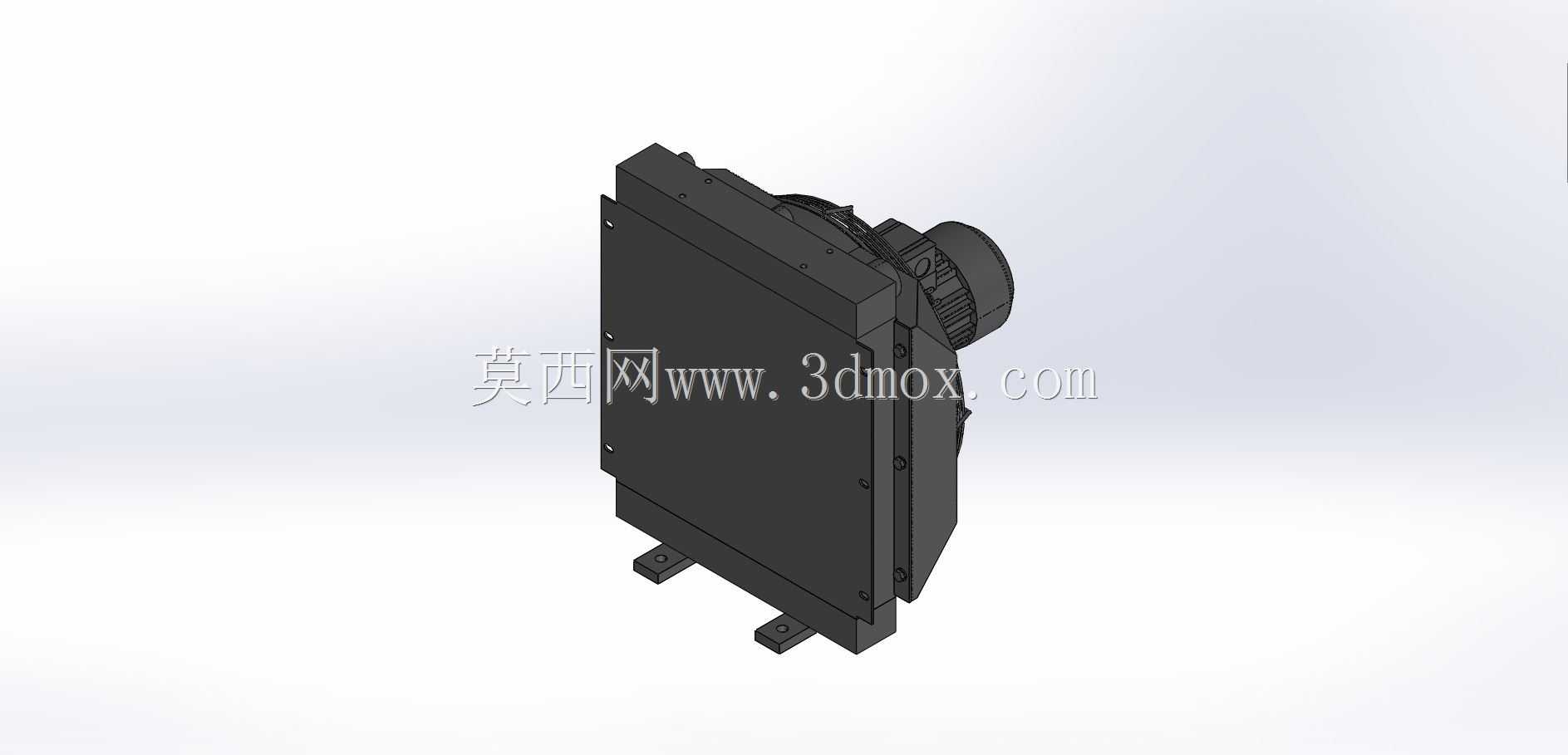

　　从安装边界来看，装置底部配置了两个带安装孔的支脚，支脚的开孔位置经过匹配设计，既可以通过螺栓直接固定在设备机架的水平安装面上，也可以根据安装空间需求调整固定角度，适配不同的布置方向；侧边的油口采用标准内螺纹连接，能够直接和液压系统的回油管路对接，不需要额外设计转接法兰，降低了现场安装的配管难度。需要注意的是，选型安装时要预留足够的进风空间，不能让装置的进风面紧贴设备舱壁或者其他遮挡物，否则会导致风机进风阻力过大，实际风量大幅衰减，直接影响散热效果；同时出风侧也要避免热风被遮挡回流，否则会导致进风温度持续升高，散热效率会出现断崖式下跌。

　　在功能特性上，这类风冷油冷装置的油道流阻经过优化，在保证足够换热面积的前提下，尽可能降低油液流过芯体的压力损失，不会因为加装冷却器导致系统回油背压过高，影响液压泵的吸油效率或者造成回油管路密封件损坏。风机的供电规格通常和设备的系统电压匹配，部分型号还可以选配温控开关，当油液温度低于设定值时风机自动停止运转，避免油温过低导致油液黏度太大、系统冷启动压力过高，当油温上升到工作区间后风机自动启动，实现温度的自动管控，减少不必要的能耗。

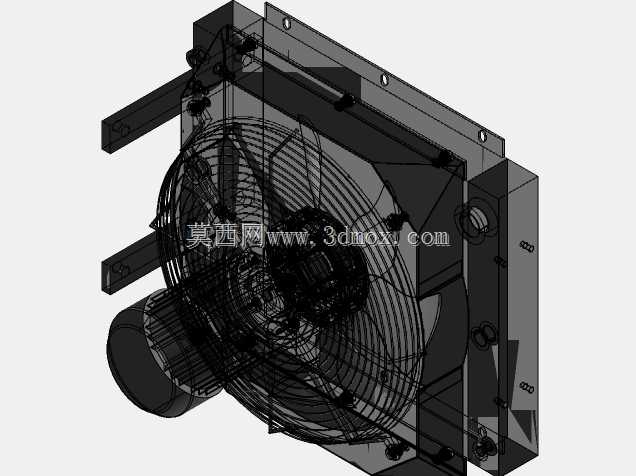

　　从三维建模的角度来看，这类装置的建模需要重点关注几个核心尺寸的准确性：首先是换热芯体的整体长宽高尺寸，这直接决定了散热面积的大小，也是选型时核对散热能力的核心参数；其次是安装支脚的孔位坐标、安装孔的孔径大小，这部分尺寸如果出现偏差，会导致现场安装时无法对位固定；第三是油口的位置、螺纹规格以及接口的朝向，这直接影响现场配管的走向，如果接口位置偏差，会导致管路无法对接或者出现强行别管的情况，长期运行会引发管路接头漏油；最后是风机的外轮廓尺寸、导风罩的安装位置，这部分需要和设备舱的内部空间做干涉检查，避免安装时和周边的管路、其他元件发生碰撞。

　　在实际选型匹配时，不能只看装置的标称散热功率，还要结合系统的实际发热量、环境最高温度、油液的额定流量、允许的油液温升范围综合计算，比如在高温环境下作业的设备，环境温度经常达到40摄氏度以上，就需要预留足够的散热余量，否则在夏季满负荷运行时很容易出现油温降不下来的问题；如果是在高海拔地区使用，因为空气密度低，风机的实际送风量会比平原地区小，选型时还要额外放大散热功率的余量，抵消空气密度下降带来的换热效率损失。另外，油液的清洁度也会直接影响冷却器的使用寿命，如果油液中含有大量金属碎屑或者杂质，很容易堵塞芯体内部的细小油道，导致流阻上升、换热效率下降，因此通常会在冷却器的进油侧配置精度合适的过滤器，避免杂质进入芯体造成堵塞。

　　日常维护层面，这类装置最常见的问题就是散热鳍片被灰尘、柳絮、昆虫残骸堵塞，导致通风阻力上升、风量下降，因此需要定期用压缩空气从反方向吹扫鳍片表面，把堵塞的杂物清理干净，吹扫时要注意压缩空气的压力不能太高，否则容易把薄铝制的鳍片吹倒，反而会堵塞通风间隙；如果鳍片出现倒伏，可以用专用的梳齿工具整理扶正，恢复通风通道的通畅。另外还要定期检查油口位置有没有渗漏，风机的运转有没有异常异响，固定螺栓有没有出现松动，这些细节检查能够大幅提升装置的无故障运行时间，避免因为冷却器失效导致整个液压系统出现过热故障。
