特罗卡多德卡洛OAC700系列风冷式油冷却装置

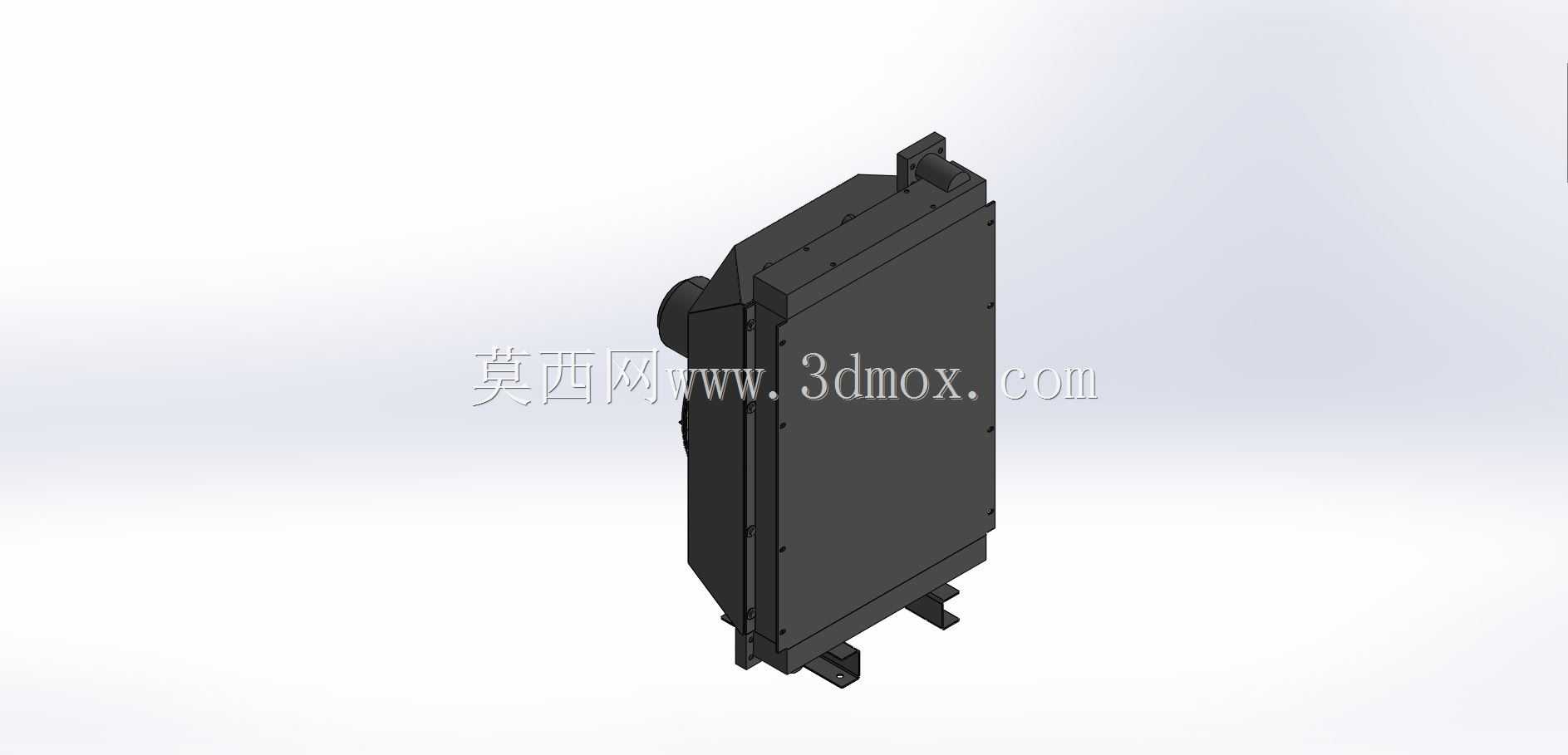

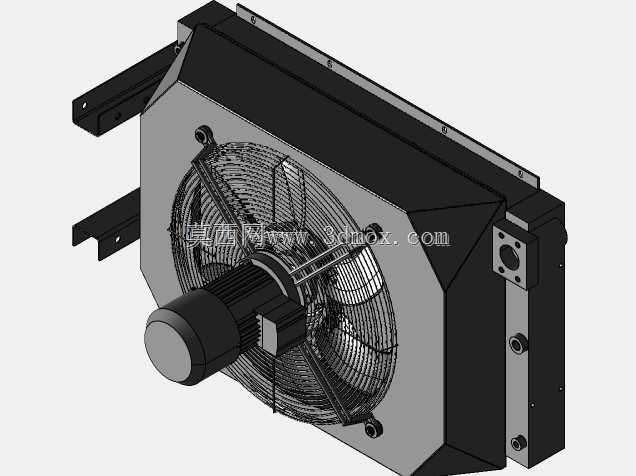

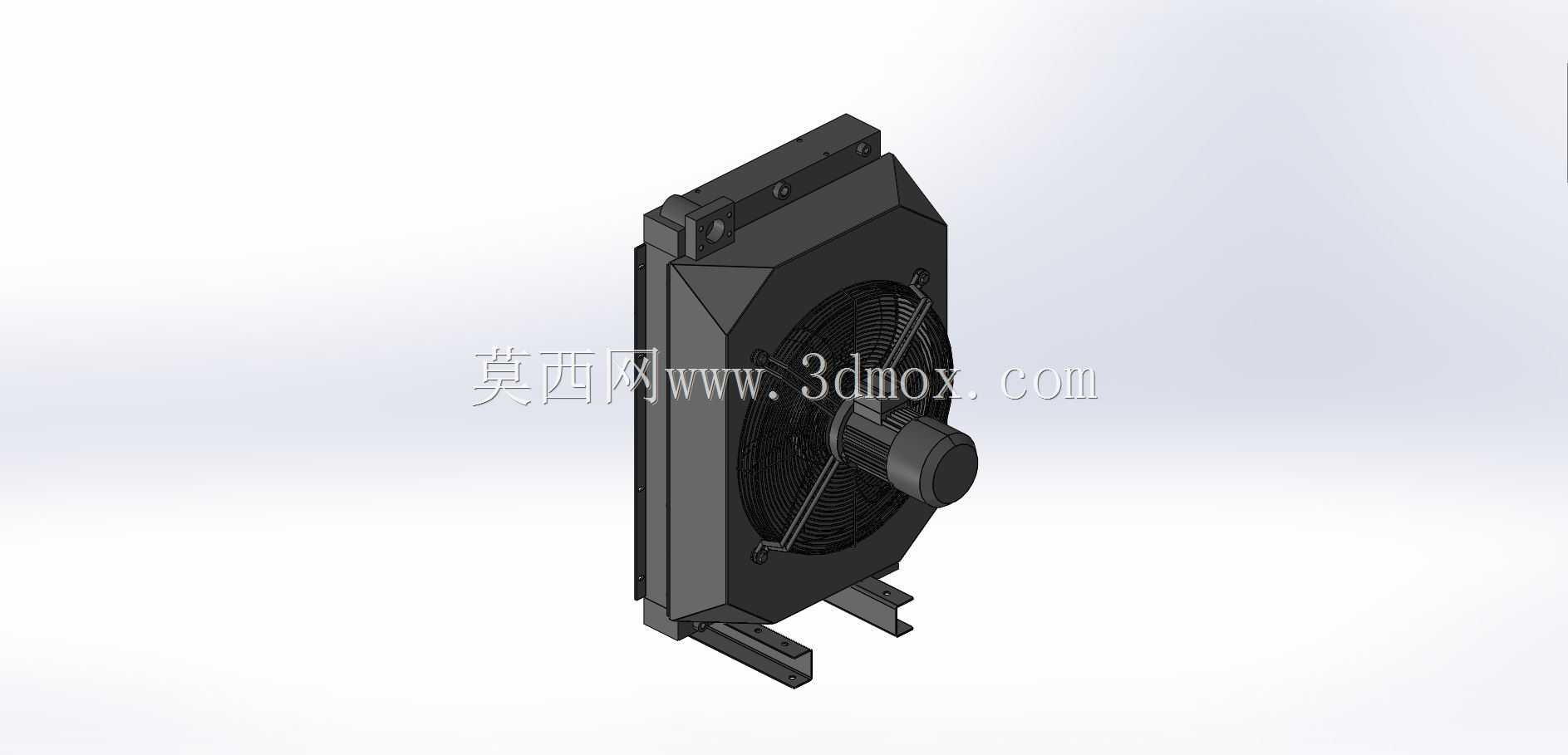

　　在液压系统、工程机械动力单元、固定式工业液压站的热管理设计环节，这类带轴流风机的板翅式风冷油冷却装置，是解决系统连续作业油温过高问题的核心配套部件，区别于水冷式换热器需要外接循环冷却水的限制，风冷式结构无需对接水路，在野外作业设备、移动工程机械、无集中供水的车间工位上适配性更强。从结构布局来看，该装置采用一体化集成设计，核心换热芯体采用板翅式叠层结构，油流道与空气流道交替排布，外部配置的轴流风机直接正对芯体迎风面安装，风机运转时形成的强制对流空气穿过散热翅片间隙，将流经芯体内部高温液压油携带的热量直接带走，不需要额外配置中间换热介质，整体结构紧凑，安装时不需要预留复杂的管路对接空间。设计阶段首先要考虑的是安装边界的适配性，

　　装置底部设置的两个L型安装支脚采用标准化开孔设计，支脚间距、安装孔位尺寸匹配行业通用的安装支架规格，现场安装时可以直接通过螺栓固定在设备机架的预留安装位上，不需要额外制作过渡转接支架；芯体外侧的防护边框采用折边冲压结构，既可以对脆弱的翅片边缘形成防护，避免安装、搬运过程中磕碰造成翅片倒伏影响通风效率，同时边框上预留的风机固定孔位可以保证风机与芯体的同轴度，避免风机运转时出现偏心振动。从功能特性上看，这类冷却装置的油口设置在芯体侧端，油道内部采用多程折返设计，高温油液进入芯体后会在流道内多次折返流动，尽可能延长油液与散热壁面的接触路径，保证换热充分；风机采用外转子轴流结构，风量大、运行噪音低，风机的防护网罩采用一体冲压成型的格栅结构，

　　既可以避免异物卷入风机叶轮，又不会对进风效率造成过大阻碍。在实际选型应用中，这类装置通常串接在液压系统的回油管路中，系统回油携带的工作热量直接通过冷却装置散出，保证液压油温度维持在30-55摄氏度的最佳工作区间，避免油温过高造成液压油粘度下降、密封件老化加速、系统内泄增大等问题；针对不同的系统发热量需求，同系列装置可以通过调整芯体厚度、翅片密度、风机功率来匹配不同的散热功率要求，不需要改动外部安装尺寸，方便设备做系列化拓展设计。建模过程中需要重点关注几个核心尺寸的准确性：首先是安装支脚的孔位间距与孔径，这部分直接决定了装置能不能直接适配现有设备的安装位，一旦尺寸偏差会造成现场无法安装；其次是油口的连接尺寸与伸出长度，

　　要保证对接管路时不会和周边部件产生干涉；另外风机的出线位置也要做准确还原，方便电气设计环节预留走线空间。芯体部分的建模不需要还原每一层翅片的微观结构，通常采用等效外观建模即可，重点还原芯体的整体外形尺寸、迎风面面积，保证做整机装配干涉检查时的准确性；外部的固定螺栓、接线端子等细节也要做适度还原，避免装配检查时出现遗漏。在移动工程机械应用场景中，这类冷却装置还要考虑振动工况下的结构强度，安装支脚与芯体边框的连接位置做了加强筋设计，避免长期振动造成连接部位开裂；风机与边框的连接位置设置了减震胶垫，既可以降低风机运转时的振动传递，也能避免刚性连接在振动工况下出现螺栓松动。对于设备改造类项目，这类一体化风冷冷却装置的优势更加明显，不需要对现有设备的水路系统做改造，只需要在回油管路串接该装置，就近取电即可完成散热系统升级，改造成本低、施工周期短，非常适合老旧液压设备的油温过高问题整改。
