同心异径管道转接接头结构设计

　　在工业流体输送管路的布设作业中，不同管径管线的衔接是极为常见的工程需求，这类同心异径转接件正是为解决该类场景的匹配问题而设计，广泛应用于石化输送、市政给排水、工业循环水系统、暖通空调管路以及制程流体管线的变径位置，可在不改变管路同轴度的前提下，实现不同通径管道的平滑过渡，避免管路变径处出现流道突变引发的紊流、压损激增甚至介质沉积问题。从实际使用场景来看，这类管件常布置在泵组进出口与主管路的衔接段、设备接管端与外接管线的匹配位置，以及管路系统中需要调整通径来匹配流量分配的节点，相比偏心异径接头，同心结构的变径件在水平或垂直布设的管路中都能保证流道中心对齐，不会出现偏心结构易引发的气阻或者液体积留问题，尤其适用于输送洁净介质、

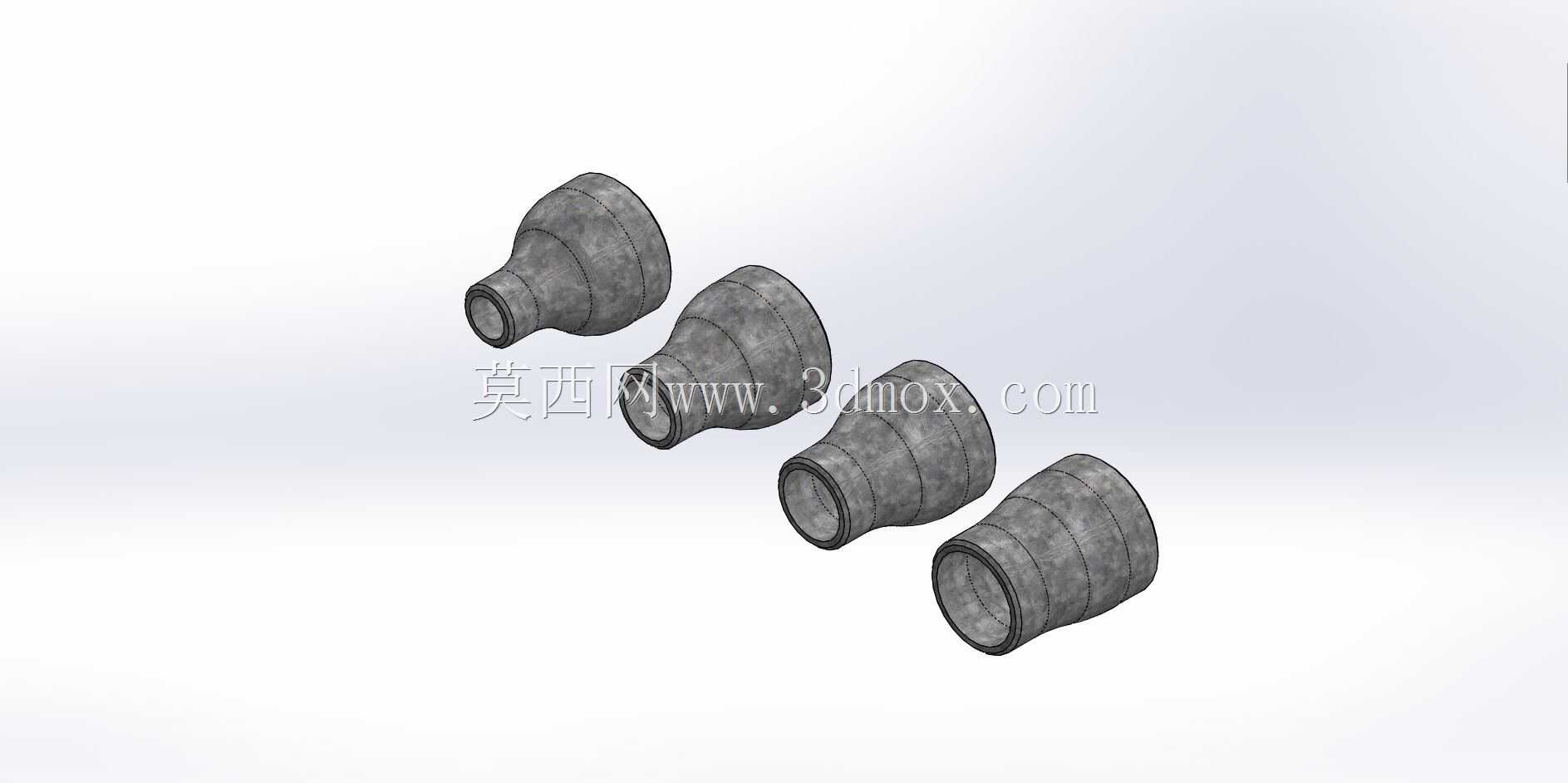

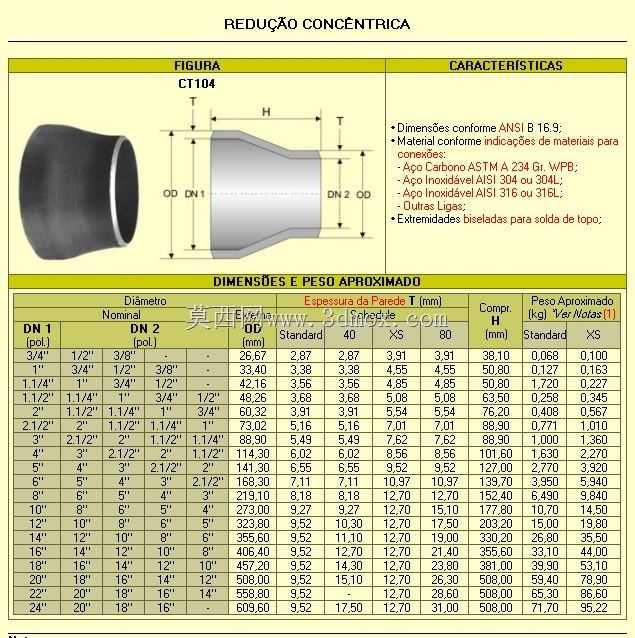

　　要求流道平顺无滞流区的管路系统。该系列同心异径接头覆盖了多组常用的管径匹配规格，从大尺寸的2.5英寸主管接口，逐步过渡到2英寸、1.5英寸、1英寸、0.5英寸甚至0.25英寸的支管接口，可满足不同流量配比的管路转接需求，所有接口的尺寸边界均遵循常规管路配件的通用安装规范，端部的连接结构适配常规的管路对接形式，安装时无需额外加工适配接口，可直接与同通径的标准管路、阀门或者设备接管完成对接，安装边界预留了足够的密封件安装空间，不会出现与相邻管路配件干涉的问题。从结构设计思路来看，整个变径段采用平滑的锥面过渡结构，锥度设置经过流道仿真验证，既保证了变径过程的流道平顺，又控制了管件自身的轴向长度，避免过长的变径段占用过多管路布设空间，

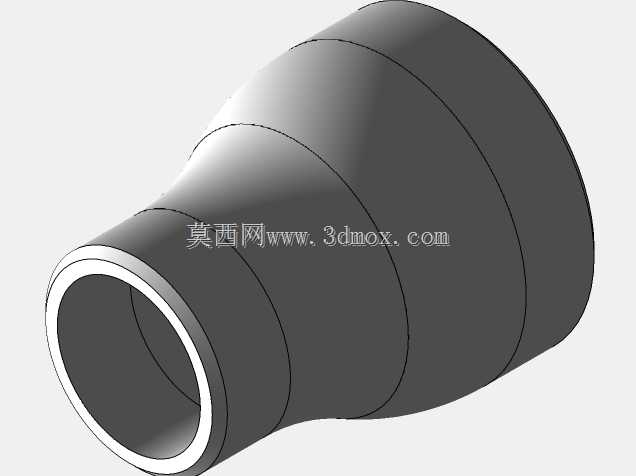

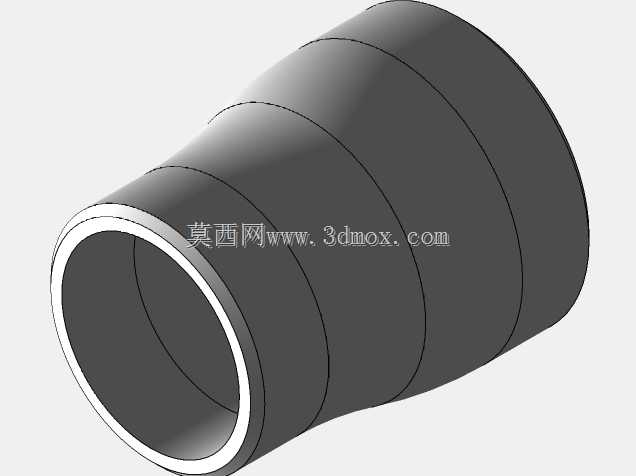

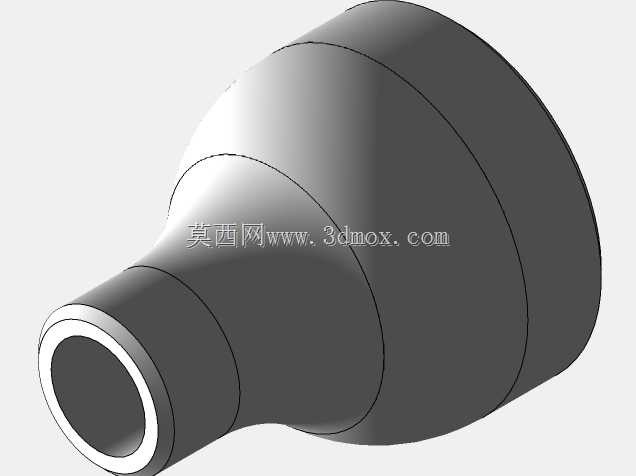

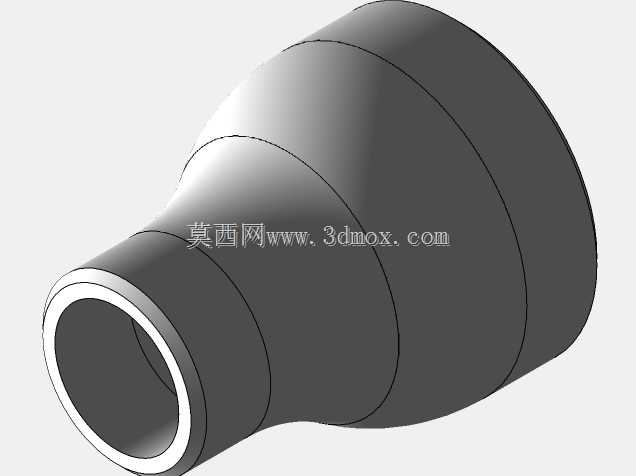

　　同时锥面与两端直段接口的衔接位置做了圆弧过渡处理，消除了结构应力集中点，提升了管件整体的承压能力，可适配常规工业管路的压力等级要求。管件的壁厚设计兼顾了结构强度与材料成本，根据不同通径的承压需求匹配对应的壁厚尺寸，大口径端的壁厚满足主管路的承压要求，小口径端的壁厚随通径减小做适配调整，整个变径段的壁厚均匀过渡，不会出现局部壁厚突变导致的应力薄弱点。在三维建模过程中，整个系列的管件采用参数化的建模逻辑，将两端通径、变径段长度、锥度、壁厚、接口尺寸等参数设置为可调整变量，后续如果需要拓展其他管径匹配的规格，只需修改对应参数即可快速生成新的模型，大幅提升同系列产品的设计效率。模型的外形细节还原了实际管件的铸造表面质感，

　　端部的连接结构尺寸与标准管路配件完全匹配，可直接用于管路系统的整体装配仿真，在进行管路布设的三维设计时，可直接调用该系列模型完成变径节点的装配，验证管路整体的同轴度、安装空间以及相邻配件的干涉情况，提前排查布设过程中可能出现的安装错位、空间不足等问题。这类同心异径接头在实际使用中，除了基础的变径转接功能，还可配合流量调节元件使用，在需要调整管路通径来匹配流速的节点，通过平滑的变径结构保证介质流动状态稳定，避免流道突变引发的振动、噪声问题，尤其在输送带有少量固体颗粒的介质时，平滑的同心锥面不会出现介质沉积的死角，降低管路堵塞的风险。相比采用焊接方式现场制作的变径段，标准化的同心异径接头尺寸精度更高，流道过渡更平顺，承压性能更稳定，安装效率也更高，可大幅缩短管路施工的周期，同时也便于后期管路系统的维护与配件更换。在进行管路系统的三维设计时，这类标准管件模型的调用可有效提升整体设计的准确性，避免因自行建模的尺寸偏差导致后期施工时出现配件不匹配的问题，模型的安装边界完全符合实际产品的尺寸要求，装配后可直接用于生成管路施工的物料清单，指导现场的配件选型与安装作业。
