可调式喉箍32-108紧固连接件

　　在流体输送管路布设、机电设备管线固定、汽车油路水路装配等场景里，这类可调式紧固喉箍是极为常用的小尺寸连接件，别看零件体量不大，实际工况里对密封可靠性、装拆便捷性的影响直接决定整套管路系统的运行稳定性。这款适配32-108mm管径范围的喉箍，核心作用是为对应通径的橡胶软管、塑料波纹管、薄壁金属硬管对接处提供均匀的径向抱紧力，消除管接头配合间隙，避免输送介质泄漏，同时抵抗管路运行中产生的振动、轴向拉脱力，保证连接位置在长期温变、振动工况下不松脱。

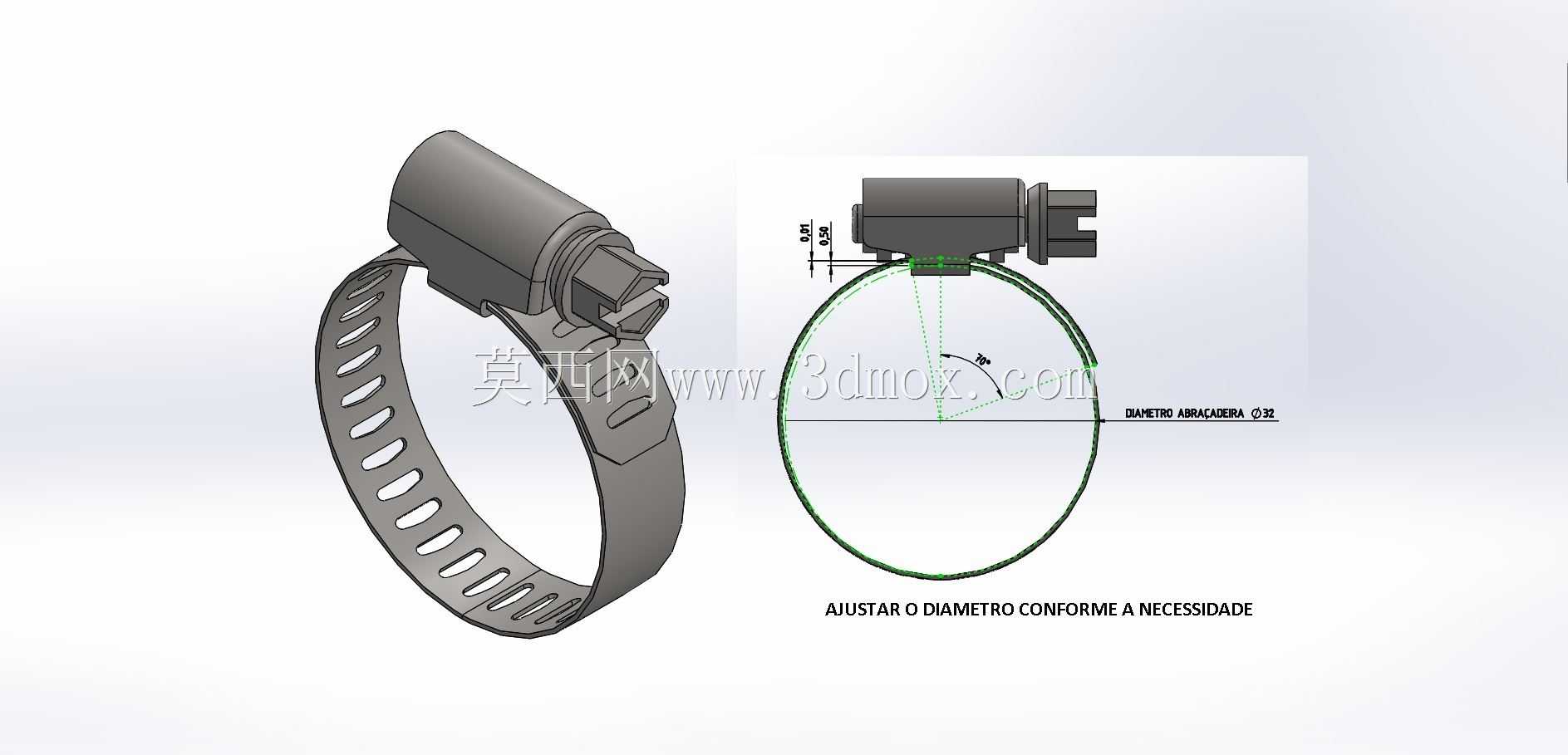

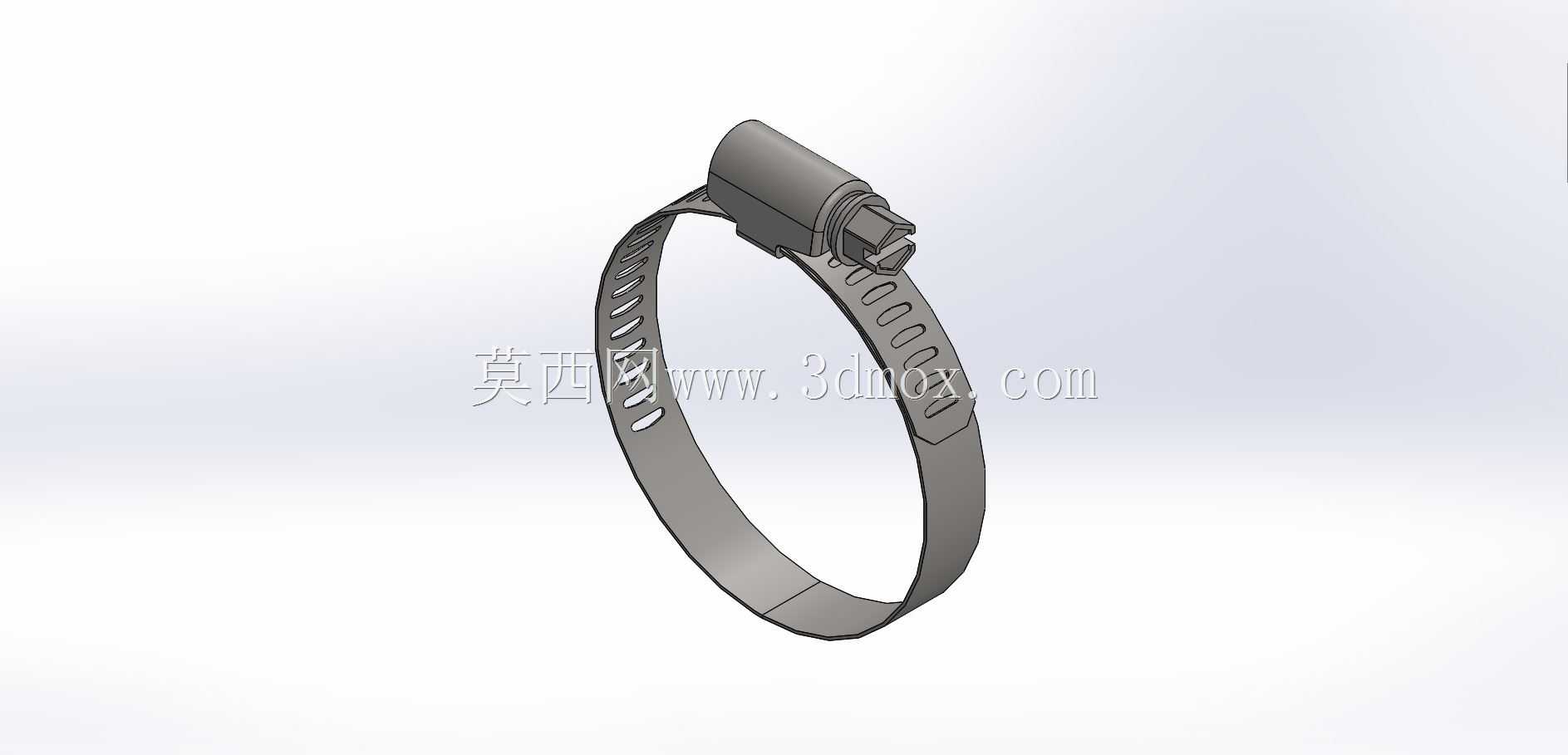

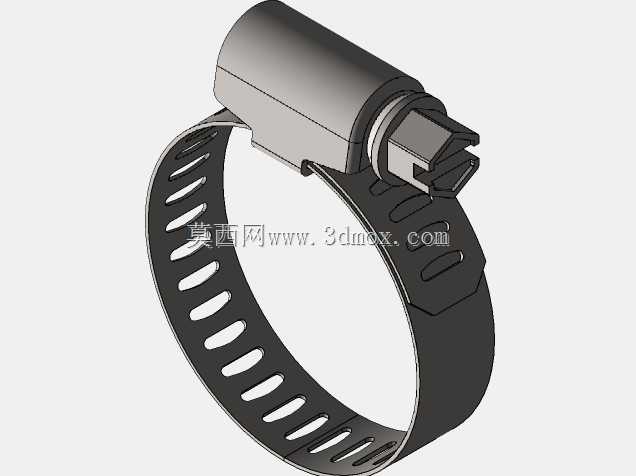

　　从结构设计逻辑来看，这款喉箍采用了开放式钢带环身搭配蜗杆锁紧的经典结构，环身钢带预先冲压出等间距的啮合齿槽，齿槽的节距经过匹配计算，既保证锁紧时蜗杆与齿槽的啮合强度，又能实现小步进的松紧微调，适配范围内不同外径公差的管材，不会出现管径适配断层。钢带的边缘做了圆角钝化处理，避免安装锁紧过程中钢带锐边割伤软管外壁，这一点在橡胶软管装配场景里尤为重要——很多现场失效案例都源于喉箍边缘未做钝化，锁紧后切伤胶管表层，运行一段时间后胶管从损伤位置开裂泄漏。头部的蜗杆锁紧座采用铆压方式与钢带一端固定，铆接点的抗剪切强度经过校核，保证最大锁紧力矩下铆接位置不脱开，蜗杆头部的驱动槽适配常规十字螺丝刀或者小型套筒，现场装拆不需要专用工具，适配售后维护、现场改装等无专用工装的作业场景。

　　实际选型使用时，首先要明确安装边界尺寸：这款喉箍的适配管径区间为32mm到108mm，选型时要保证被紧固位置的管材外径落在这个区间内，尽量避免在区间极值位置使用——比如管材外径刚好32mm时，喉箍环身接近完全收合，钢带重叠段过长，会导致抱紧力分布不均；如果管材外径接近108mm，喉箍环身接近完全张开，啮合齿的啮合长度不足，大振动工况下容易出现滑齿松脱。环身钢带的宽度经过优化，过窄的钢带会导致局部压强过大，容易压伤薄壁软管或者硬管表面的防腐层，过宽的钢带则会增加整体重量和安装占用空间，这款喉箍的钢带宽度匹配108mm以下管径的压强需求，抱紧时单位面积压强控制在软管材料的许用挤压应力范围内，不会出现压溃胶管的问题。

　　从安装操作的角度，设计时也考虑了现场作业的容错性：环身的钢带采用连续弧形成型，自然状态下环身保持接近正圆的形态，套入管材时不会出现局部卡滞，锁紧过程中随着蜗杆转动，环身会均匀收窄，整个圆周方向的抱紧力同步提升，不会出现单侧先收紧导致的环身偏斜、局部密封失效的问题。很多廉价喉箍在锁紧时容易出现环身扭曲，就是因为钢带成型弧度不均匀、齿槽冲压精度差，啮合时受力偏载导致的，这款模型在建模阶段就对环身的弧度公差、齿槽的位置度做了约束，虚拟装配时蜗杆转动全程无卡滞，环身收合过程保持正圆形态，能给实际生产加工提供准确的尺寸参考。

　　在不同行业的应用里，这款喉箍的适配场景也有区别：在给排水管路里，它主要用于PVC管和软管的对接，锁紧力矩不需要过大，保证胶圈压缩量足够即可；在汽车冷却系统管路里，因为要承受发动机舱的高低温交变、持续振动，锁紧时需要达到规定的力矩值，保证蜗杆与齿槽的啮合深度足够，避免温度变化导致的热胀冷缩让喉箍松脱；在通风除尘的波纹管连接场景里，因为管壁较薄，锁紧时要控制力矩，避免压瘪波纹管导致通风截面减小。建模过程中，这些实际工况的需求都转化为了结构细节：比如蜗杆的螺距选择兼顾了锁紧速度和锁紧力，不会因为螺距过大导致微调精度不足，也不会因为螺距过小导致锁紧操作耗时过长；钢带的厚度选择匹配最大锁紧力下的钢带强度，不会因为钢带过薄导致锁紧时钢带拉伸变形，抱紧力衰减。

　　另外，这款喉箍的可拆卸重复使用特性也是设计时的重点考量，和一次性的卡压式喉箍不同，蜗杆式结构可以反复松紧调整，管路检修、更换管材时不需要破坏喉箍本身，拆下后可以重复使用，降低运维成本。模型里完整还原了蜗杆与齿槽的啮合间隙、铆接位置的结构形态，不管是做设备的管路BOM拆解、装配动画演示，还是做工装夹具设计时的干涉检查，都能直接调用，不需要再对结构做二次修正。在做整机三维装配时，还要注意喉箍安装位置的周边空间预留：锁紧时螺丝刀需要至少50mm的操作空间，要避开周边的线束、其他管路，避免安装时工具与周边零件干涉，模型的外形尺寸完全按照实物1:1建模，可以直接用于装配阶段的空间校核，提前发现安装空间不足的问题，减少生产现场的装配整改工作量。
