同心异径管道转接接头结构设计

　　在工业流体输送管路系统的搭建与改造作业中，不同通径管路的对接一直是管路布局里的常见工况，这类同心异径转接件就是为解决该类场景的管路衔接需求开发的结构件。从实际工程应用来看，这类接头广泛覆盖民用给排水、化工介质输送、暖通循环管路、小型设备流体接口适配等多个场景，不管是现场管路改造时的通径匹配，还是成套设备出厂时的接口标准化适配，都能见到这类同心变径接头的应用。和偏心异径接头不同，同心结构的变径接头两端接口的中心轴线完全重合，在安装时不需要额外调整管路的对中角度，尤其适合垂直布设的管路段使用，不会出现介质滞留、积液的问题，在输送洁净流体、有排空需求的管路中优势明显。从结构设计逻辑来看，这类接头采用渐变式的锥度过渡结构，

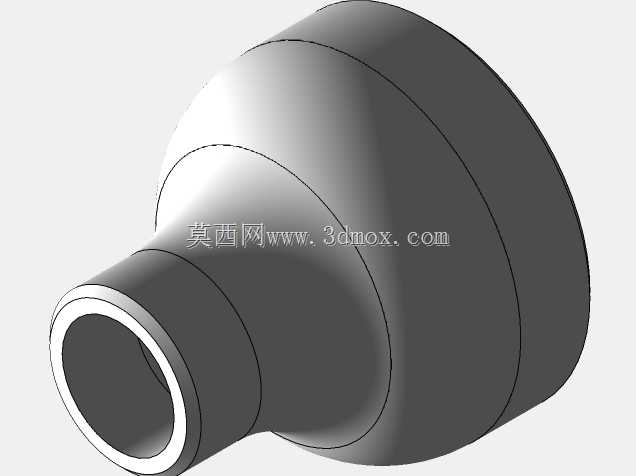

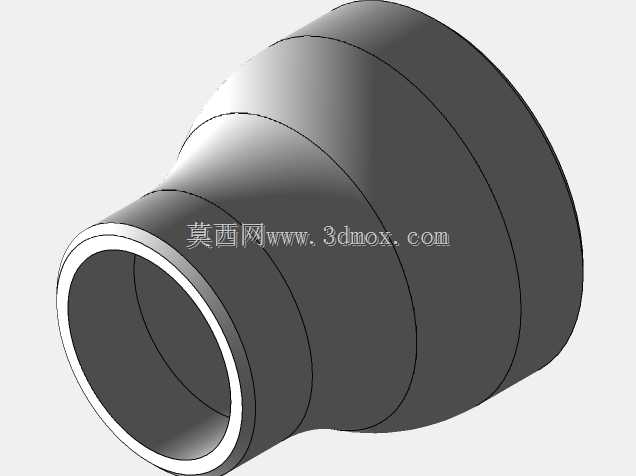

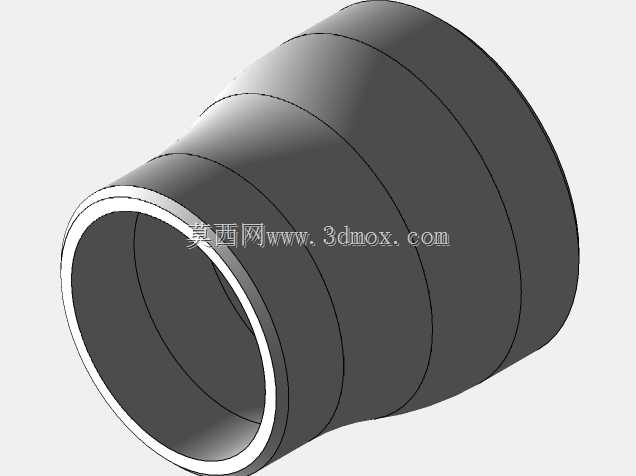

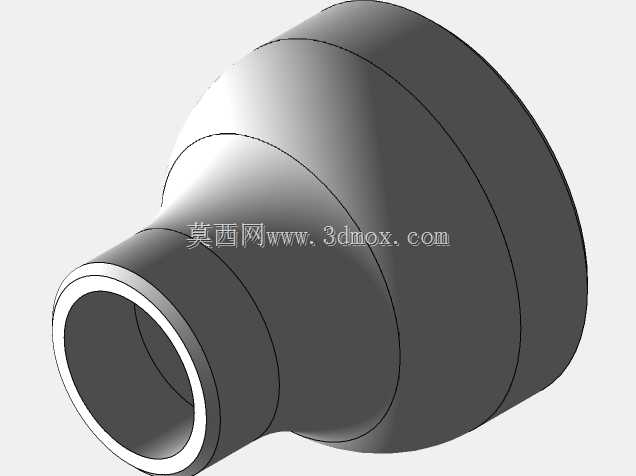

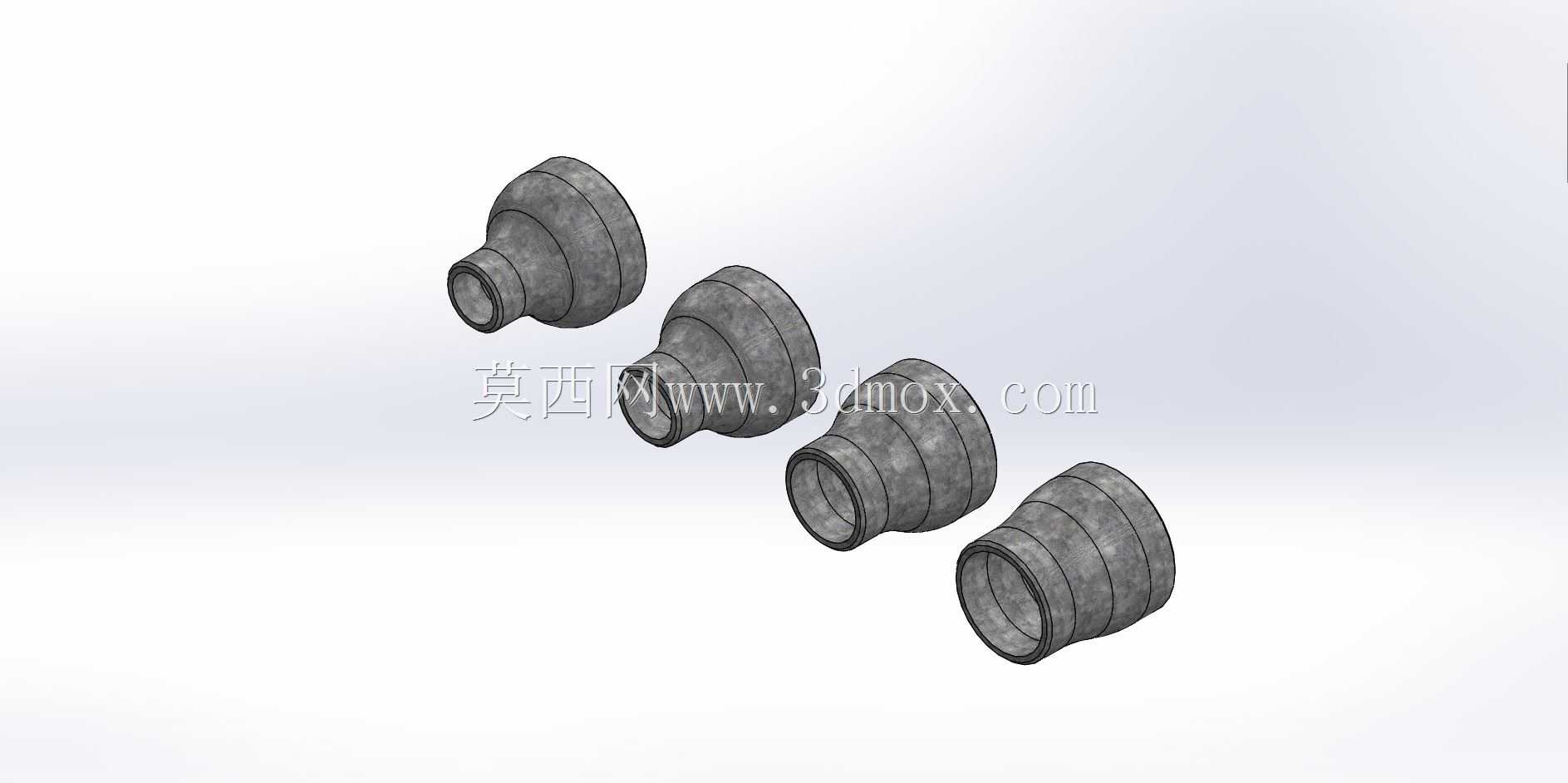

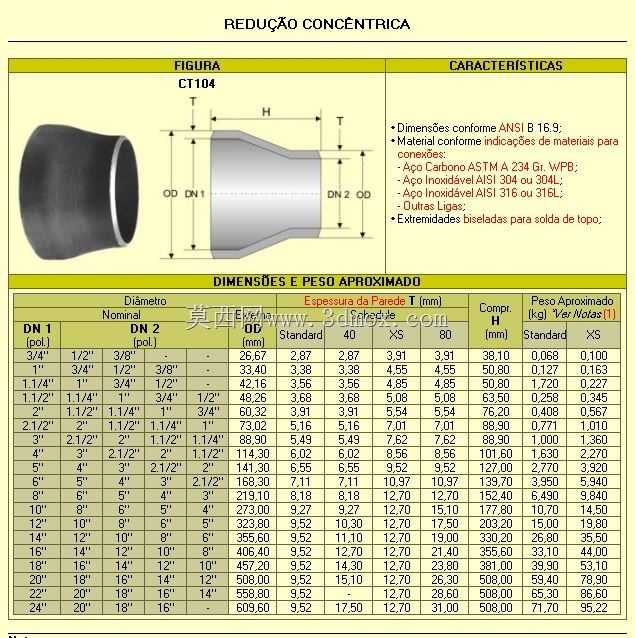

　　没有突变的台阶截面，流体经过变径段时的流态变化更平缓，能大幅降低局部阻力损失，减少管路内的湍流、振动与噪音问题，同时渐变的壁厚过渡也能让接头整体的应力分布更均匀，在承受管路内压、外部安装载荷时不会出现应力集中的薄弱点。设计时首先确定两端的接口尺寸，覆盖从1英寸到4英寸区间内的多组常用通径组合，能匹配不同规格的标准管材对接需求，接口端的尺寸完全符合通用管路连接的标准边界，不管是采用螺纹连接、粘接还是焊接工艺，都能和对应规格的标准管材、阀门、泵体接口直接适配，不需要额外加工转接结构。接头整体的外形采用回转体结构，建模时以中心轴线为旋转基准，通过绘制不同通径端的接口轮廓、过渡段的锥面曲线，旋转生成主体结构，

　　再根据不同连接工艺的需求加工接口端的连接结构，比如螺纹段、焊接坡口或者粘接承口，整个结构没有复杂的异形曲面，加工工艺性好，不管是采用金属铸造、塑料注塑还是棒料车削加工，都能高效完成量产。在安装边界的考量上，这类同心异径接头的整体长度根据两端通径的差值做了匹配设计，过渡段的锥度控制在合理区间，既不会因为锥度过大导致流阻骤增，也不会因为锥度过小造成接头长度过长、占用过多管路安装空间，在狭小的设备舱、管路井道内安装时，能有效节省布局空间。同时接头两端的接口同轴度公差控制在较高精度等级，安装后能保证两端连接的管路保持在同一条轴线上，避免管路安装后出现偏载、额外应力，延长整套管路系统的密封件与连接结构的使用寿命。在实际选型使用时，

　　需要根据管路输送的介质特性、工作压力、工作温度选择对应材质的接头，同时匹配两端管路的实际通径，确认连接方式和现场安装工艺一致，安装时只需要将两端接口分别和对应通径的管路对齐，按照对应连接工艺的操作要求完成固定密封即可，不需要额外调整安装角度，对现场施工人员的操作要求更低，能有效提升管路安装的作业效率，减少安装失误导致的渗漏、通径错位等问题。这类结构虽然属于管路系统里的小型基础配件，但在整套流体系统的运行稳定性中起到很关键的作用，合理的变径结构设计能减少管路系统的运行能耗，降低故障概率，在各类涉及流体输送的工程场景中都是不可或缺的基础配件。
