同心异径管道变径接头结构设计

　　在工业流体输送管路系统的搭建与改造过程中，不同通径管线的对接是极为常见的工况，这类工况下异径接头是不可或缺的管路连接件，本次涉及的同心异径变径接头，主要用于实现同轴线不同管径管道的平滑过渡连接，避免管路通径突变带来的流场紊乱、局部阻力激增问题。从实际应用场景来看，这类同心异径接头广泛覆盖民用给排水、化工流体输送、暖通空调循环管路、工业制程管线等多个领域，尤其适用于泵阀进出口、管线分支汇流、设备接口与管线通径不匹配的安装场景，相较于偏心异径接头，同心结构的变径接头在水平、垂直安装的管路上都能保证流道对中，不会出现介质淤积、气阻液阻分布不均的问题，在输送洁净流体、无沉降杂质的介质管路中适配性更强。

　　从产品功能特性来看，该系列同心异径接头采用同轴渐缩/渐扩的流道设计，内壁过渡曲面平滑，无明显的台阶与棱角，介质流经变径段时的流向变化平缓，局部压力损失控制在较低水平，能够有效降低管路系统的输送能耗，同时避免变径位置因长期紊流冲刷导致的管壁磨损，延长管路整体的使用寿命。接头两端采用标准管道连接接口，可直接与同通径的管道、法兰、阀门等部件对接，无需额外加工过渡段，能够大幅缩短现场安装的施工周期，降低管路改造的材料成本。接头本体的结构强度经过校核，能够满足常规管路系统的工作压力要求，壁厚分布均匀，在变径过渡段做了加厚处理，避免应力集中导致的结构失效，可适配金属管道、塑料管道等多种材质管路的连接需求。

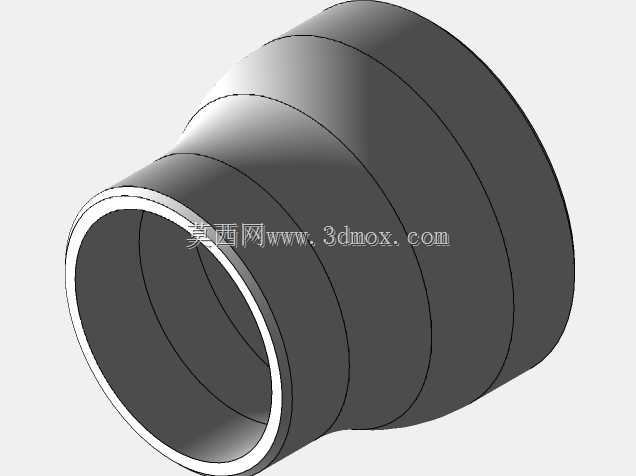

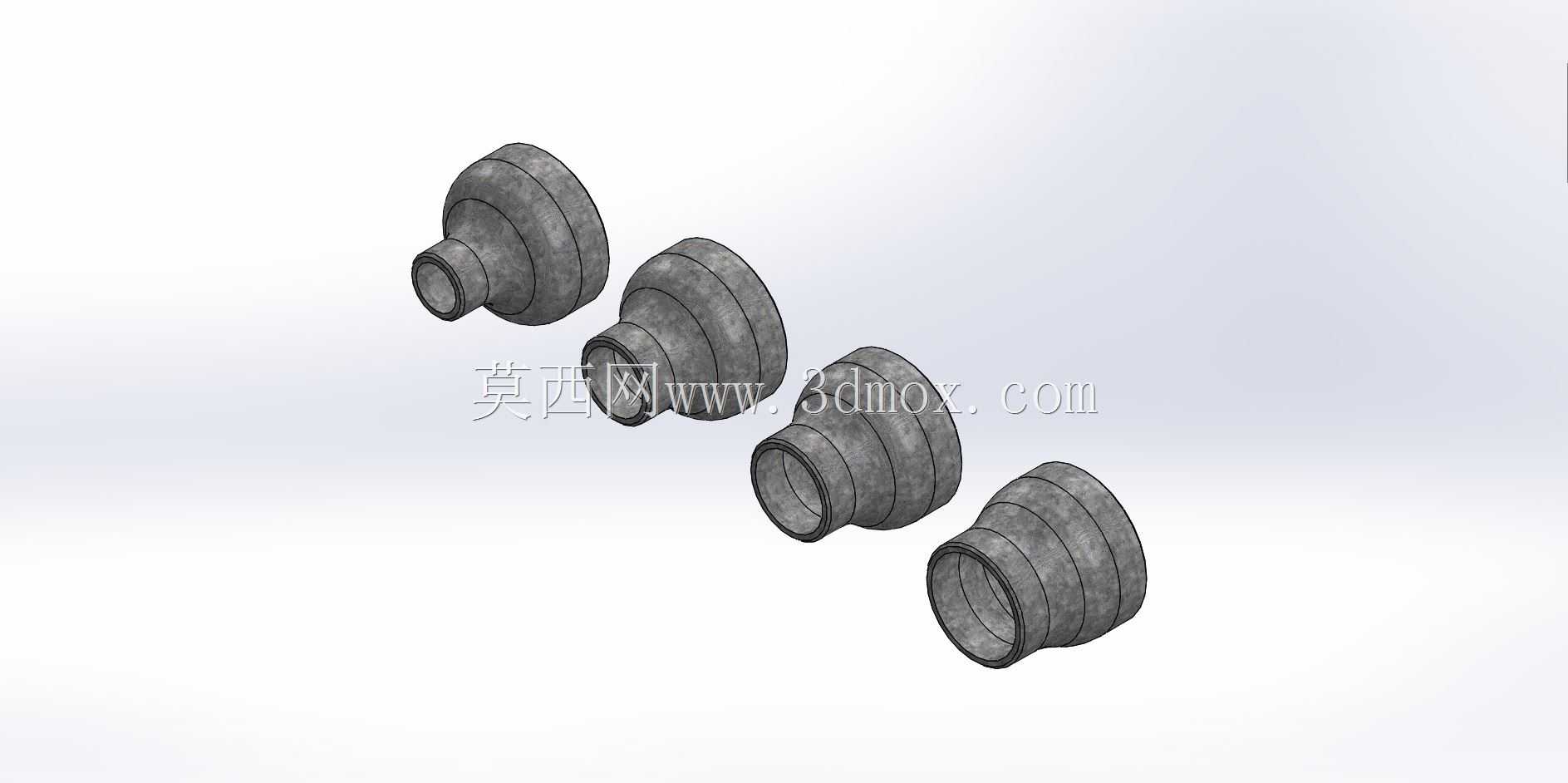

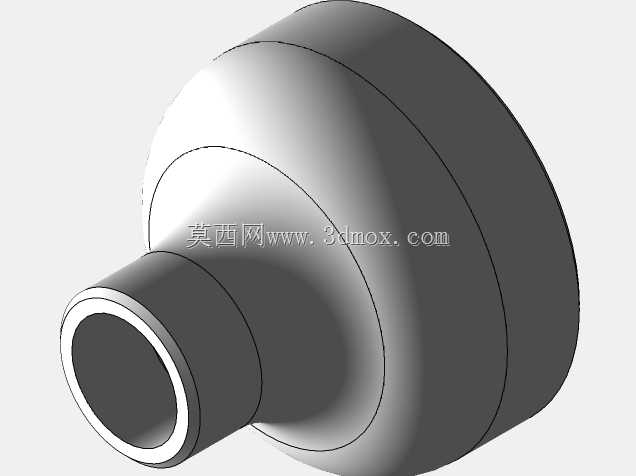

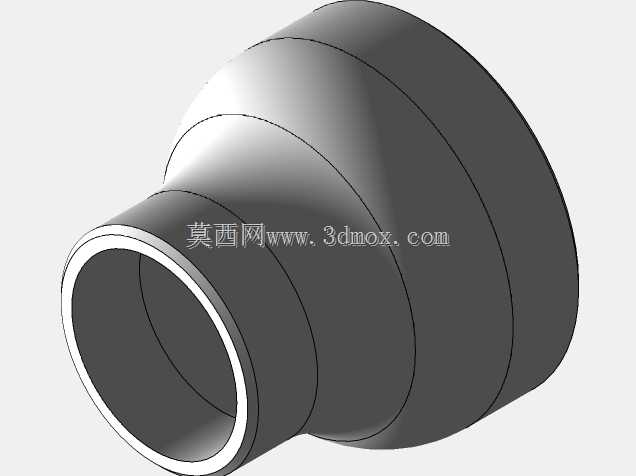

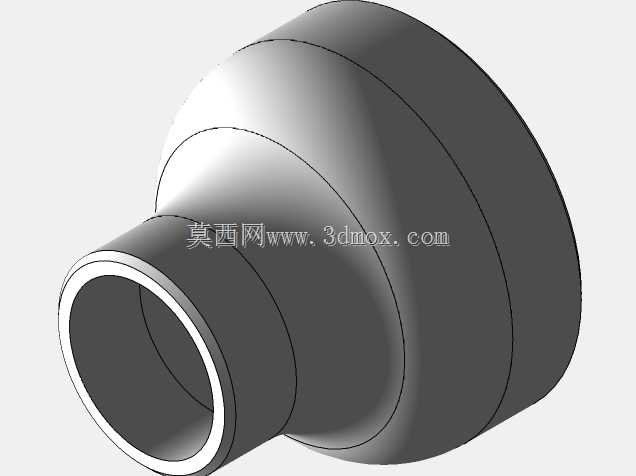

　　从设计思路层面来看，该系列接头的建模过程完全遵循管路配件的通用设计规范，首先确定两端连接接口的公称通径参数，覆盖常用的管路通径组合，满足不同场景的变径对接需求；随后构建同轴的变径过渡曲面，保证过渡段的锥度处于合理区间，既避免锥度过大导致的流道突变，也避免锥度过小造成的接头长度过长、占用安装空间过大的问题。建模过程中对接口的配合尺寸做了公差适配，保证与标准管道配件的互换性，同时对接头的内外壁做了等壁厚处理，在保证结构强度的前提下尽可能控制产品重量，降低材料消耗。外形结构上，接头外壁采用多道环状加强筋设计，既能够提升接头的径向承压能力，也便于安装过程中的夹持定位，避免安装施力时出现打滑问题。

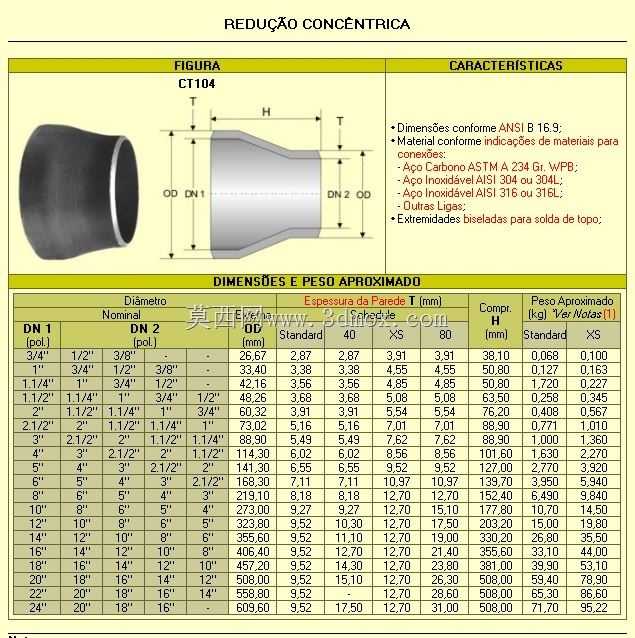

　　从外形尺寸与安装边界来看，该系列同心异径接头的整体长度根据两端通径差做了匹配设计，通径差越大的规格整体长度越长，保证流道过渡的平缓性；两端接口的尺寸完全符合对应公称通径的管道连接标准，安装时无需调整管线的同轴度，只要保证两端管线处于同一轴线上即可完成对接，安装边界清晰，不会与周边的管路支架、相邻配件产生干涉。接头的最大外径位于大端接口位置，小端外径随通径减小逐步收缩，安装过程中所需的操作空间与同通径的直接头基本一致，无需额外预留过大的安装操作空间，适用于管线排布紧凑的安装场景。在实际选型过程中，只需要确认对接两端的管线公称通径、管路工作压力与介质特性，即可匹配对应规格的接头，无需做额外的结构修改，能够直接应用于管路系统的三维布局设计、装配干涉校验、管路应力仿真等工作环节，帮助设计人员快速完成管路系统的方案搭建，减少重复建模的工作量。
