博世OA-2X系列高压断路器液压传感组件

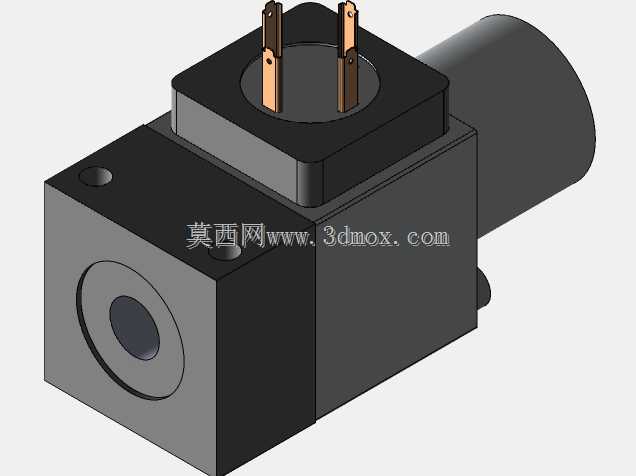

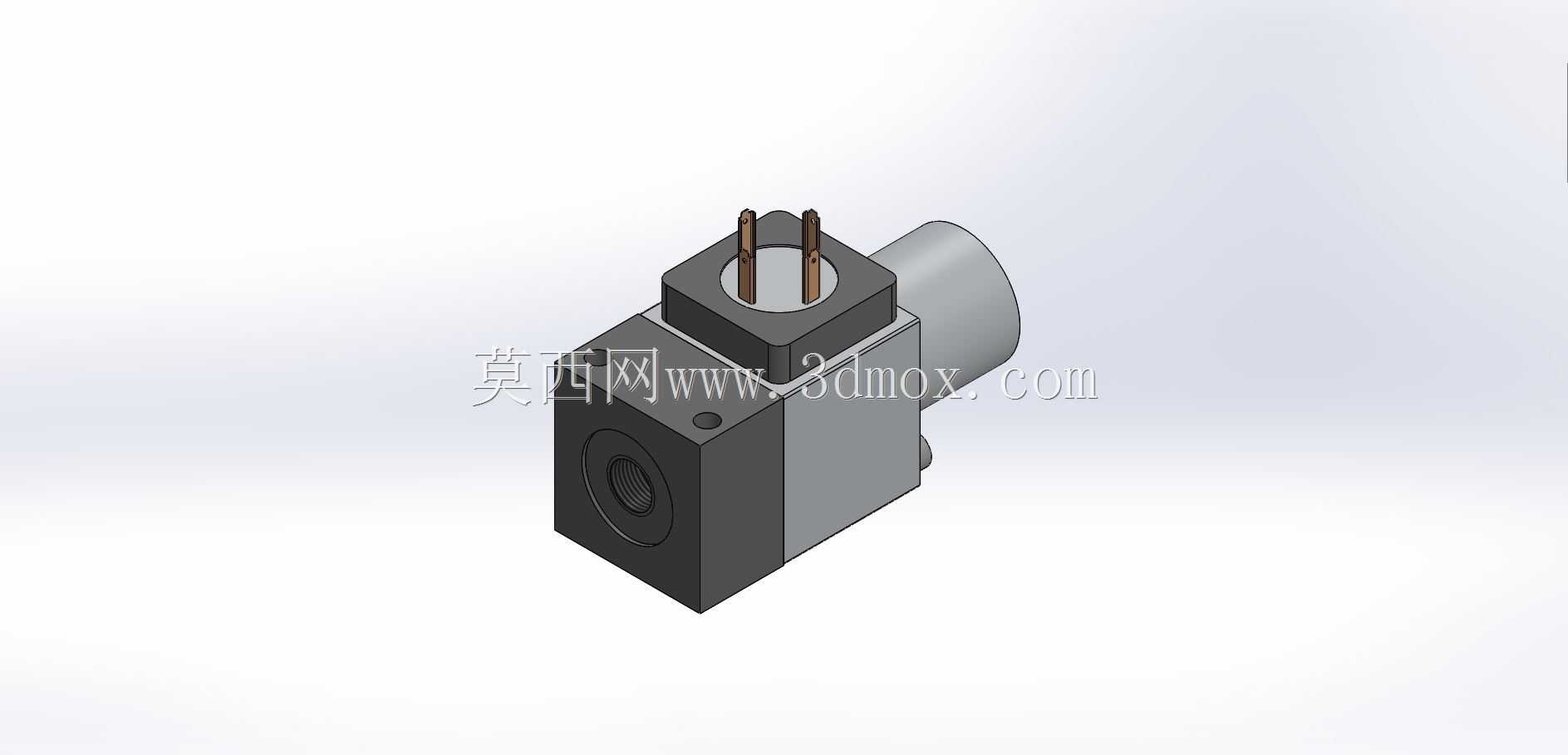

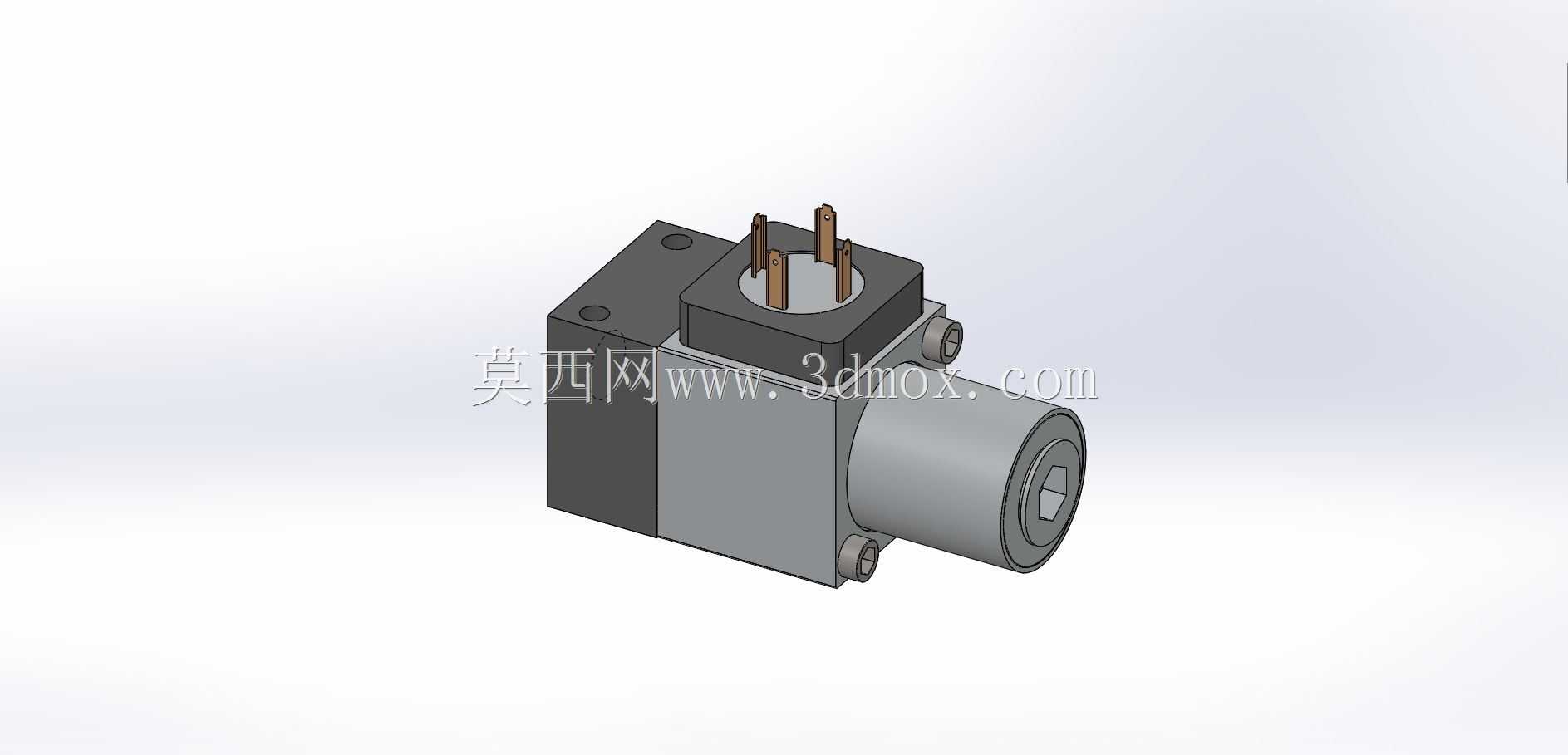

　　在高压输配电系统的液压操动机构回路里，这类集成式传感组件承担着核心的压力监测与状态反馈职能，日常运行中会持续采集高压油路的实时压力参数，为断路器的分合闸动作逻辑提供可靠的判断依据，避免因油压异常导致的拒动、误动故障，是保障高压开关设备稳定运行的关键配套部件。从结构设计逻辑来看，该组件采用了方块式集成阀体结构，将压力感应芯体、油路接口、电气接线端整合在同一金属壳体内，省去了分散式安装所需的额外连接管路与转接接头，既压缩了整体安装占用空间，也减少了液压油路的泄漏点，适配高压断路器操动机构内部紧凑的安装布局。组件一侧的圆柱形结构为油路对接端，加工有标准的密封连接面，可直接与断路器操动机构的油路块阀组对接，安装时无需额外设计转接工装，

　　对接端面的密封槽尺寸匹配常规O型圈规格，能耐受高压油路的长期压力冲击，不会出现渗漏问题。顶部的双插针式电气接口采用了防呆设计，插针间距与绝缘基座的定位结构可避免接线时的插反问题，电气连接部分的防护结构可阻隔机构内部的油污、粉尘侵入，保证信号传输的稳定性，即使在操动机构频繁动作产生振动的工况下，也不会出现接线松脱、信号中断的情况。组件主体的方块结构上预留了标准的安装孔位，孔位间距符合液压阀件的通用安装规范，既可以通过螺栓直接固定在油路块的安装平面上，也能适配不同规格的安装支架，在同类型高压断路器的改型设计中，可直接替换原有同规格传感组件，无需调整周边的管路走向与电气接线布局。从功能特性上看，

　　该组件的压力感应量程匹配高压断路器操动机构的正常工作压力区间，可精准捕捉分合闸动作瞬间的油压波动，反馈信号的响应速度满足高压开关设备的保护动作时延要求，当油路压力低于分合闸闭锁阈值时，可快速触发闭锁信号，切断操作回路，防止断路器在低油压状态下动作引发的设备损坏。在实际选型应用中，设计人员可直接参照该组件的外形尺寸完成油路块的阀孔设计与安装空间预留，组件的所有外部接口尺寸均遵循行业通用规范，不需要额外定制非标密封件与接插件，能有效缩短高压断路器操动机构的设计开发周期，降低生产装配的零件采购成本。针对高压开关设备长期户外运行的工况，组件的金属壳体采用了防腐处理工艺，可耐受户外环境的温湿度变化与轻度腐蚀，

　　内部感应芯体与外部壳体之间做了密封隔离处理，即使机构内部出现凝露情况，也不会影响内部传感元件的正常工作。在三维建模过程中，该模型完整还原了组件的所有外部结构特征，包括油路接口的密封槽细节、电气插针的尺寸与位置、安装孔的孔径与深度、壳体表面的工艺倒角，可直接用于高压断路器操动机构的虚拟装配校验，检查安装过程中是否存在结构干涉，验证管路与接线的操作空间是否满足装配与后期维护的需求，也可用于设备运维培训的三维演示场景，帮助运维人员直观理解该组件的安装位置与结构特点。
