西德福SPG063耐震压力表1/4BSP接口结构

　　做液压站配套设计快十二年，这类径向耐震压力表是我选型库里翻得最多的元件之一，这次拿到的SPG063款模型，刚好对应日常给冶金设备、工程机械液压回路做压力检测的常用规格。先从实际安装场景说，1/4英寸BSP外螺纹接口是英制管螺纹的常规配置，适配国内多数液压阀块、油路块的预留接口，安装时不需要额外做转接头适配，径向垂直安装的结构，能直接从阀块侧面引出，不会占用阀块上方的操作空间，这点在紧凑型液压站设计里尤其重要——很多设备的液压舱预留空间有限，轴向安装的压力表往往会和舱门、周边管线干涉，径向款的引出方向刚好能避开干涉位。

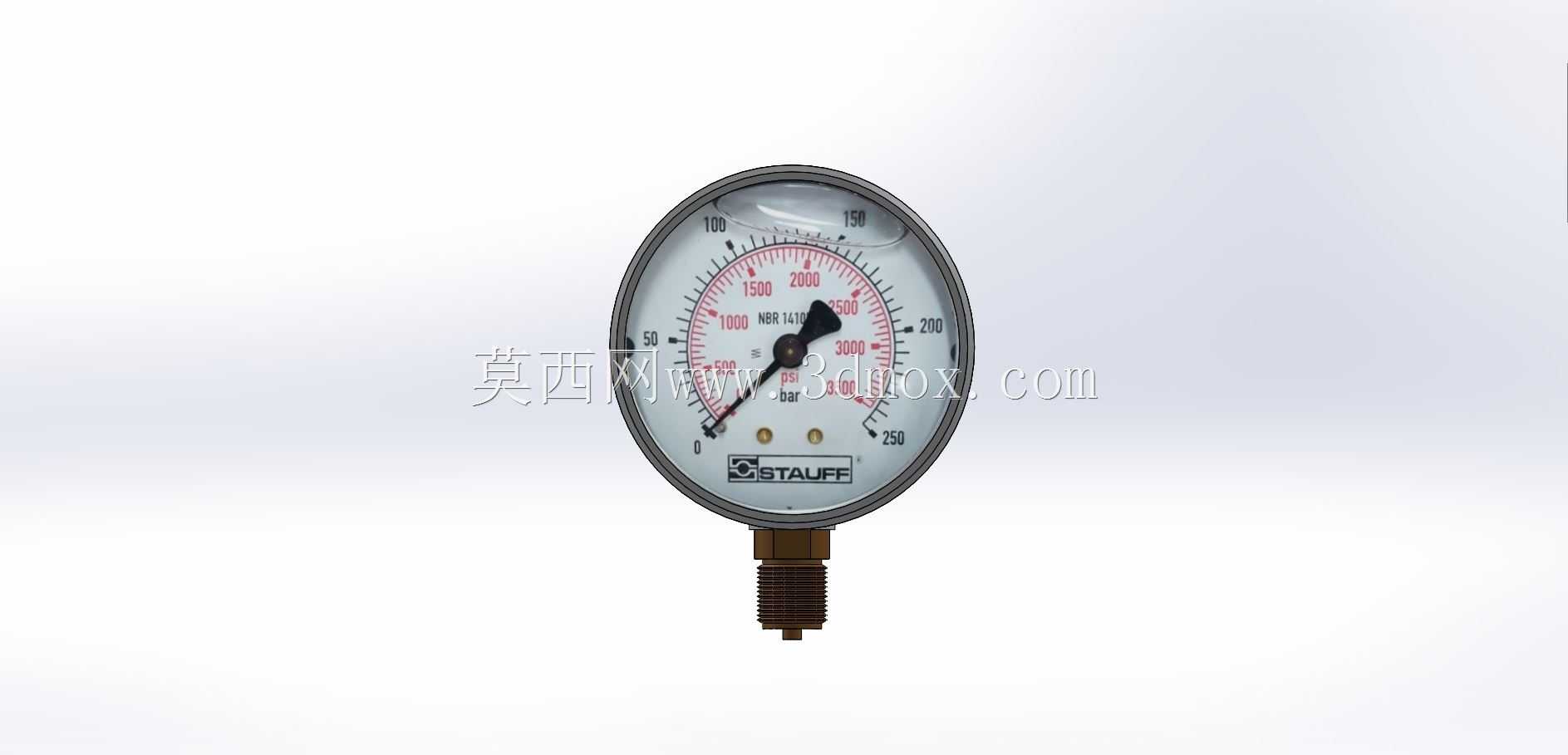

　　从功能特性上看，这款表量程覆盖0-250BAR，也就是0-25MPa，刚好匹配中高压液压系统的常规工作压力区间，像挖掘机的先导油路、注塑机的锁模回路、冶金设备的夹紧油路，工作压力普遍在16-21MPa区间，250BAR的量程留足了压力冲击的余量，不会因为瞬时压力峰值打坏表针。表壳直径63mm是工业压力表的通用尺寸，表盘上同时标注了BAR和PSI双刻度，不管是对接国内公制设计的设备，还是出口欧美采用英制单位的设备，现场操作人员都能直接读数，不需要做单位换算。表盘内部充注耐震硅油的结构，模型里也还原了表壳的密封结构，这种充液设计能抵消设备运行时的持续振动，比如锻压设备、工程机械作业时的高频振动，会让普通压力表的指针持续抖动，既读不准数值，时间长了还会磨损齿轮传动机构，充油之后能阻尼传动部件的晃动，既保证读数稳定，也能延长仪表的使用寿命。

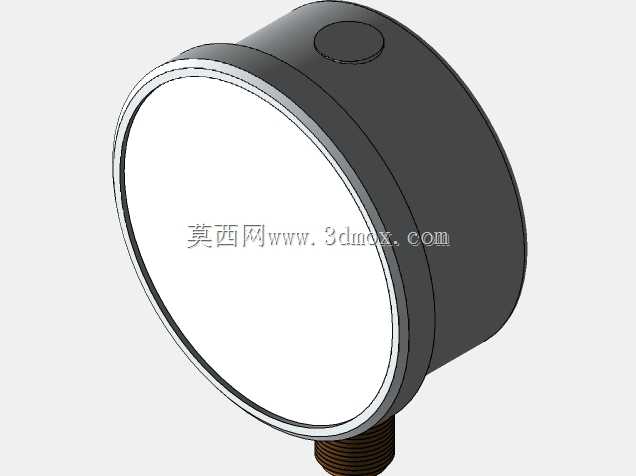

　　再说到设计层面的细节，模型还原了表壳的卷边密封结构，表蒙采用的是高强度安全玻璃，边缘和表壳的压合处做了密封胶圈的预留位，能满足IP65左右的防护等级，在车间多粉尘、偶尔有切削液飞溅的环境里也能正常使用，不会有粉尘、液体进入表壳内部污染表盘。底部的螺纹接头采用铜合金材质，和钢制阀块连接时不会出现螺纹咬死的情况，后期维护更换时能轻松拧下，不会因为螺纹锈死拆不下来破坏阀块接口。表壳侧面的泄压塞结构也做了还原，当表内因为温度变化出现压力差的时候，泄压塞能自动平衡内外压力，避免表蒙因为内压过高出现鼓包或者破裂的情况。

　　关于安装边界的尺寸，63mm的表壳外径意味着安装时需要在阀块周边预留至少70mm的径向操作空间，方便后期用扳手拧动接头安装，接口的螺纹长度是12mm，拧入阀块时需要预留1.5-2圈的螺纹缠绕生料带的量，不能完全拧到底，不然容易挤坏阀块上的螺纹孔。表盘的中心高度距离安装面大概75mm，设计周边管线布局的时候，要注意不要让硬管、软管贴到表壳，避免设备运行时管线振动摩擦表壳，磨穿表壳的密封层。另外这款表的接头位置在表壳正下方，安装时要保证表盘垂直于水平面，倾斜角度不能超过5度，不然会影响读数精度，这点在做安装支架设计的时候要提前做好定位面，避免现场安装时角度偏差过大。

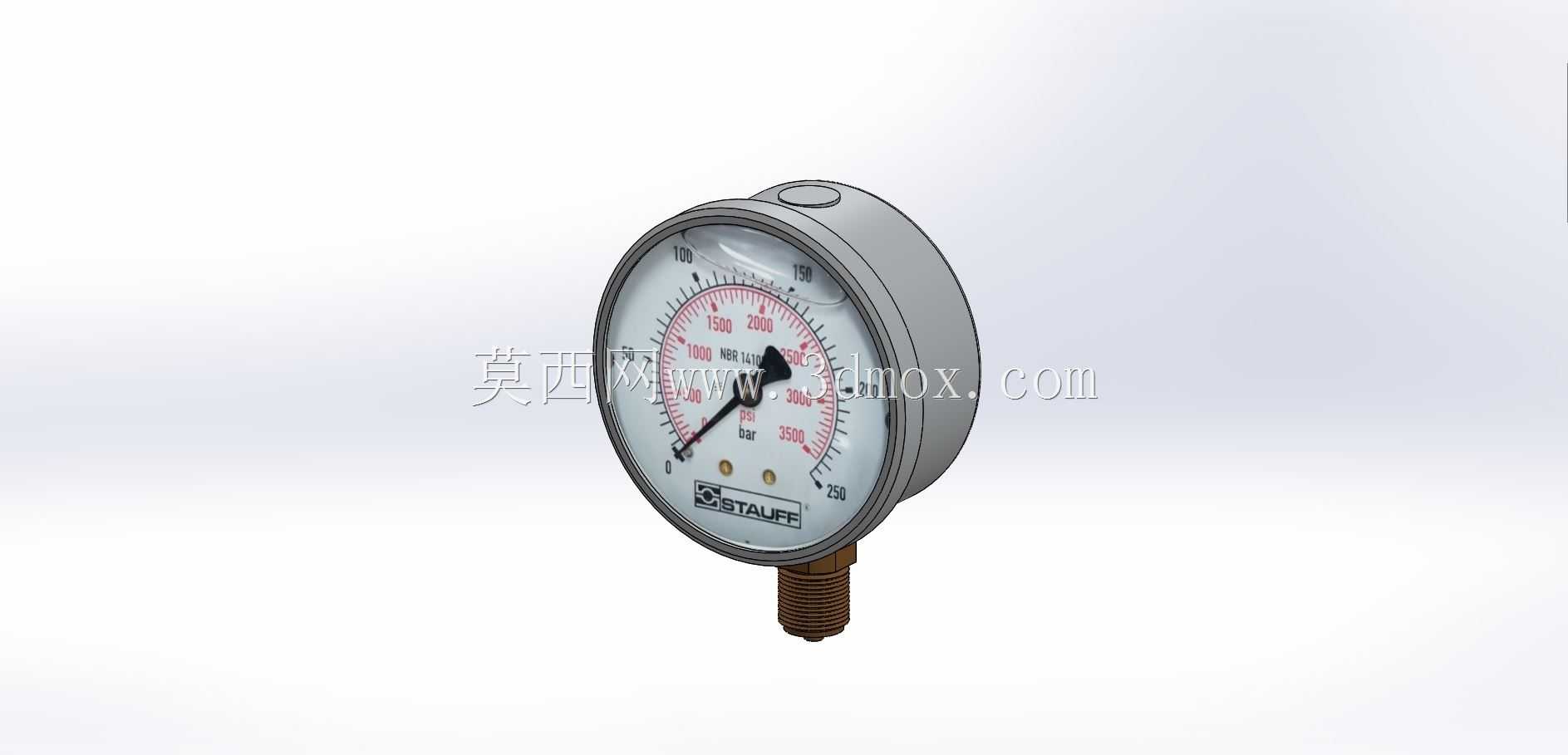

　　从建模的还原度来看，这个模型把表盘上的刻度线、品牌标识、压力警示区间都做了准确还原，表针的位置、调节螺钉的细节也没有省略，做液压系统装配仿真的时候，直接导入就能用，不需要再额外做细节修补。之前做项目的时候遇到过不少压力表模型只做了外形，没有还原接口的螺纹尺寸和安装定位面，导入装配体之后还要自己重新测量尺寸做配合，这个模型的接口尺寸、表壳安装边界都和实物一致，做管线干涉检查的时候能直接用，能省不少建模的时间。实际选型的时候还要注意，这款表的工作环境温度范围是-20到60摄氏度，如果是用在高寒地区或者高温设备周边，还要选对应的耐温款，但常规工业车间环境下这个配置完全够用。
