外螺纹连接式压力检测传感部件结构

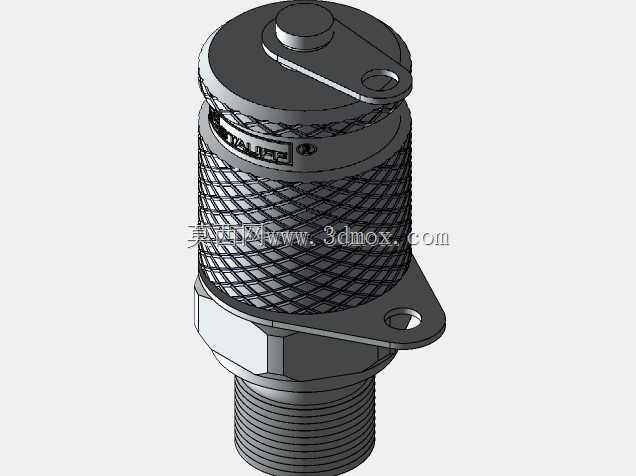

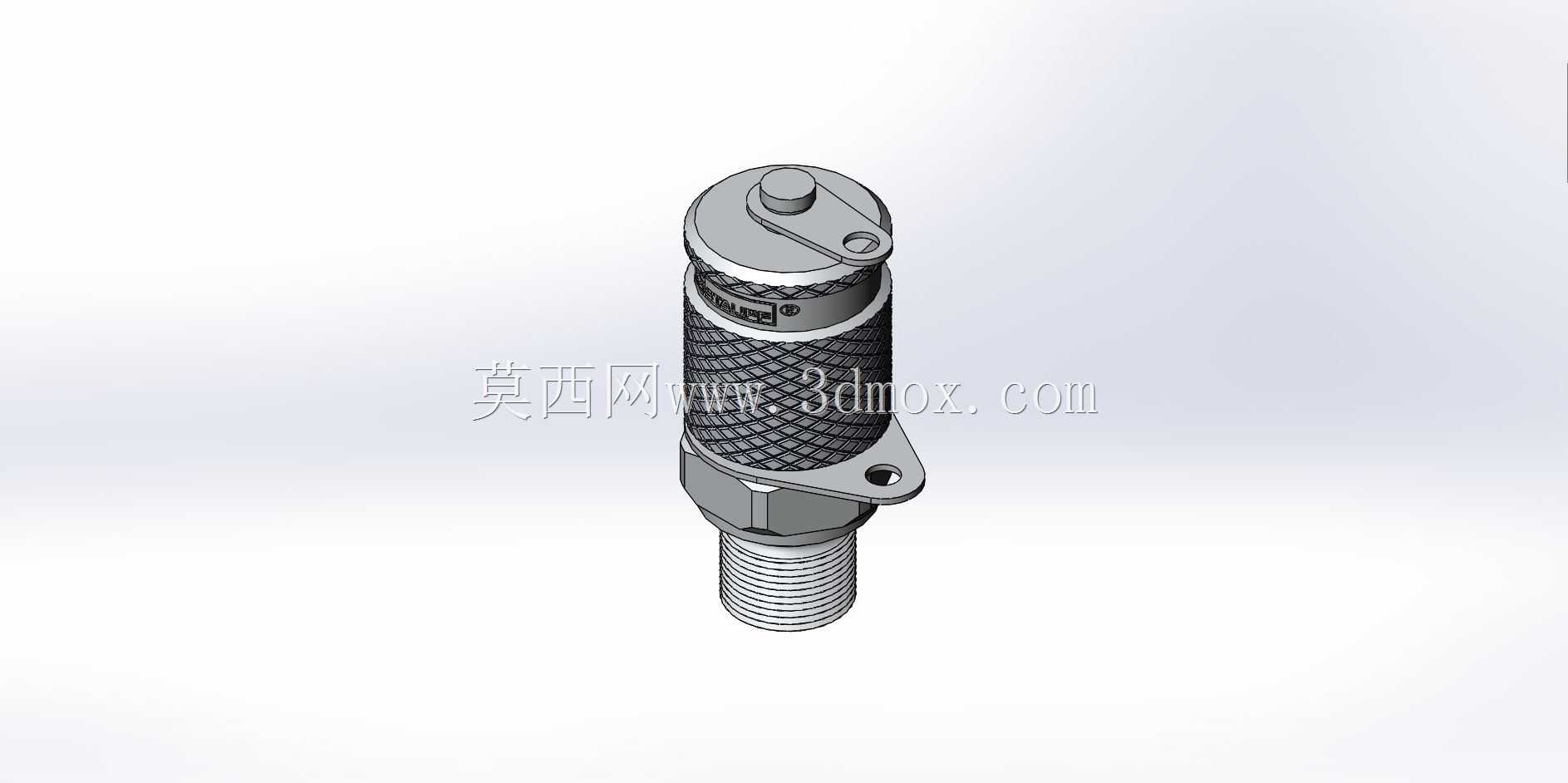

　　在液压站、润滑系统、流体输送管路的压力监测点位，这类带外螺纹连接端的压力传感部件是现场工况采集的核心元件，日常选型时首先要匹配管路的连接螺纹规格，图中这款采用M16×2外螺纹作为介质接入端，同时附带G1/4规格的适配连接结构，安装时可以直接拧入预设在管路、阀块上的对应螺纹孔，不需要额外加装过度转接头，减少了管路连接的泄漏点。从结构设计来看，主体中段做了滚花纹理处理，并非单纯的外观装饰，现场安装调试时，操作人员无需借助管钳等工装，徒手就能完成初步拧紧，后续再用扳手卡紧下方的六角受力位做最终紧固，既避免了工装夹伤主体外壳的问题，也能提升狭小安装空间内的操作便利性。顶部的快拆式防护端盖带铰接固定结构，日常可以保护内部的校准、接线部位，

　　需要做零点校准或者接线调试时，翻开端盖就能操作，不需要完全拆卸防护结构，避免了现场作业时小零件脱落遗失的问题。侧面带安装固定孔的凸耳结构，是为了应对高振动工况设计的，当传感部件安装在工程机械、冲压设备这类振动幅度较大的设备管路上时，可以通过穿装固定螺栓将凸耳与邻近的机架、阀块表面连接，分担螺纹连接部位的受力，避免长期振动导致螺纹松动、密封失效，甚至传感部件脱落的故障。从安装边界来看，主体的径向最大尺寸集中在滚花握持段，设计选型时需要在安装点位预留足够的径向操作空间，保证徒手拧紧或者扳手操作时不会和周边的管路、阀件产生干涉；轴向长度上，从螺纹接入端面到顶部端盖的总长度，要匹配设备外侧的安全防护距离，避免突出的传感部件被过往的工件、

　　运维工具磕碰损坏。这类传感部件的核心作用是实时采集管路内的流体压力数据，将压力值转化为可被控制系统识别的信号，在液压系统中可以配合溢流阀、变量泵做压力闭环控制，在润滑系统中可以实时监测供油压力，避免供油不足导致的设备磨损，在流体输送管路中可以做堵塞、泄漏的工况判断，一旦压力超出预设阈值就能触发报警，提醒运维人员及时排查故障。建模过程中需要重点关注几个配合部位的尺寸精度：外螺纹的大径、中径公差要符合连接标准，保证和管路螺纹配合时的密封性能；六角受力位的对边尺寸要匹配标准扳手的规格，避免现场安装时出现扳手打滑的问题；滚花段的纹理深度要控制在合理范围，既要保证足够的握持摩擦力，也不能因为纹理过深导致外壳壁厚不足，影响部件的防护等级；

　　顶部铰接端盖的配合间隙要做合理控制，既要保证端盖翻转顺畅，也要满足日常使用的防尘、防溅要求，避免现场的油污、灰尘进入内部接线腔，影响信号传输的稳定性。实际工程应用中，这类传感部件的安装点位通常选在管路流体流态稳定的直管段，避开弯头、三通、阀门出口这类流态紊乱的区域，保证压力采集数据的准确性，同时安装时要注意传感部件的受力方向，避免管路的额外应力直接作用在传感部件的壳体上，长期受力导致壳体变形、密封失效。在做三维布局设计时，除了要预留安装操作空间，还要预留接线的弯曲半径，保证配套的信号线缆可以顺畅连接，不会出现过度弯折导致线缆破损的问题，同时要和周边的高温部件保持足够的安全距离，避免高温辐射导致传感部件的工作温度超出额定范围，影响测量精度和使用寿命。
