多规格T型管道连接紧固卡箍组件设计

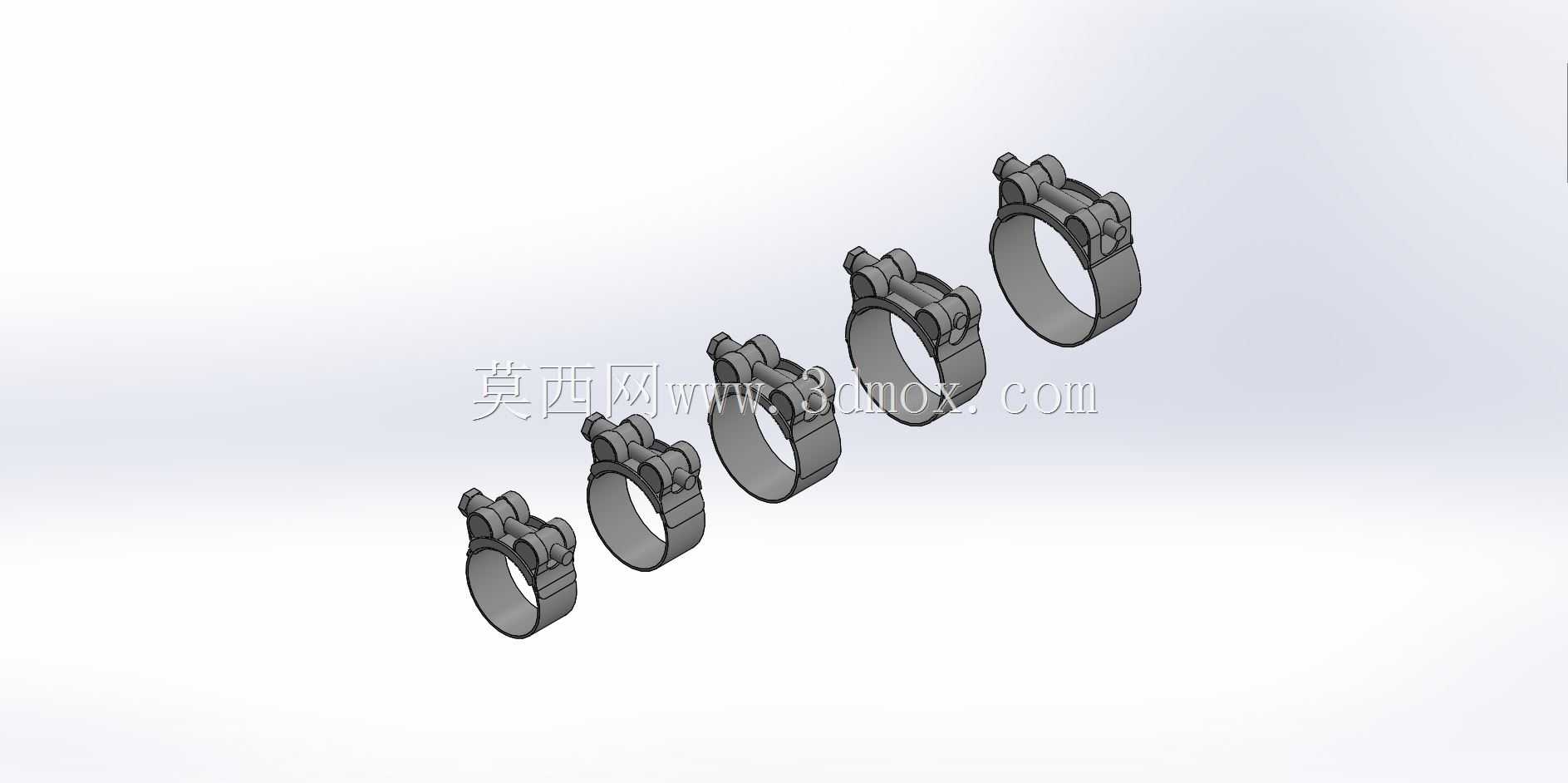

　　在流体输送管路、气动控制回路、小型设备管线排布的现场施工与设备预装环节，管卡类紧固件的适配性直接决定了管线排布的规整度、长期运行的密封可靠性，以及后期运维拆装的效率。这套覆盖36-39mm、40-43mm、44-47mm、48-51mm、52-55mm五个管径区间的T型卡箍组件，正是针对中小口径硬管、复合软管的固定与对接需求开发的结构件，适配常规工业现场常见的PVC给水管、PU气动管、低压金属输油管、线缆保护套管的装夹场景。

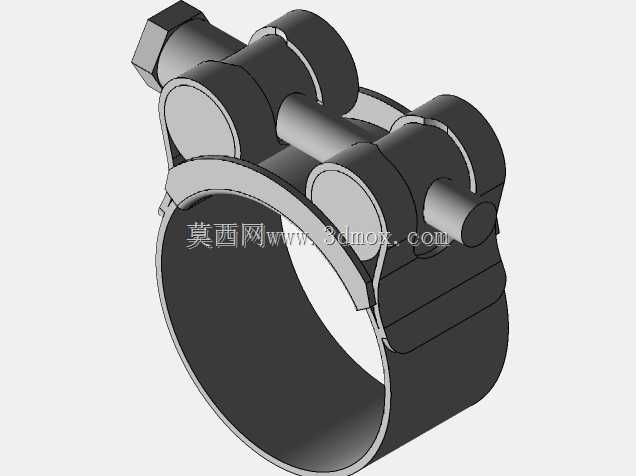

　　从结构设计逻辑来看，这套卡箍没有采用传统喉箍的蜗杆收紧结构，而是选择了抱环一体成型加顶部T型锁合结构的方案，抱环部分采用等宽圆弧截面设计，圆弧曲率严格匹配对应管径的外圆公差，装夹时抱环内壁可以和管材外壁形成完整的面接触，避免了传统窄带喉箍局部压强过大导致的管材变形、薄壁管被夹裂的问题，尤其是针对壁厚较薄的塑料管材、带编织层的复合软管，这种大接触面积的抱环设计可以把锁紧力均匀分散到整个接触圆周上，长期使用不会出现管材蠕变导致的锁紧松动。顶部的T型锁合结构是这套组件的核心设计点，锁扣部分做了对称的卡扣限位结构，不需要额外的螺栓、螺丝刀等工具，手动按压即可完成锁合，需要拆卸维护时只需要拨开两侧的卡扣限位就能快速打开抱环，相比传统螺栓紧固的卡箍，在狭小的设备内部管线排布场景下，不需要预留扳手操作空间，能大幅压缩管线排布所需的安装空间，提升设备内部的空间利用率。

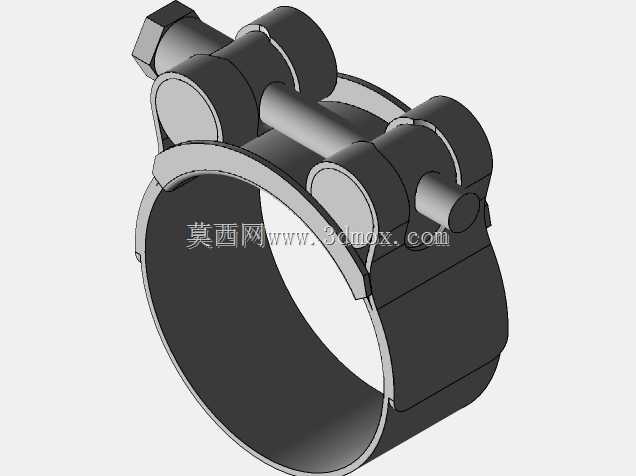

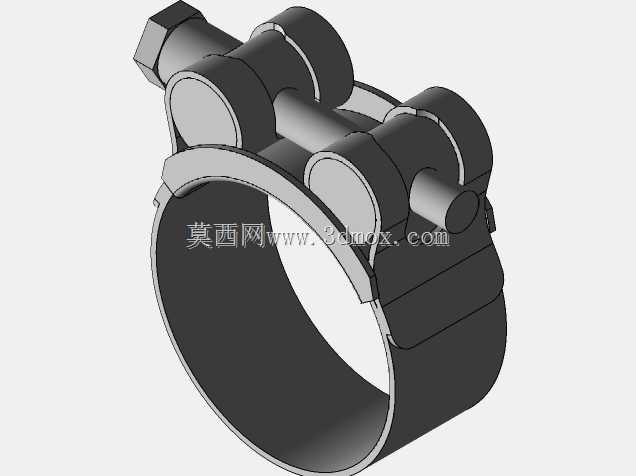

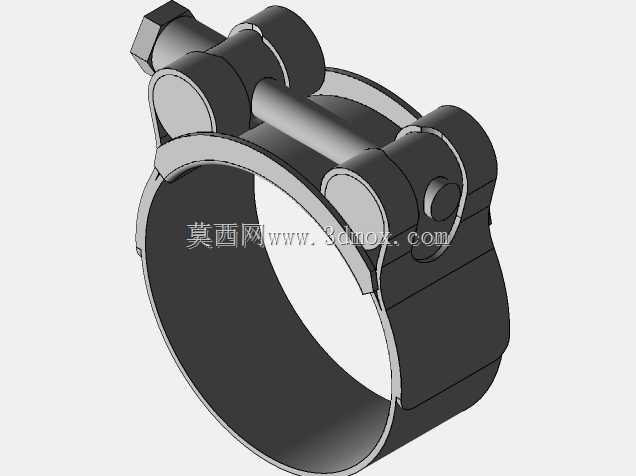

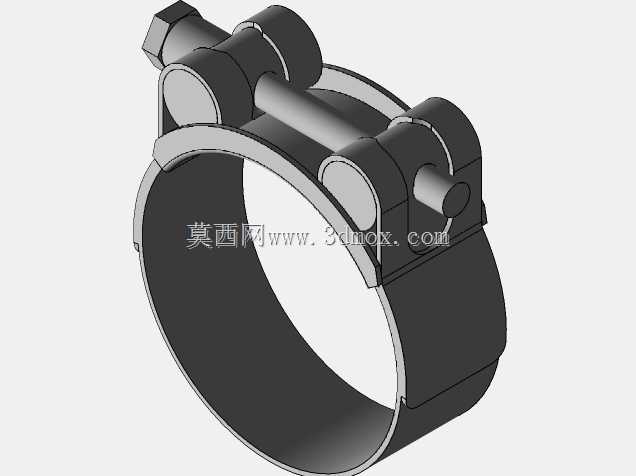

　　尺寸设计上，五个规格的卡箍分别对应五个连续的管径区间，每个规格的抱环开合角度做了统一的限位设计，最小开合状态下可以卡入对应区间的最小管径，最大张开量不会超过对应区间最大管径的装配公差，避免了单规格卡箍适配范围过大导致的锁紧力不足、装夹偏心的问题。抱环的轴向宽度根据管径大小做了梯度匹配，小管径卡箍的轴向宽度更窄，避免在密集排布的小管径管线场景下出现相邻卡箍干涉的问题，大管径卡箍的轴向宽度适当增加，保证大管径管线装夹时的接触面积足够，锁紧后不会出现管线滑移、转动的情况。安装边界方面，这套卡箍的顶部T型锁合结构的突出高度做了统一的尺寸控制，所有规格的锁合结构顶部到抱环底部的安装高度差控制在一致范围内，在做管线排布的安装板设计时，可以统一预留相同的安装间隙，不需要针对不同管径的卡箍单独计算避让空间，降低了设备整体管线布局的设计难度。

　　在实际应用场景中，这套卡箍除了常规的管线固定作用，还可以作为两段同管径管材的临时对接紧固件使用，在管材对接处加装密封胶圈后，扣合卡箍即可实现低压流体输送场景下的快速密封对接，不需要做粘接、热熔或者法兰连接，适合样机试制阶段的管路临时改接、现场应急管线维修等需要快速拆装的场景。卡箍的结构做了等强度优化，抱环的壁厚从锁合位置到圆弧底部做了均匀的厚度过渡，既保证了锁合位置的结构强度，避免反复开合导致的锁扣断裂，也控制了整体的重量和材料消耗，批量应用时可以有效降低设备的整体物料成本。建模过程中对每个规格的卡箍都做了装配干涉验证，确保同规格卡箍在任意开合角度下都不会出现自身结构的干涉，锁合状态下抱环的圆度公差控制在合理范围内，不会出现装夹后管材偏心、局部间隙过大导致的密封失效问题。针对不同材质管材的装夹需求，抱环内壁可以根据使用场景加装橡胶防滑垫，进一步提升装夹摩擦力，针对有油液浸润的使用场景，卡箍的锁合卡扣位置做了防脱倒刺设计，即使长期处于振动环境下，卡扣也不会因为振动自行松脱，保证管线固定的长期可靠性。
