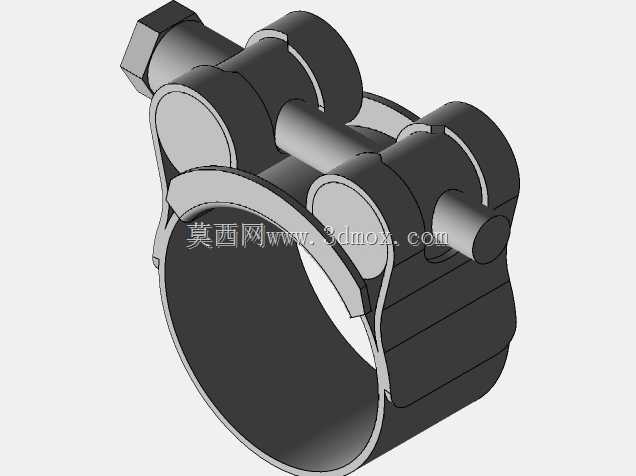

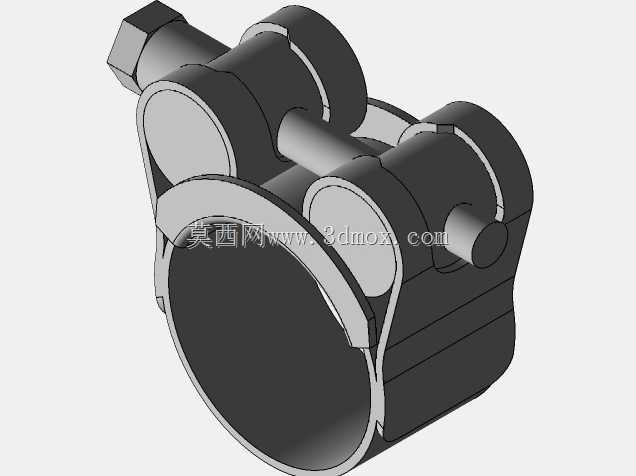

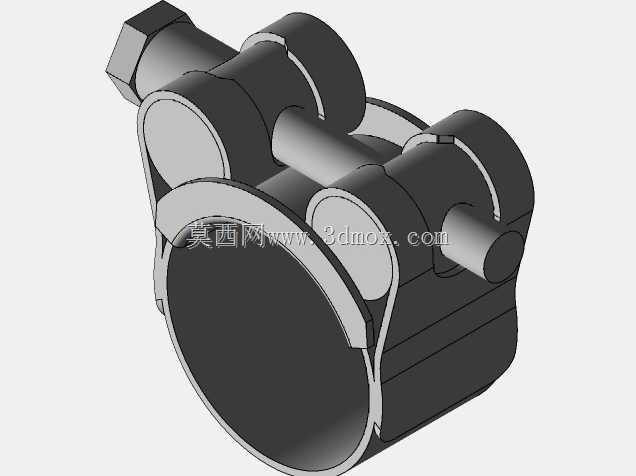

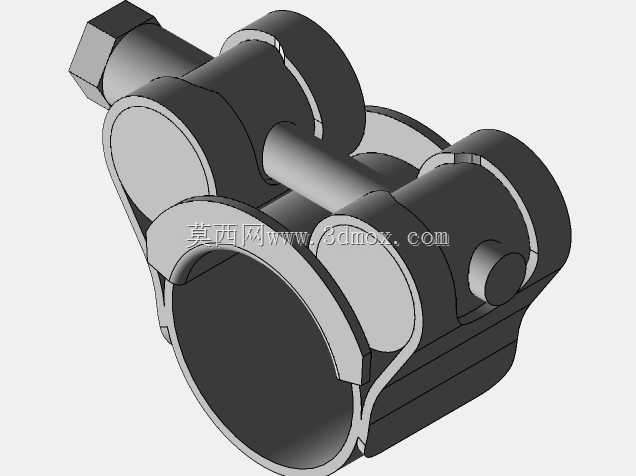

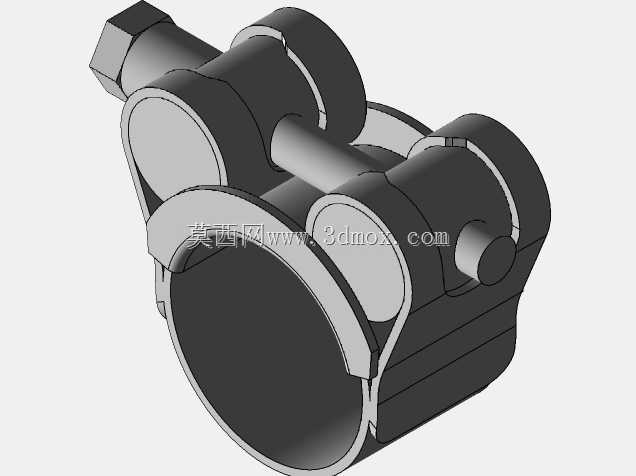

多规格T型抱箍式管夹组件三维结构

　　这套T型抱箍式管夹组件，核心作用是在流体管路、气动回路、线缆布设场景中完成圆形截面构件的径向固定，避免管路受设备振动、介质冲击产生位移、磨损甚至接口松脱问题。从结构设计来看，组件采用上下对合的抱合式结构，上半部分为带加强筋的T型连接座，下半部分为半圆弧抱箍体，两侧通过螺栓锁紧结构实现抱紧力的均匀施加，相比单侧锁紧的管夹，对合结构能让抱紧力沿管壁圆周方向更均匀分布，不会出现局部应力集中导致的管壁压痕，尤其适合薄壁金属管、塑料软管这类对局部压力敏感的管路固定场景。

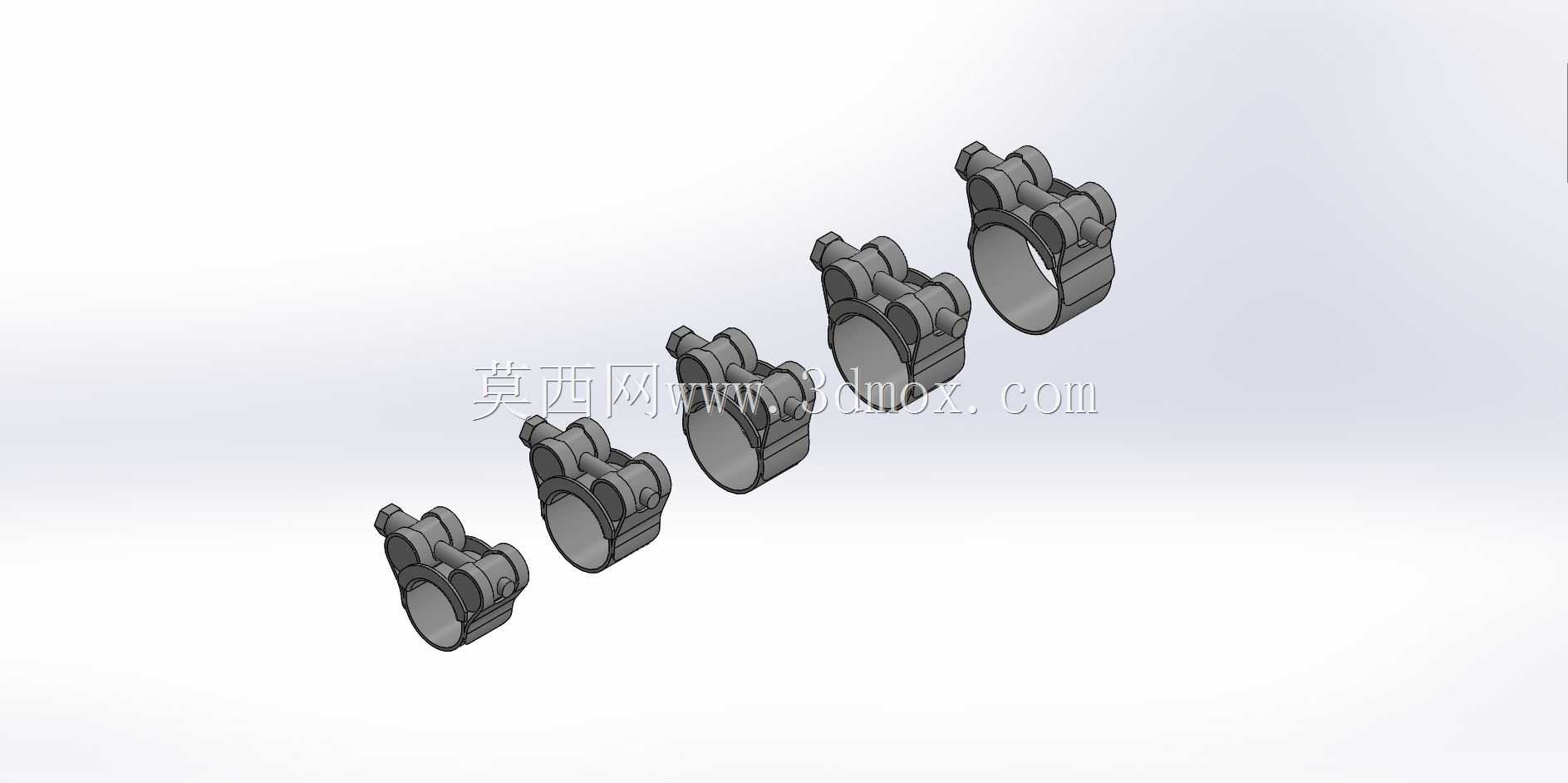

　　设计阶段首先考虑了常用管路的外径适配需求，整套组件覆盖20-22mm、23-25mm、26-28mm、29-31mm、32-35mm五个常用管径区间，基本涵盖了常规气动系统PU管、小型液压系统铜管、设备穿线护套管、低压流体输送PVC管的常用外径规格，选型时无需单独定制，直接根据待固定管路的外径匹配对应规格即可。每个规格的抱箍内圆弧面都做了贴合度优化，圆弧半径与对应管径的公差带做了匹配设计，当螺栓锁紧到额定扭矩时，抱箍内面与管壁的贴合面积能达到90%以上，既保证足够的静摩擦力抵抗管路轴向窜动，又不会因为过压导致管路通径缩小影响介质输送效率。

　　上半部分的T型连接座是整个组件的安装基准，座体上预留的安装孔位适配常用的M6、M8螺栓规格，可以直接固定在设备机架、墙面安装板、设备型材的预设安装点上，连接座与抱箍体采用一体化的加强筋布局，在筋条的厚度设计上做了轻量化优化，在保证整体结构刚度满足150N轴向拉拔力要求的前提下，尽可能减少材料占用，降低单件重量。从安装边界来看，每个规格的管夹安装后，径向突出安装面的高度都控制在对应管径的0.6倍以内，相邻两个管夹并排安装时的最小中心距仅需比对应管径大8mm即可，在密集管路布设的场景下能有效节省安装空间，比如自动化设备的阀岛出线区域、小型液压站的管路排布区域，这类空间紧凑的位置使用该款管夹，能让管路排布更整齐，同时预留足够的操作空间方便后期管路维护更换。

　　在实际应用场景中，这类管夹的使用覆盖了多个工业领域：在小型自动化生产线的气动回路布设中，它可以固定气源管路，避免设备往复运动过程中管路随动拉扯导致的接头漏气；在中小型液压设备的阀组外接管路中，它能吸收油泵工作产生的高频振动，避免管路长期受振导致的焊缝开裂；在设备内部的线缆防护中，它可以固定穿线波纹管，避免线缆与设备金属棱边摩擦导致的绝缘层破损。设计时还考虑了不同使用环境的适配性，整个结构没有狭小的积污缝隙，在有粉尘、少量切削液飞溅的车间环境中使用时，日常清洁维护非常方便，不会出现杂物堆积在结构缝隙中难以清理的问题。抱箍的锁紧螺栓采用内嵌式设计，螺栓头不会突出到抱箍外侧，安装时不会与相邻的管路、构件产生干涉，哪怕是在管路排布非常密集的区域，也能顺利完成锁紧操作，不需要预留过大的扳手操作空间。

　　从建模逻辑来看，整套模型采用参数化建模思路，不同规格的管夹仅需要修改圆弧直径、整体宽度两个核心参数，就能快速衍生出对应规格的模型，结构上的安装孔位、加强筋布局、锁紧结构尺寸都做了系列化统一，方便后续做规格扩展时快速调整，也能让选型人员快速识别不同规格的安装尺寸差异，减少选型出错的概率。每个规格的模型都做了装配间隙的模拟，抱箍对合面之间预留了0.5mm的锁紧间隙，保证在实际生产加工存在尺寸公差的情况下，依然能够顺利锁紧到指定管径，不会出现因为加工误差导致抱箍无法合模、抱紧力不足的问题。
