黄铜Y型内螺纹管路过滤结构

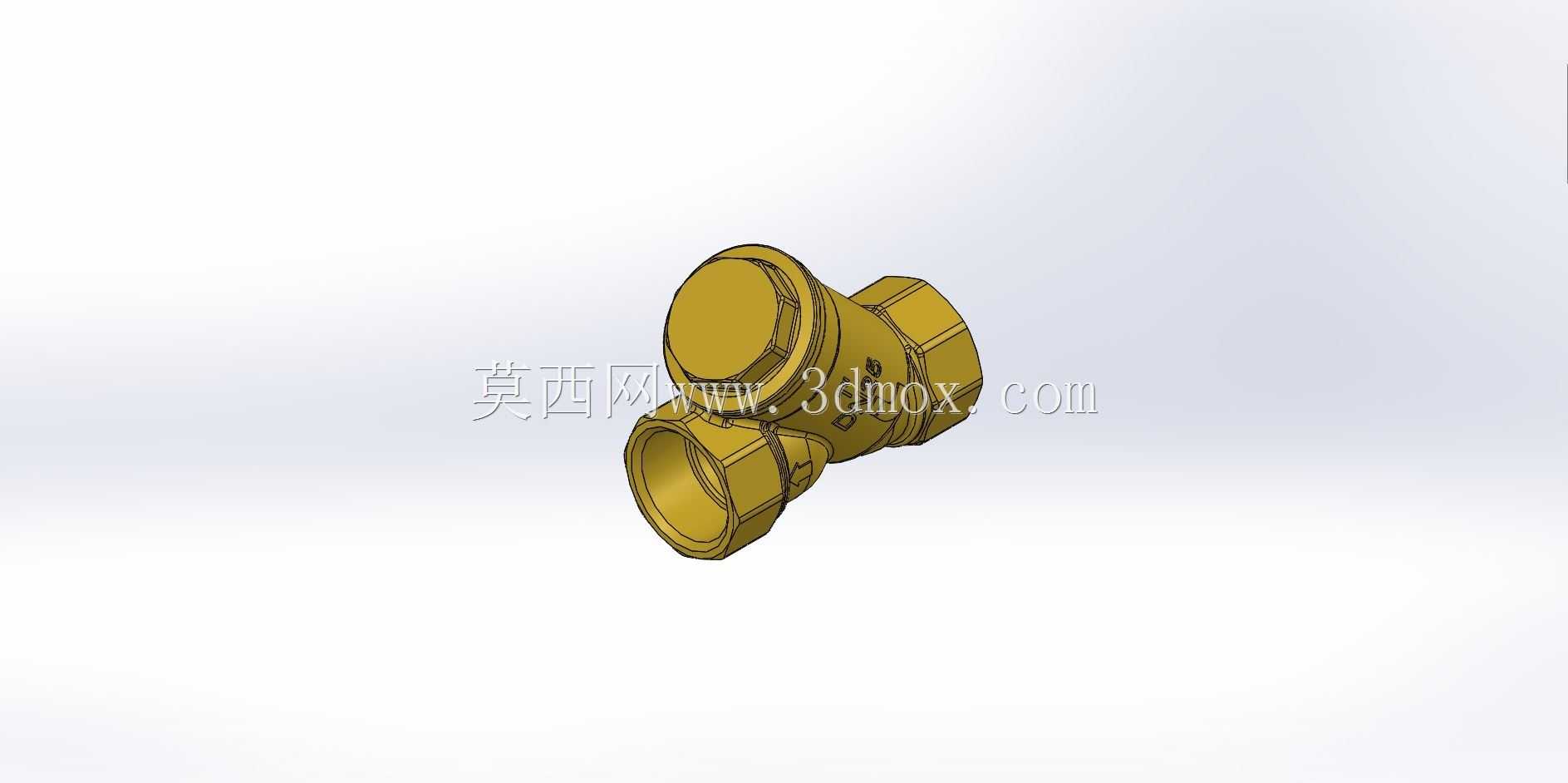

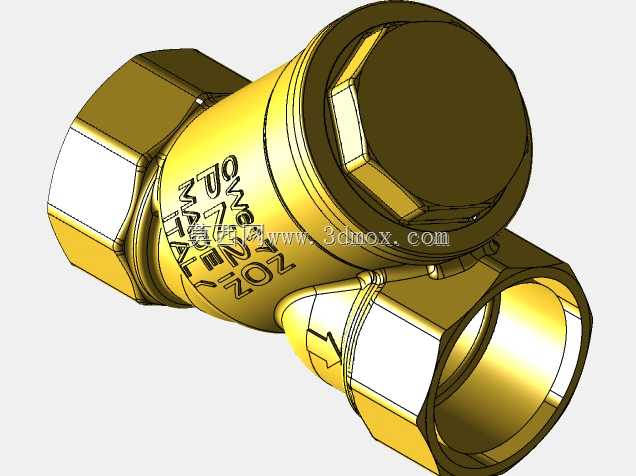

　　做民用给排水、小型液压回路、压缩空气支管路设计的工程师，大多对这类Y型黄铜过滤件不陌生，它不需要额外的安装支架，直接串接在管路中间就能完成流体杂质的前置截留，避免后端的减压阀、电磁阀、精密仪表、喷淋头被焊渣、生料带碎屑、管路锈蚀颗粒卡滞磨损。从结构上看，整个壳体采用锻造黄铜一体成型后机加工的工艺路线，进出口为同轴内螺纹结构，和常规同通径的管路螺纹匹配，不需要额外做转接头适配，安装时只要在螺纹处缠绕密封带或者加密封垫，用管钳拧到规定力矩就能保证密封，不会出现渗漏问题。倾斜布置的滤腔是整个部件的核心功能区，和主流路呈45度左右的夹角，内部放置的1磅规格滤网，网孔精度适配常规民用管路的防护需求，既能截留绝大多数会损伤后端元件的硬质颗粒，

　　又不会因为网孔过密造成过大的流阻，影响管路的正常流量输出。滤腔端部的密封端盖采用外螺纹和壳体连接，端盖上加工有标准的扳手卡位，日常维护的时候不需要把整个部件从管路上拆下来，只要关闭前后端的截止阀，泄掉管段内的残压，用扳手拧开端盖就能抽出滤网做冲洗或者更换，清理完成后装回就能继续使用，维护操作的门槛很低，不需要专业的工装设备。在做管路布局的时候，要注意给滤腔端盖预留足够的操作空间，不能把端盖一侧贴墙或者紧贴其他设备布置，至少要留出能容纳扳手转动、滤网抽出的空间，避免后期维护的时候需要拆卸周边管路才能操作。进出口的同轴设计让它可以直接适配水平、垂直走向的管路，安装时要注意滤腔的朝向，尽量让滤腔向下倾斜布置，

　　这样截留的杂质会自然沉积在滤腔底部，不会随着流体冲刷重新回到主流路里，也能减少滤网的堵塞频率，延长维护周期。壳体的流道做了圆弧过渡处理，流体从进口进入后，顺着倾斜的滤腔外壁改变流向，经过滤网过滤后从出口流出，整个流道没有直角突变的区域，压损比同通径的直角式过滤器小很多，在对流量损失比较敏感的小型供水回路、气动控制回路里，这种结构的优势非常明显。黄铜材质的壳体本身具备不错的抗锈蚀能力，在常温的水、非腐蚀性气体、普通液压油介质里都能长期稳定工作，不需要额外做表面防腐处理，成本比不锈钢材质的同规格过滤器低很多，非常适合民用建筑给排水、小型设备冷却回路、车间压缩空气支管路这类对成本敏感、介质无强腐蚀性的应用场景。

　　建模的时候要注意螺纹的公差配合，壳体和端盖的配合螺纹要预留足够的密封余量，滤腔内部的定位台阶尺寸要和滤网的安装尺寸匹配，避免滤网安装后出现晃动，导致未经过滤的流体从侧边缝隙流到下游。进出口的端面要做平整处理，保证和管路对接的时候密封面能完全贴合，壳体的壁厚要满足公称压力下的强度要求，尤其是滤腔和主流道交接的位置，是应力集中的区域，建模时要做圆角过渡，避免长期受压出现开裂问题。端盖和壳体接触的密封面要加工出密封槽，适配常规的O型圈或者平垫片，保证多次拆装后依然能保持可靠的密封，不会出现渗漏。这类过滤件虽然结构不复杂，但是在管路系统里的作用非常关键，很多时候后端精密阀件的故障，都是因为前端没有加装合适的过滤器，或者过滤器的滤网精度不匹配、维护不及时导致的，选型的时候除了匹配通径和压力等级，还要根据介质里的杂质含量、杂质粒径选择合适的滤网规格，同时在布局时预留维护空间，才能让整个管路系统长期稳定运行。
