黄铜Y型3/4英寸BSP螺纹管路过滤器

　　在民用供水、小型液压润滑回路、燃油输送支线这类对管路清洁度有基础要求的场景里，Y型结构的螺纹连接过滤器一直是成本与可靠性平衡得较好的选择，这款3/4英寸BSP螺纹的黄铜过滤器，就是针对中小通径管路设计的 inline 过滤元件。从实际安装场景来看，这类阀件常被布置在泵入口端、减压阀上游、精密仪表的前级管路，用来拦截流体里携带的焊渣、金属切屑、密封带残段、砂石颗粒这类硬质杂质，避免杂质刮伤密封面、堵塞节流孔或者磨损运动部件，很多时候在老旧管路改造项目里，加装这类Y型过滤器能直接把下游阀件的故障间隔拉长数倍。

　　从结构设计逻辑来看，这款产品采用经典的Y型斜置滤筒布局，和直通式过滤器相比，这种结构的流体转向角度更小，流阻损失更低，同时滤筒的拆卸空间不会和管路轴向安装空间冲突，在狭窄的管井、设备内部阀组排布场景里，不用拆解两端管路就能拧下滤盖更换或清洗滤网，维护便利性比T型结构好很多。主体采用黄铜锻压成型的工艺路线，相比铸造黄铜件，锻压坯料的内部组织更致密，承压能力更强，也不容易出现砂眼渗漏的问题，表面的滚花结构是为了手动拧动滤盖时增加摩擦力，日常维护不需要专用大扳手就能操作，端盖和主体之间的密封靠内置的平垫实现，靠螺纹预紧力压缩密封垫就能实现无渗漏密封，不需要额外打胶或者缠生料带在密封端面上。

　　接口采用3/4英寸BSP平行管螺纹，也就是常说的G3/4螺纹，和国内常用的6分英制水管螺纹完全兼容，安装时只需要在螺纹段缠绕合适厚度的聚四氟乙烯密封带，或者配合螺纹密封胶就能实现可靠密封，两端内螺纹的设计可以直接对接同规格的外螺纹管接头、镀锌钢管或者铜质管路，不需要额外的转换接头。安装边界上，这款过滤器的轴向总长度适配常规3/4英寸阀件的安装间距，斜向的滤筒部分向下倾斜布置时，需要预留出足够的操作空间，保证滤盖可以完全旋下，不会被下方的管路或者支架挡住，流体流向和阀体上铸造的箭头标识保持一致，装反的话会导致滤网被流体冲变形，失去过滤作用。

　　功能特性上，这类黄铜Y型过滤器的内置滤网通常采用不锈钢编织网，常规配置的网孔精度在20-40目之间，足够拦截绝大多数会造成阀件卡滞的大颗粒杂质，对于有更高过滤精度要求的场景，也可以更换更高目数的滤网，但要注意精度提升后流阻会相应增大，需要核算管路的压力损失是否在系统允许范围内。阀体的黄铜材质本身耐水、耐常见矿物油、耐非腐蚀性燃气的腐蚀，适用的流体温度范围在-10℃到110℃之间，完全覆盖民用冷热水、普通液压油、天然气这类常见介质的使用温度区间，承压能力通常能达到16bar，满足绝大多数低压管路的工作压力要求。

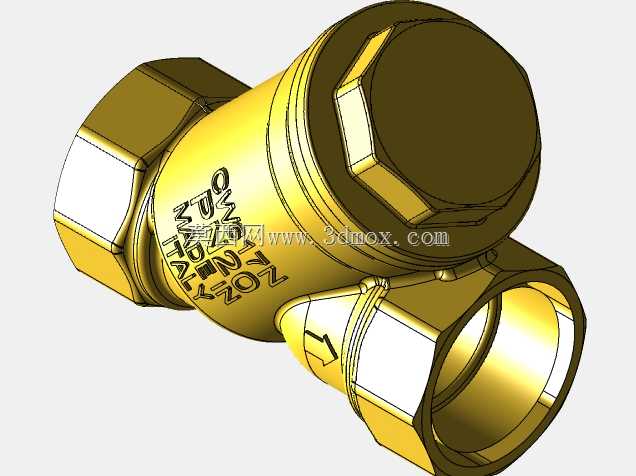

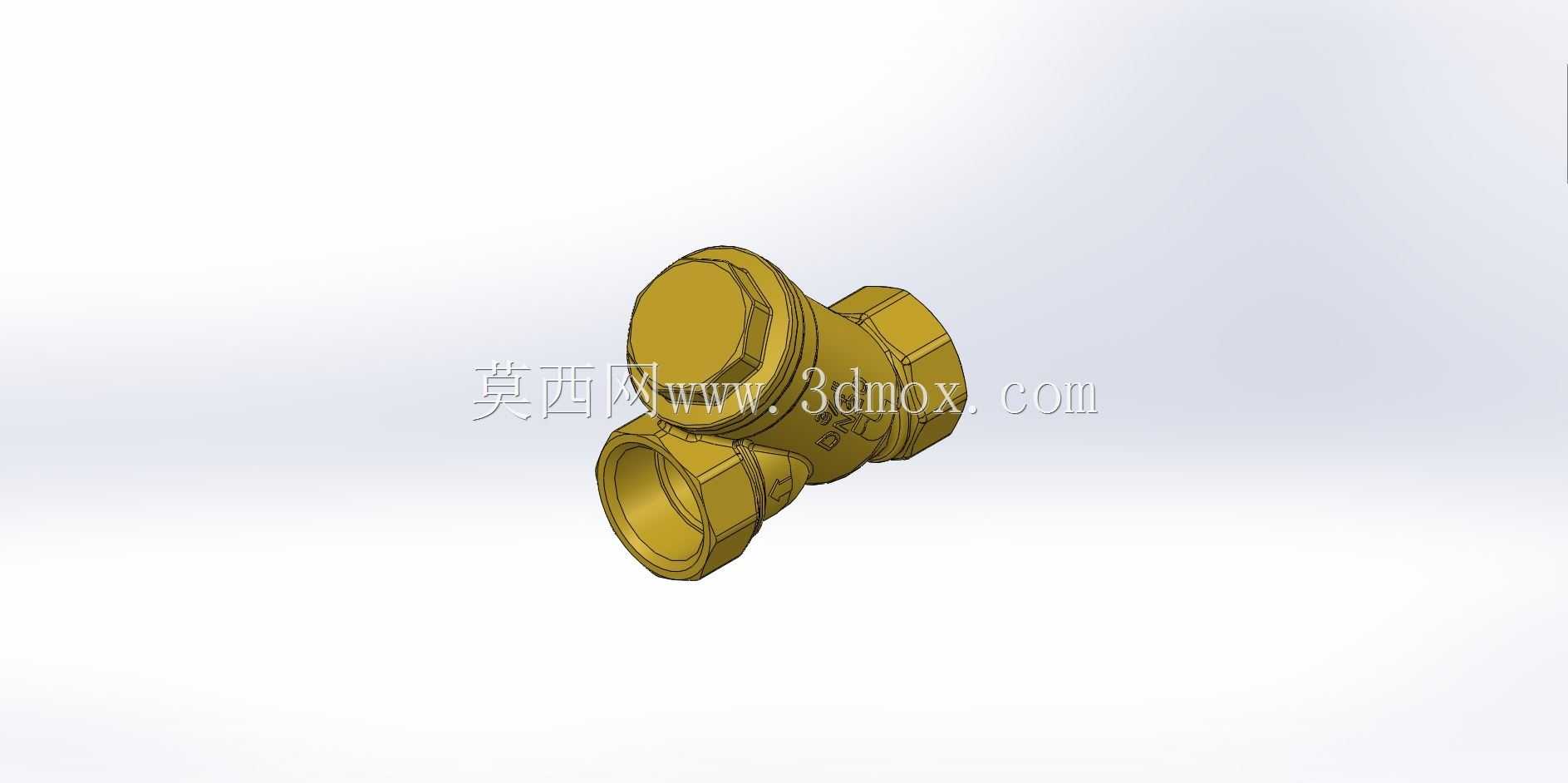

　　在三维建模的细节处理上，这款模型还原了锻压黄铜件的典型外形特征，包括阀体上的铸造标识位、六角扳拧位的棱角、滤盖的滚花纹理、接口螺纹的收尾结构，没有做过度的工艺简化，在做管路阀组装配仿真的时候，直接调用这个模型就能准确检查安装干涉，核对操作空间是否足够，不用再额外调整外形尺寸。很多刚接触管路设计的工程师容易忽略Y型过滤器的安装方向和维护空间，在排布阀组的时候把滤筒朝向墙面或者其他设备，等到现场安装后才发现没法拆洗滤网，用准确的三维模型提前做装配校验，就能在设计阶段规避这类现场问题，减少后期整改的成本。另外这类黄铜阀件的重量较轻，安装在小管径管路上的时候不需要额外做支撑，靠管路本身的强度就能固定，相比铸铁材质的同通径过滤器，安装和搬运都更方便，在民用建筑的给排水、小型设备的润滑系统、加油站的输油支线这类场景里，应用非常广泛。
